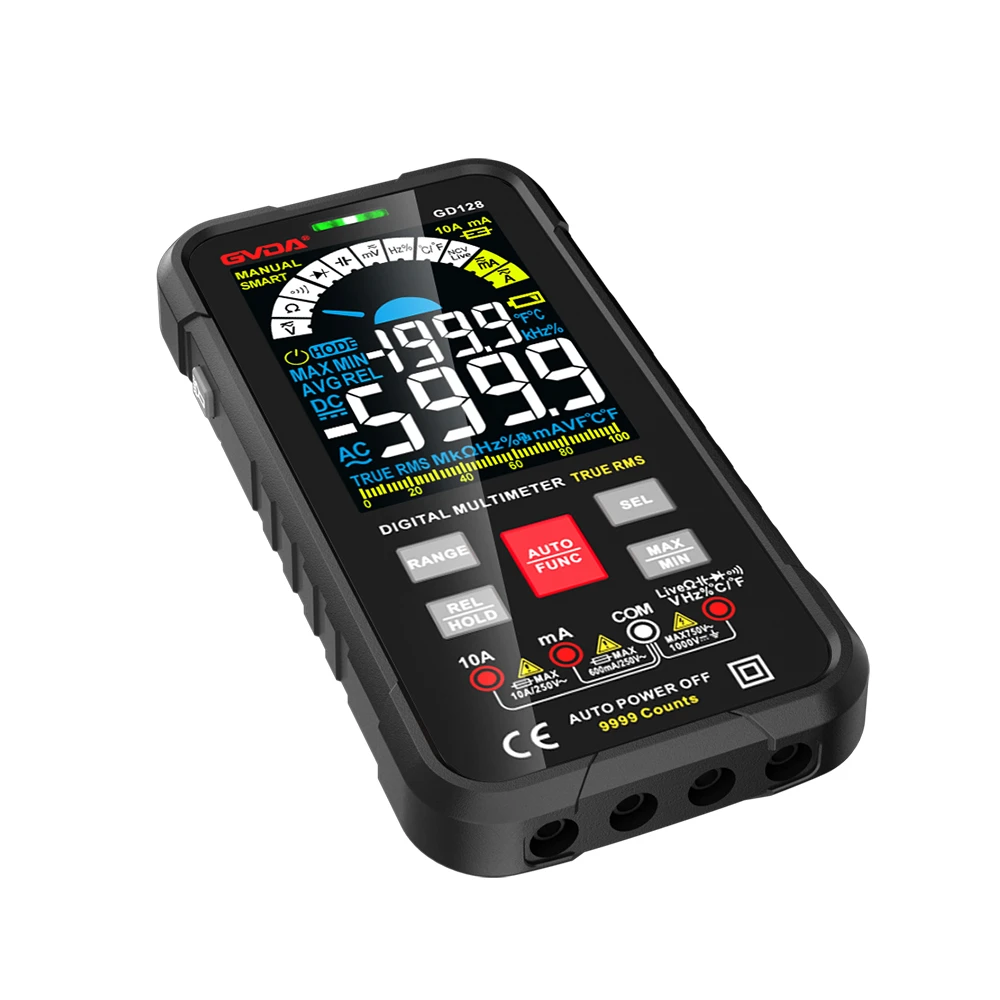

3 sposoby pomiaru ciągłości obwodu za pomocą multimetru
1, Metoda pomiaru napięcia.
Najpierw włącz obwód sterujący i ustaw przełącznik multimetru na poziom napięcia prądu przemiennego 750V. Zgodnie ze schematem, jedna sonda multimetru pozostaje na linii 9, natomiast druga sonda mierzy linie 8-7-6-5-4-3. Gdy przełącznik nie jest zamknięty, obie sondy są w fazie, a napięcie wynosi 0 V. Podczas pomiaru linii 2-1 obie sondy są w różnych fazach, a napięcie wynosi około 380 V. Jest to normalny stan obwodu. Jeśli podczas pomiaru wartość napięcia na dowolnej linii lub punkcie nie odpowiada schematowi obwodu, w większości przypadków przyczyną uszkodzenia jest punkt o nieprawidłowej wartości napięcia!
2, Metoda pomiaru rezystancji.
Po pierwsze, obwód należy wyłączyć, przetestować i potwierdzić, że jest martwy. Następnie należy ustawić przełącznik multimetru w tryb sygnału dźwiękowego lub rezystancji, a dwie sondy multimetru ustawić odpowiednio na linii 1 i linii 9
W normalnych okolicznościach naciśnij oddzielnie przycisk SB1 lub SB2 lub ręcznie naciśnij oddzielnie sprężyny obu styczników AC (tj. ręcznie zamknij normalnie otwarty punkt KM1 lub KM2). W tym momencie 1-9 będzie przewodziło, a obwód będzie otwarty. Multimetr będzie miał odpowiednią wartość rezystancji cewki.
Brak wartości rezystancji oznacza, że obwód nie jest podłączony. Należy porównać schemat obwodu oraz zmierzyć i przeanalizować ciągłość punkt po punkcie. Metoda pomiaru jest podobna do napięcia.
3. Metoda pomiaru rezystancji i metoda pomiaru napięcia multimetru to dwie najczęściej stosowane metody w diagnostyce usterek obwodów. Można powiedzieć, że każdy ma swoje zalety i wygodę. Kluczem jest to, jakiej metody zwykle używasz i użyj multimetru do pomiaru za pomocą najbardziej znanej metody.
Istnieją mniej więcej dwa aspekty dotyczące zakresu połączeń obwodów: po pierwsze, część zasilająca, a po drugie, część urządzenia elektrycznego. Aby wykryć zasilanie, należy ustawić poziom pomiaru multimetru na wyższy poziom niż poziom napięcia w badanym obwodzie. Na przykład, jeśli twoje obecne napięcie zasilania wynosi 220 V AC, to jeśli multimetr jest typu wskaźnikowego, poziom powinien być ustawiony na 250 V AC lub 300 V AC. Jeśli używasz multimetru cyfrowego, możesz ustawić go na napięcie AC 750 V. Następnie włóż czarną sondę do gniazda COM, a czerwoną sondę do gniazda V Ω. Mimo że pomiar napięcia prądu przemiennego nie wymaga dużej polaryzacji, jest to warunek korzystania z przyrządu (https://www.dgzj.com/ Dlatego ważne jest wyrobienie w sobie dobrych nawyków pracy. Jeżeli dokonujesz pomiaru po raz pierwszy, prosimy o zwróć uwagę na bezpieczeństwo. Podobnie jak zwykle używamy pałeczek do jedzenia, włóż obie sondy do gniazdka elektrycznego lub zacisków wejściowych lub wyjściowych przełącznika. W tym momencie multimetr wyświetli aktualne napięcie , jeśli napięcie zasilania jest w normie, część zasilającą można wykluczyć. W innym przypadku należy sprawdzić obwód pomiędzy gniazdkiem a włącznikiem panelu rozdzielczego, łącznie z włącznikiem zasilania tego obwodu. Następnym krokiem jest pomiar czy patelnia elektryczna jest elektryczna Najpierw odłącz naleśnik elektryczny od zasilania, ustaw multimetr na zakres rezystancji 200 Ω i zmierz oddzielnie przewód zasilający, wyłącznik zasilania, przełącznik kontroli temperatury i element grzejny naleśnika elektrycznego. Na tym etapie pomiaru, za wyjątkiem elementu grzejnego naleśnika elektrycznego, wynik pomiaru powinien wynosić około 1 Ω. W przeciwnym razie należy rozwiązać problem w tej części.
