Analiza zasady działania miernika cęgowego do pomiaru prądu
Podstawowymi elementami miernika cęgowego są przekładnik prądowy, klucz cęgowy oraz prostowniczy układ magnetoelektryczny z przyrządem do pomiaru siły reakcji.
Działanie miernika cęgowego jest podobne do działania transformatora. Cewka pierwotna transformatora podwyższającego to drut, który przechodzi przez żelazny rdzeń zaciskowy; jest to analogiczne do uzwojenia pierwotnego 1-transformatora obrotowego. Pętla wtórna składa się z cewki wtórnej i amperomierza do pomiaru. Zmienne pole magnetyczne powstaje, gdy prąd przemienny przepływa przez przewód, w wyniku czego w obwodzie wtórnym wytwarzany jest prąd indukowany. Odwrotny stosunek zwojów cewki pierwotnej i wtórnej jest równoważny stosunkowi wielkości prądu do prądu pierwotnego. Do pomiaru znacznych prądów używa się amperomierza cęgowego. Jeśli zmierzony prąd jest niewystarczający, przewód pierwotny można przeciągnąć przez miernik cęgowy, aby dodać zwoje, jednocześnie dzieląc prąd przez liczbę zwojów.
Uzwojenie pierwotne przekładnika prądowego amperomierza cęgowego to mierzony przewód przechodzący przez środek przekładnika, a uzwojenie wtórne jest nawinięte na żelazny rdzeń i podłączone do amperomierza AC amperomierza cęgowego. Klucz służy do otwierania i zamykania ruchomego elementu rdzenia transformatora przelotowego w celu zaciśnięcia go w mierzonym przewodzie. Pokrętło jest zasadniczo przełącznikiem wyboru zakresu.

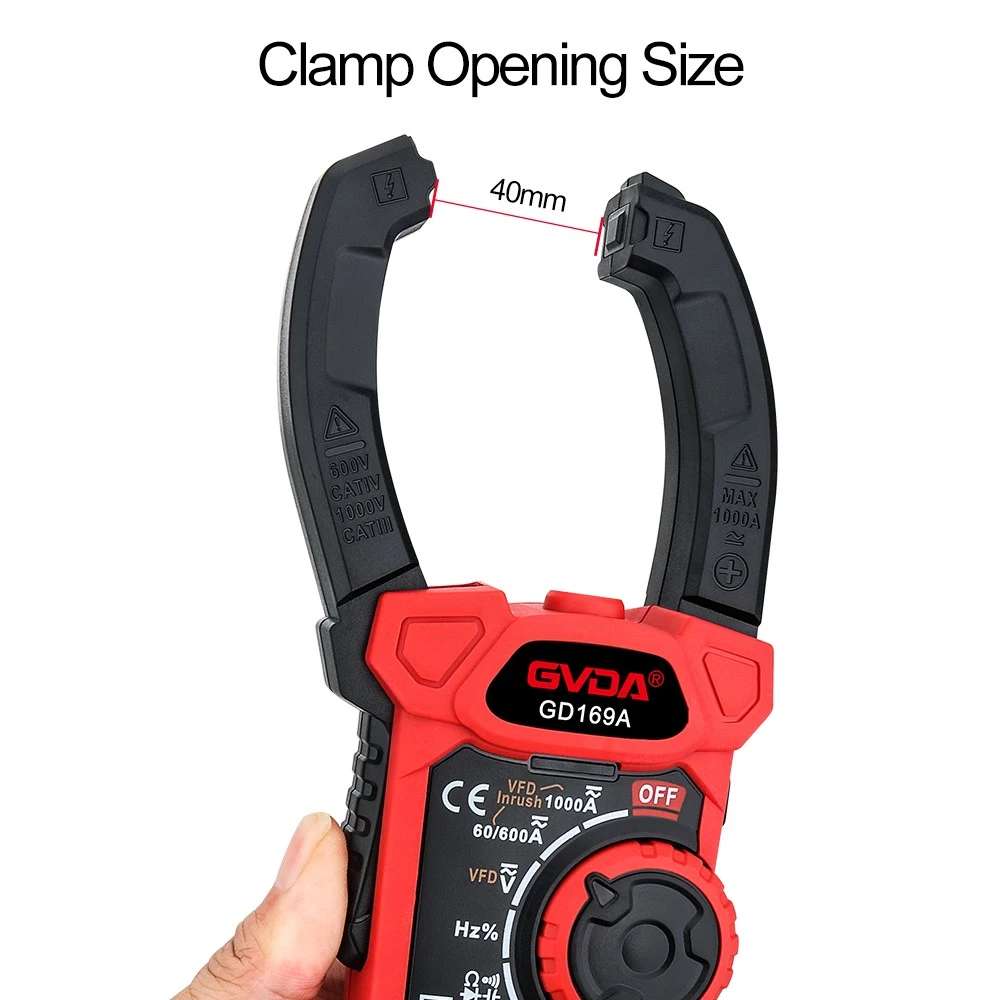

Podczas pomiaru prądu dokręć klucz, rozchyl szczęki i włóż badany przewód w środek przepustowego przekładnika prądowego. Boczne uzwojenie amperomierza elektromagnetycznego indukuje przepływ prądu przez cewkę, odchylając wskazówkę i wyświetlając zmierzoną wartość prądu na skali tarczy.
Minimalny zakres miernika cęgowego to 5A, a błąd zostanie wyświetlony przy pomiarze małego prądu będzie większy. Po wprowadzeniu badanego drutu do okienka przez przycisk rdzenia żelaznego należy zwrócić uwagę na dobre dopasowanie obu stron szczęk. Wynik ten można obliczyć, nawijając przewód pod napięciem na mierniku cęgowym na kilka tygodni, dzieląc uzyskaną wartość odczytu przez liczbę zwojów i dodając wyniki.
