Klasyfikacja długopisów do pomiaru napięcia
W zależności od poziomu mierzonego napięcia:
Pióro pomiarowe wysokiego napięcia: używane do projektów 10kv i wyższych, i jest codziennym narzędziem testowym dla elektryków;
Długopis pomiarowy niskiego napięcia: służy do wykrywania naładowanych obiektów o napięciu sieciowym 500 V i niższym.
Pióro testowe o słabym prądzie: używane do testowania produktów elektronicznych, ogólne napięcie testowe wynosi 6 v --24 v. Dla ułatwienia użytkowania, ogon pióra elektrycznego często ma przewód prowadzący z klipsem.
W zależności od sposobu kontaktu:

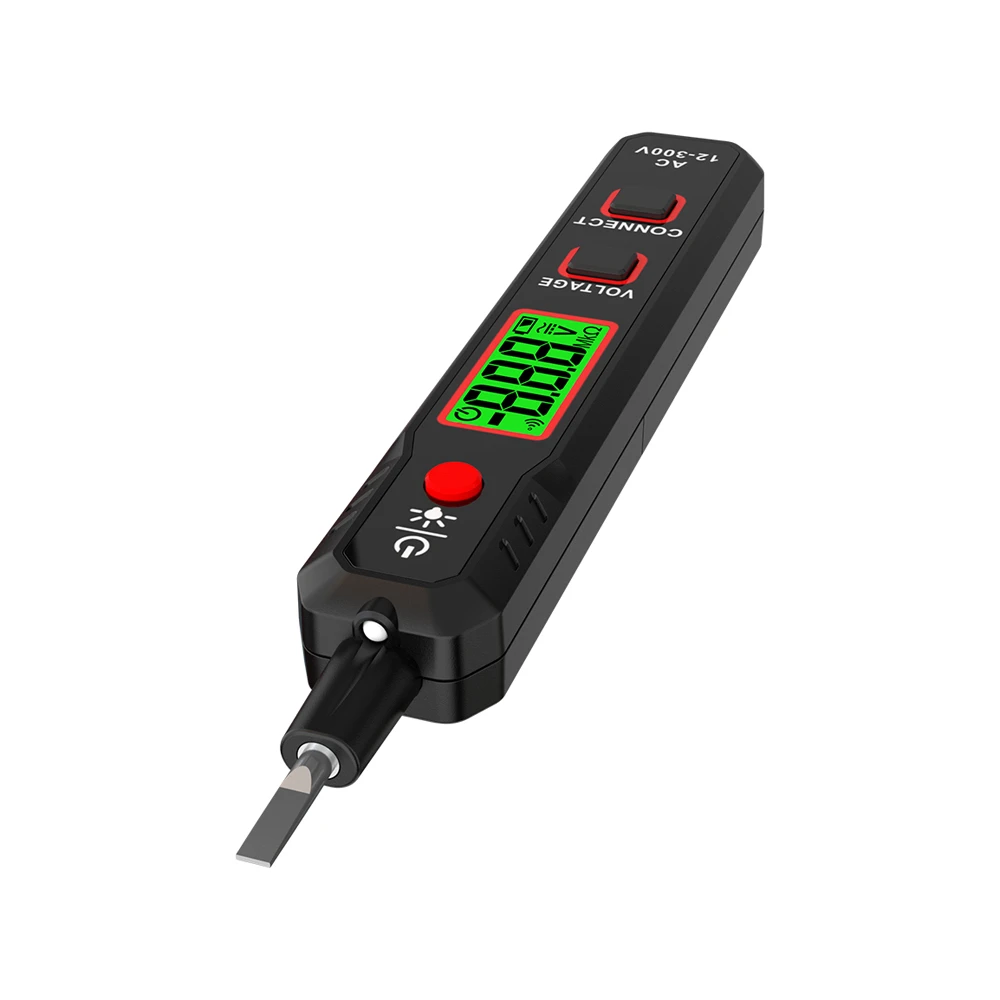

Kontaktowy długopis testowy: narzędzie wykrywające, które uzyskuje sygnały elektryczne poprzez kontakt z naładowanym ciałem. Zwykle kształt to płaski śrubokręt, który może być również używany jako długopis testowy i płaski śrubokręt; jest to długopis, który bezpośrednio wyświetla dane pomiarowe na oknie LCD.
Indukcyjny długopis testowy: Przyjmuje test indukcyjny bez kontaktu fizycznego i może sprawdzić napięcie na linii sterującej, przewodzie i gnieździe lub sprawdzić pozycję obwodu otwartego wzdłuż drutu. Bezpieczeństwo osobiste personelu testującego można zagwarantować w największym stopniu.
Szczegółowe instrukcje są następujące:
A. Kiedy pióro elektryczne jest używane do wykrywania, czy dany przewodnik jest pod napięciem, czy neutralny, prąd przepływający przez pióro elektryczne (czyli prąd płynący przez ludzkie ciało) I=całkowite napięcie U przyłożone do obu końce pióra elektrycznego i ludzkie ciało, podzielone przez (/równoważna linia ułamkowa) mierzą całkowitą rezystancję R między piórem elektrycznym a dwoma końcami ludzkiego ciała.
B. Podczas pomiaru przewodu pod napięciem obwód oświetlenia ma napięcie około U=220V między przewodem pod napięciem a masą. Rezystancja ludzkiego ciała jest na ogół niewielka, zwykle od kilkuset do kilku tysięcy omów, a rezystancja wewnętrzna pióra testowego wynosi zwykle kilka megaomów. Prąd pióra testowego (czyli prąd przepływający przez ludzkie ciało) jest bardzo mały, zwykle mniejszy niż 1 miliamper. Kiedy tak mały prąd przejdzie przez ludzkie ciało, nie zaszkodzi ludziom, a kiedy tak mały prąd przejdzie przez neonówkę długopisu testowego, neonówka będzie świecić.
C. Podczas pomiaru linii zerowej, U=0, I=0, to znaczy przez neonówkę długopisu nie przepływa prąd i oczywiście neonówka nie emituje światła. W ten sposób możemy ocenić, czy linia pod napięciem, czy linia neutralna jest oparta na tym, czy świeci neonówka.
