Typowe metody pomiaru wycieków za pomocą multimetru
Wymagania: Do pomiaru mierzonych części uziemienia i obwodu należy użyć ustawienia multimetru włącz-wyłącz i sprawdź, czy na mierniku występuje wartość rezystancji, aby określić, czy jest to wyciek, czy izolacja.

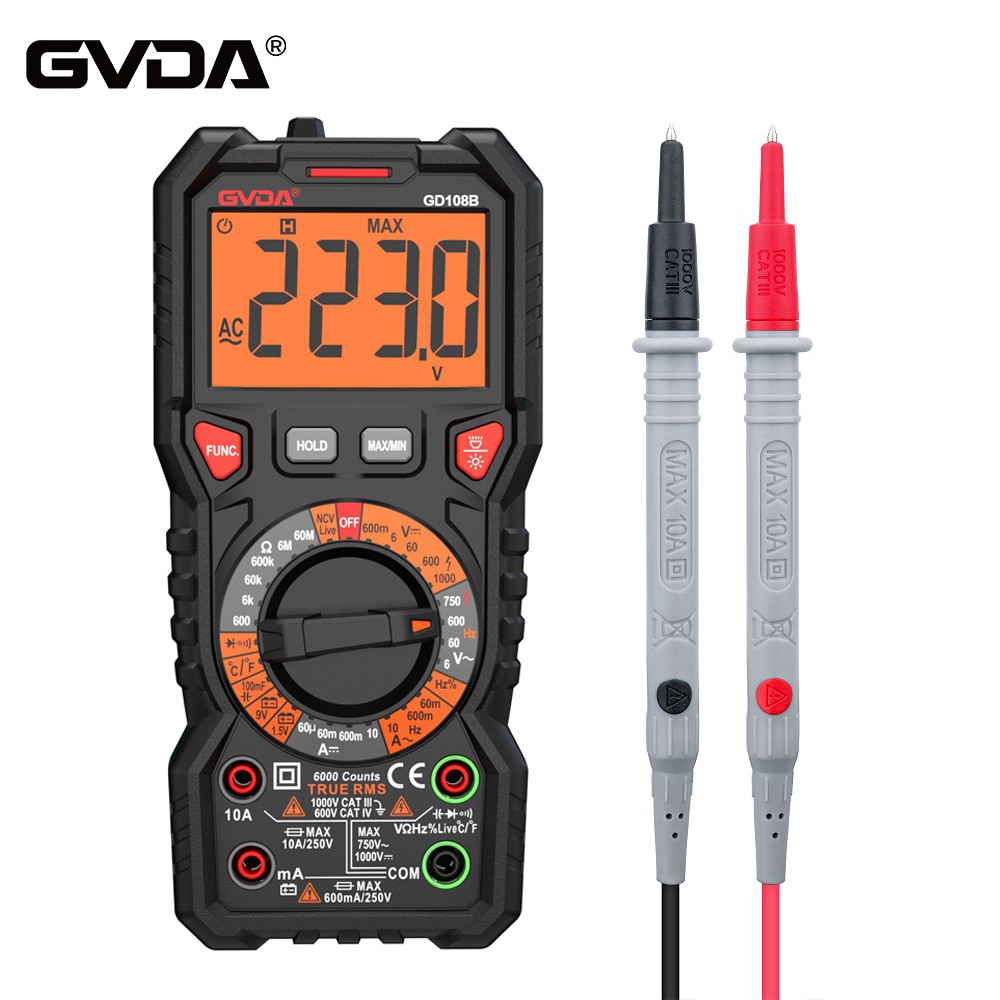

Włóż złącze multimetru do odpowiedniego zacisku do pomiaru prądu przemiennego, a następnie użyj jednego pisaka do pomiaru przewodu neutralnego lub uziemiającego, a drugiego pisaka do pomiaru podejrzanego punktu wycieku. Spójrz na wartość wyświetlaną na multimetrze. Jeśli wynosi 0, oznacza to, że nie ma wycieku ani napięcia. . Jeśli wynosi 220 lub inne odczyty napięcia przekraczają 36 V, oznacza to, że występuje tutaj wyciek.
Aby zmierzyć rezystancję izolacji, użyj zakresu rezystancji multimetru 200M. Najpierw określ, który przewód przecieka lub które dwa przewody są zwarte.
Metody pomiaru:
Zmierz rezystancję izolacji przewodu pod napięciem i przewodu neutralnego, zmierz rezystancję izolacji przewodu pod napięciem do przewodu uziemiającego i zmierz rezystancję izolacji przewodu neutralnego do przewodu uziemiającego. W przypadku zwarcia rezystancja izolacji wynosi w zasadzie zero.
Wiem, który przewód przecieka, i korzystam z metody wyszukiwania segmentowego, aby stopniowo zawężać zakres usterki. Lub użyj metody eliminacji, aby oddzielić linie i przeprowadzić testy zasilania sekcja po sekcji.
Środki ostrożności:
Aby zmierzyć, czy w obwodzie występuje wyciek, powszechnie stosuje się megaomomierz, znany również jako megger.
Podczas pomiaru multimetrem napięcie na obu końcach przewodów pomiarowych jest bardzo niskie, zwykle nie większe niż 9 V, i nie może przebić się przez szczelinę pod kątem wycieku, podczas gdy megaomomierz może osiągnąć ponad 1000 V.
Jak szybko sprawdzić upływ prądu w obwodach domowych
Wyłącz przełącznik wejściowy, odłącz wszystkie urządzenia elektryczne i zmierz rezystancję przewodu pod napięciem, przewodu neutralnego, przewodu pod napięciem i przewodu uziemiającego, aby była większa niż 1 megabajt, co oznacza, że izolacja linii jest dobra.
Określ sytuację wycieku na podstawie wyników pomiarów: 500 K do 1 M omów to izolacja ogólna, 10 k do 200 K to łagodny wyciek, a poniżej 7 K omów oznacza poważny wyciek, który spowoduje zadziałanie zabezpieczenia przed wyciekiem.
Megaomomierz, znany również jako megaomomierz, odcina zasilanie linii podczas pomiaru i używa megaomomierza do bezpośredniego potrząsania nią.
W obwodach niskiego napięcia można zastosować megger 500 V. Jeżeli mierzona względem podłoża rezystancja izolacji jest mniejsza niż 0,5 megaoma, oznacza to, że izolacja nie jest zbyt dobra i należy ją sprawdzać sekcja po sekcji.
Uwaga: Podczas pomiaru megometrem nie można podłączać do obwodu żadnych urządzeń elektrycznych, aby zapewnić dokładność mierzonych wartości.
Norma krajowa określa, że początkowa wartość ochrony wynosi 30 mA lub więcej, co oznacza, że gdy podczas porażenia prądem przez serce przepływa prąd o natężeniu 30 mA lub więcej, nastąpi porażenie prądem zagrażające życiu.
Należy sprawdzić, czy zainstalowano zabezpieczenie przed wyciekami. Należy je zainstalować z przodu linii wejściowej. Zwykle sprawdza się raz w miesiącu, aby upewnić się, że ochraniacz działa prawidłowo.
Metoda kontroli: Naciśnij przycisk testowy, aby natychmiast wyłączyć. Jeśli nie ma reakcji, należy go natychmiast wymienić.
