Skład i metoda użycia multimetru

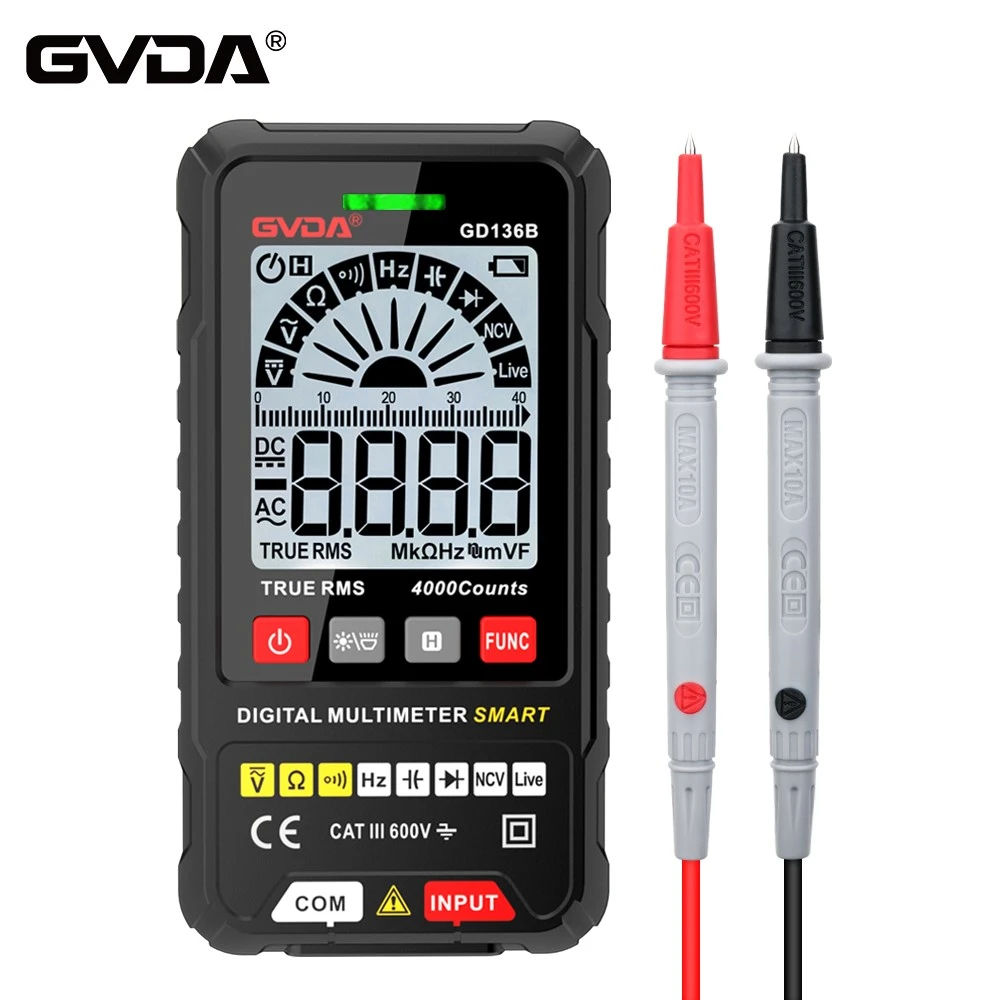

Multimetr składa się z trzech głównych części: głowicy miernika, obwodu pomiarowego i przełącznika konwersji. Multimetr jest podstawowym narzędziem w dziedzinie testowania elektroniki i szeroko stosowanym przyrządem testującym. Multimetr, znany również jako multimetr, multimetr (A, V, Ω, znany również jako prąd, napięcie i rezystancja), multimetr i multimetr dzielą się na multimetr wskaźnikowy i multimetr cyfrowy. Dostępny jest również multimetr oscyloskopowy z funkcją oscyloskopu, który jest wielofunkcyjnym i wielozakresowym przyrządem pomiarowym. Ogólny multimetr może mierzyć prąd stały, napięcie prądu stałego, napięcie prądu przemiennego, rezystancję i poziom dźwięku. Niektóre mogą również mierzyć prąd przemienny, pojemność, indukcyjność, temperaturę i niektóre parametry półprzewodników (diody, tranzystory). Multimetry cyfrowe stały się głównym nurtem i zastąpiły instrumenty analogowe. W porównaniu z instrumentami analogowymi, instrumenty cyfrowe mają wysoką czułość, wysoką dokładność, wyraźny wyświetlacz, dużą odporność na przeciążenia, są łatwe do przenoszenia oraz są wygodniejsze i prostsze w użyciu.
Metoda wykrywania uszkodzeń multimetru
1. Metoda odczuwania
Opierając się na percepcji zmysłowej w celu bezpośredniego ustalenia przyczyny usterki, poprzez oględziny wzrokowe można stwierdzić, że występują problemy, takie jak przerwane przewody, rozlutowanie, zwarcie w uziemieniu, uszkodzone rurki bezpiecznikowe, spalone elementy, uszkodzenia mechaniczne, wypaczenie folii miedzianej i pęknięcie obwodu drukowanego itp.; Można dotknąć wzrostu temperatury akumulatora, rezystora, tranzystora i bloku scalonego i zapoznać się ze schematem obwodu, aby znaleźć przyczynę nieprawidłowego wzrostu temperatury. Dodatkowo można też ręcznie sprawdzić czy elementy nie są luźne, czy piny układu scalonego są dobrze włożone i czy nie zaciął się przełącznik konwersji; Możesz usłyszeć i poczuć wszelkie niezwykłe dźwięki i zapachy.
2. Metoda pomiaru napięcia
Pomiar napięcia roboczego każdego kluczowego punktu może szybko zidentyfikować punkt uszkodzenia. Zmierz napięcie robocze, napięcie odniesienia itp. przetwornika A/C.
3. Metoda zwarciowa
Metodę-zwarciową powszechnie stosuje się przy kontroli wspomnianych wcześniej przetworników A/C, która jest częściej stosowana przy naprawie słabych i mikroinstrumentów elektrycznych.
4. Metoda przerywania obwodu
Odłącz podejrzaną część od całego obwodu maszyny lub urządzenia. Jeśli usterka zniknie, oznacza to, że usterka występuje w odłączonym obwodzie. Ta metoda jest odpowiednia głównie w sytuacjach, gdy w obwodzie występuje zwarcie.
5. Metoda elementów pomiarowych
Gdy usterka zawęziła się do jednego lub kilku komponentów, można ją zmierzyć online lub offline. W razie potrzeby wymień na dobre komponenty. Jeśli usterka zniknie, oznacza to, że element jest uszkodzony.
6. Metoda interferencyjna
Wykorzystując napięcie indukowane przez człowieka jako sygnał zakłócający do obserwacji zmian na wyświetlaczu LCD, powszechnie stosuje się je do sprawdzania, czy obwód wejściowy i część wyświetlacza są nienaruszone.
