Jak działa miernik cęgowy

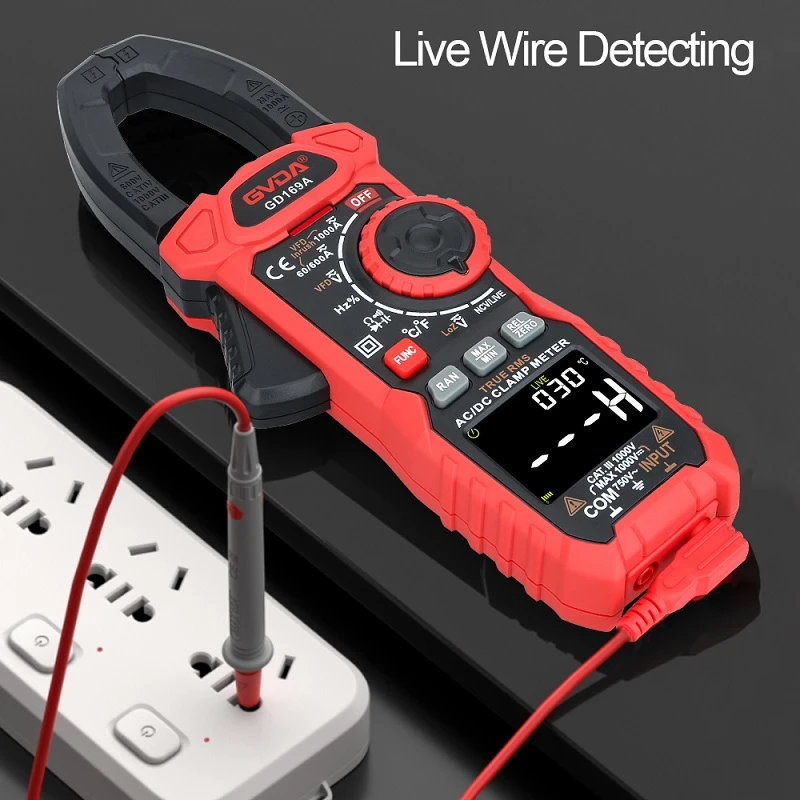

Miernik cęgowy, zwany także miernikiem rezystancji uziemienia cęgowego, to tester elektryczny z szeroką szczęką, która umożliwia zaciskanie przewodów elektrycznych. Pierwotnie zaprojektowane jako specjalistyczne narzędzie do pomiaru prądu przemiennego, mierniki cęgowe są teraz wyposażone w wejścia do podłączenia przewodów pomiarowych i innych sond, które obsługują szeroki zakres pomiarów elektrycznych. Szczęki szczypiec, niezbędne jako narzędzia pomiarowe, ułatwiają pracę w ciasnych przestrzeniach i umożliwiają pomiar prądu w przewodach pod napięciem bez przerywania obwodu.
Chociaż mierniki cęgowe są blisko spokrewnione z multimetrami, nie są to po prostu multimetry z cęgami indukcyjnymi zamiast przewodów pomiarowych. Ogólnie rzecz biorąc, multimetr można uznać za przyrząd do pomiaru napięcia z określonymi możliwościami pomiaru prądu, natomiast miernik cęgowy jest przyrządem do pomiaru prądu o określonych możliwościach pomiaru napięcia.
Technologia mierników cęgowych
Mierniki cęgowe wykorzystują zasadę indukcji magnetycznej do bezdotykowego pomiaru prądu przemiennego. Prąd elektryczny przepływający przez drut wytwarza pole magnetyczne. Ponieważ prąd przemienny często odwraca polaryzację, powoduje dynamiczne wahania pola magnetycznego, które są proporcjonalne do prądu. Przekładnik prądowy w mierniku cęgowym wykrywa wahania elektromagnetyczne i przetwarza je na odczyty prądu przemiennego. Ten typ pomiaru jest idealny do pomiaru bardzo dużych prądów przemiennych.
Jednak prąd stały przepływa przez przewodnik o ustalonej polaryzacji. Dlatego pole magnetyczne wokół przewodnika nie zmienia się, a konwencjonalny miernik cęgowy nie pokaże żadnego odczytu. Mierniki cęgowe prądu stałego działają w oparciu o zasadę efektu Halla. Czujniki efektu Halla wykrywają pole magnetyczne wywołane prądem elektrycznym, który wytwarza małe napięcie na czujniku efektu Halla. Napięcie, które jest proporcjonalne do prądu, jest następnie wzmacniane i mierzone.
Mierniki cęgowe często zawierają inne czujniki, takie jak woltomierze, omomierze itp., co zwiększa wszechstronność przyrządu. Te inne czujniki wykorzystują przewody pomiarowe podłączane do miernika cęgowego. Ponieważ można używać tylko klipów
