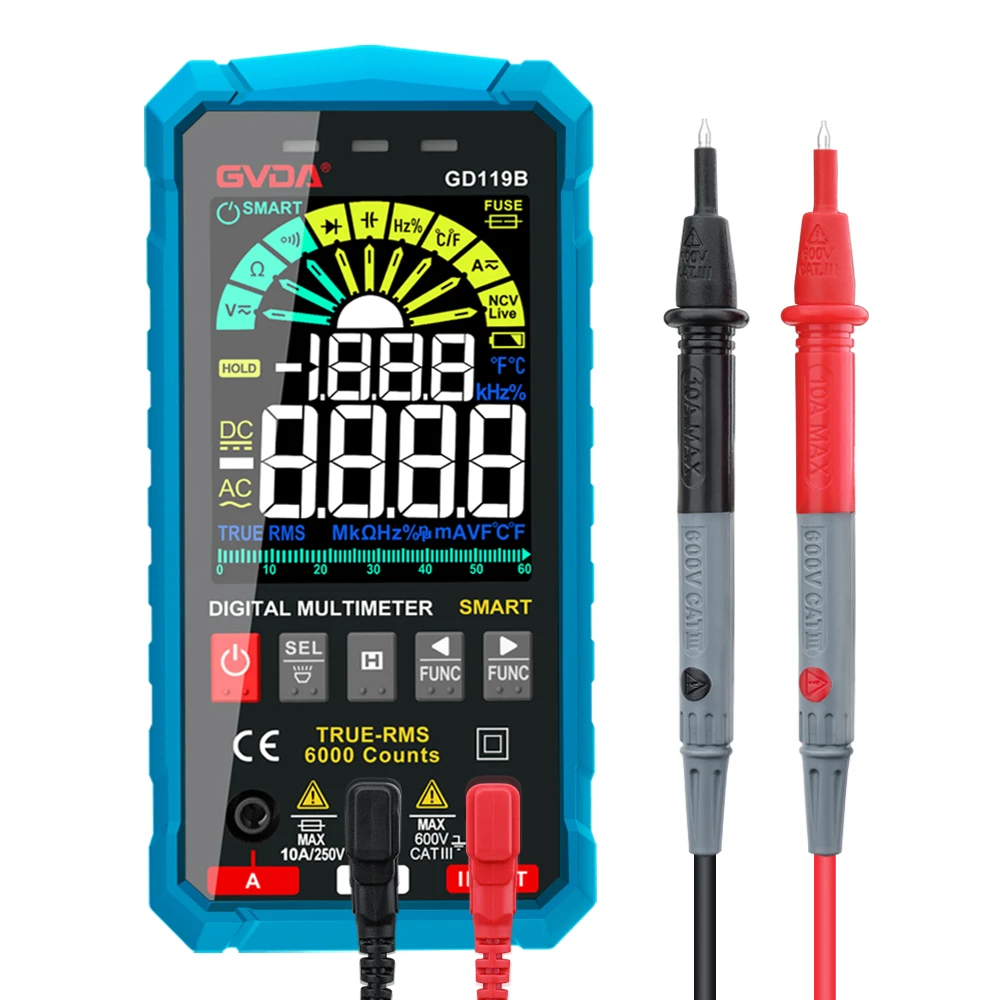

Użyj multimetru cyfrowego do pomiaru napięcia upływu. Użyj zakresu napięcia AC multimetru cyfrowego, aby zmierzyć napięcie upływu elektrycznej lutownicy. Podczas pomiaru napięcia upływu lutownicy zakresem napięcia AC multimetru cyfrowego należy najpierw dostosować multimetr cyfrowy do zakresu napięcia AC (na rysunku zastosowano multimetr cyfrowy z automatyczną zmianą zakresu), a następnie użyć jednego przewód pomiarowy, aby dotknąć końcówki lutownicy i drugiego przewodu pomiarowego. Skontaktuj się z przewodem uziemiającym (lub uziemieniem), a napięcie AC wyświetlane przez multimetr jest napięciem upływu. Jeśli lutownica nie jest uziemiona, grot lutownicy będzie miał wyższe napięcie upływu w wysokich temperaturach. Koniec uziemienia wtyczki lutownicy elektrycznej jest okrągły, a ogólnego gniazda nie można włożyć (można włożyć uniwersalne gniazdo z pięcioma otworami), więc uziemiony koniec wtyczki jest odcięty. Chociaż gniazdo ma przewód uziemiający, lutownica nie jest uziemiona, więc pokazuje napięcie upływu. Podczas testu czerwony przewód pomiarowy jest podłączony do śruby przez mały kawałek drutu lutowniczego, a ta śruba jest połączona z przewodem uziemiającym gniazda na linii produkcyjnej. Na powyższym rysunku zmierzone napięcie upływu wynosi 42,51V. Widać, że napięcie upływu nieuziemionej lutownicy elektrycznej jest nadal wysokie w wysokiej temperaturze. Gdy lutownica nie jest podłączona do zasilania, napięcie AC wyświetlane przez multimetr wynosi tylko 20,9mV. Gdy lutownica elektryczna nie jest podłączona do zasilania, napięcie AC wyświetlane przez multimetr wynosi tylko 20,9mV. Ten odczyt jest sygnałem zakłócającym przekładni napięciowej prądu przemiennego, a liczba stale skacze. Widać, że uziemiony koniec wtyczki lutownicy z regulacją temperatury został odcięty.
Użyj multimetru cyfrowego, aby zmierzyć prąd upływu i użyj pliku prądu przemiennego multimetru cyfrowego, aby zmierzyć prąd upływu lutownicy elektrycznej. Używając multimetru cyfrowego do pomiaru prądu upływu sprzętu elektrycznego, najpierw ustaw multimetr na bieg prądu przemiennego (jeśli jest to multimetr, który nie zmienia automatycznie zakresu, ustaw przełącznik zakresu na minimalny prąd prądu przemiennego) i następnie podłącz czerwony i czarny pisaki testowe zgodnie z powyższą metodą. Odczyt wyświetlany przez multimetr to prąd upływu. Na powyższym rysunku pokazano, że prąd upływu lutownicy wynosi 5,4 µA. Nawiasem mówiąc, chociaż napięcie i prąd upływu mierzone powyższą metodą niekoniecznie są bardzo dokładne, nadal można je wykorzystać do pomiaru upływu ogólnego sprzętu elektrycznego.
