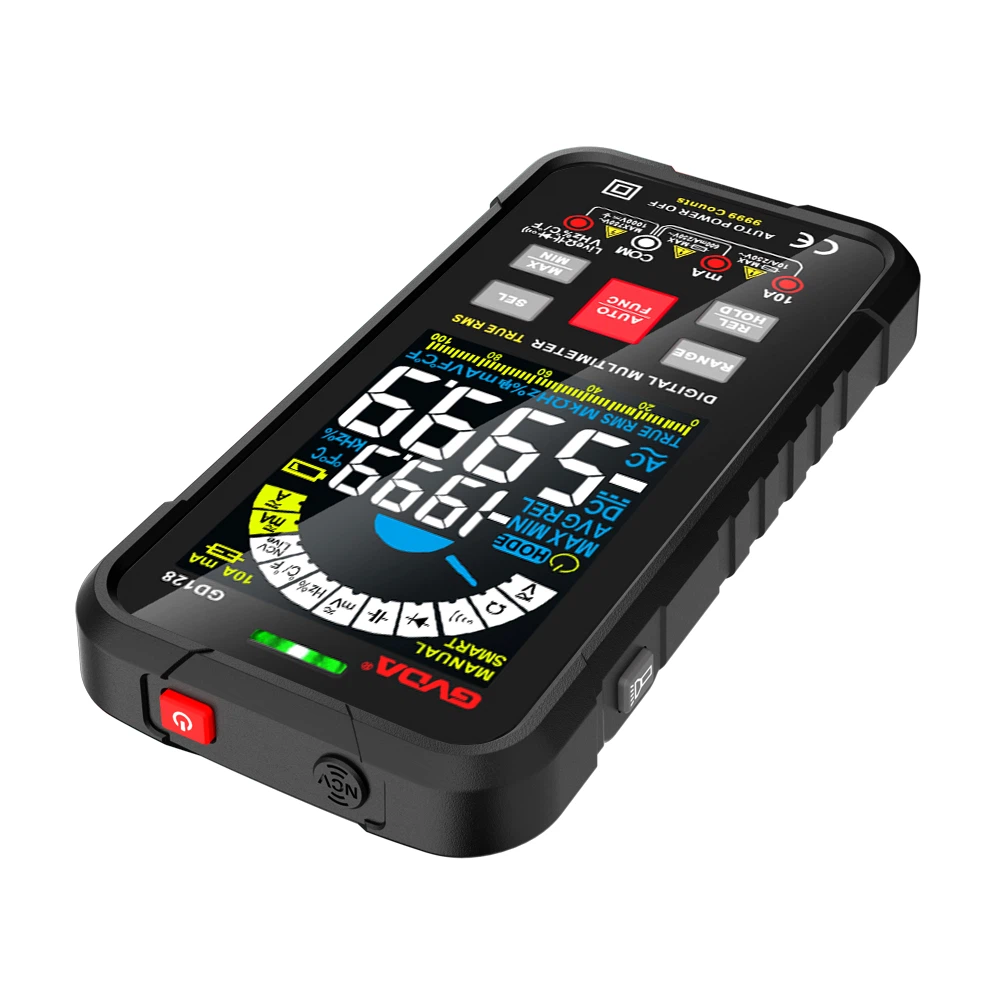

Jak zmierzyć jakość komponentów za pomocą multimetru
Użyj multimetru, aby zmierzyć, czy komponenty są dobre, czy złe i czy obwód działa normalnie, co można podzielić na pomiar online i pomiar offline.
1. Pomiar offline
Bez połączenia z obwodem roboczym sam pomiar komponentów jest pomiarem offline. Oto kilka typów w skrócie:
1. Indukcyjność, na przykład końcówka 220 V transformatora zasilającego 1W{3}}W, rezystancja prądu stałego wynosi na ogół kilka kΩ-dziesiątek Ω, a im większa moc, tym mniejsza rezystancja. Rezystancja cewki przekaźnika elektromagnetycznego zasadniczo mieści się w tym zakresie; ponadto rezystancja prądu stałego transformatora stosowanego w zasilaczu impulsowym jest stosunkowo niska, na ogół od kilku dziesiątych do kilkudziesięciu omów. Im wyższa moc i wyższa częstotliwość, tym niższa rezystancja DC. Rezystancja DC małych gotowych cewek indukcyjnych również mieści się w tym zakresie.
Pomiar indukcyjności ma jedną wspólną cechę, to znaczy wyniki testu są takie same bez względu na to, czy jest to pomiar dodatni, pomiar odwrotny, czy dowolne przełożenie miernika wskaźnikowego lub miernika cyfrowego.
2. Pomiar urządzeń półprzewodnikowych: podczas pomiaru diod rezystancja przewodzenia wynosi zwykle od kilku Ω do kilkuset Ω, a wyniki testu będą różne dla różnych mierników i różnych biegów. Rezystancja wsteczna będzie bardzo duża, zwykle od kilku megabajtów do ∞, ale rura germanowa będzie mniejsza, na ogół powyżej setek KΩ. Jeśli użyjesz miernika wskaźnikowego Rx10K do pomiaru diody o ustabilizowanej wartości napięcia niższej niż 9V, rezystancje do przodu i do tyłu będą bardzo niskie, co jest zjawiskiem normalnym. Podczas pomiaru tranzystorów NPN lub PNP b, c i e można rozumieć jako dwie połączone ze sobą diody i można je zmierzyć za pomocą powyższej metody. W przypadku miernika ze specjalną przekładnią dla triody można użyć tej przekładni do bezpośredniego pomiaru.
3. Pomiar pojemności
W przypadku miernika cyfrowego można go zmierzyć bezpośrednio za pomocą pliku pojemności. Jeśli jest to miernik wskaźnikowy, użyj pliku Rx1 lub Rⅹ10 do pomiaru pojemności powyżej 100 μF i użyj pliku Rx1K lub Rx10K do pomiaru pojemności poniżej 100 μF. Lepiej jest powrócić do pierwotnego punktu po przesunięciu wskaźnika (im większa pojemność, tym większy huśtawka), w przeciwnym razie nastąpi wyciek lub wymiana przewodów pomiarowych, aby ponownie przetestować, ponieważ wyciek kondensatora elektrolitycznego wzrośnie, gdy odwróci się przykładane jest napięcie. W przypadku kondensatora, który właśnie został usunięty z obwodu, należy go zmierzyć po rozładowaniu, aby zapobiec uszkodzeniu multimetru.
4. Zgrubny test układu scalonego
Powinien być dobry IC w celach informacyjnych. Dla rezystancji do przodu i do tyłu dowolnych dwóch pinów dokonuje się odpowiednio porównań. Jeśli wartość rezystancji między pewnym pinem znacznie różni się od wartości rezystancji dobrego układu scalonego, można wstępnie stwierdzić, że układ scalony jest uszkodzony.
2. Pomiar on-line
Pomiar online należy do pomiaru na żywo. Aby wykonać tę pracę, powinieneś najpierw zrozumieć, jakie jest normalne napięcie lub prąd mierzonego punktu. Podczas pomiaru napięcia najlepiej jest użyć miernika cyfrowego o wysokiej rezystancji wewnętrznej, aby zmniejszyć wpływ na stan roboczy badanego obwodu, w przeciwnym razie wiarygodność danych testowych zostanie znacznie zmniejszona. Pomiar napięcia on-line jest ważnym sposobem oceny, czy obwód lub komponent jest dobry, czy zły.
Podczas pomiaru prądu najpierw odłącz mierzony punkt, gdy zasilanie jest wyłączone, podłącz multimetr szeregowo i ustaw bieg w pozycji nieco większej niż prąd mierzonego punktu, a następnie włącz zasilanie, aby test.
Na koniec przypomnienie, jeśli podczas pomiaru online w obwodzie występuje napięcie przekraczające 36 V, należy zwrócić uwagę na bezpieczeństwo osobiste. Ponadto należy również zwrócić uwagę na dokładne uruchomienie pióra testowego i nie powodować zwarcia w testowanym obwodzie.
