Jak odczytać napięcie za pomocą elektrycznego długopisu testowego

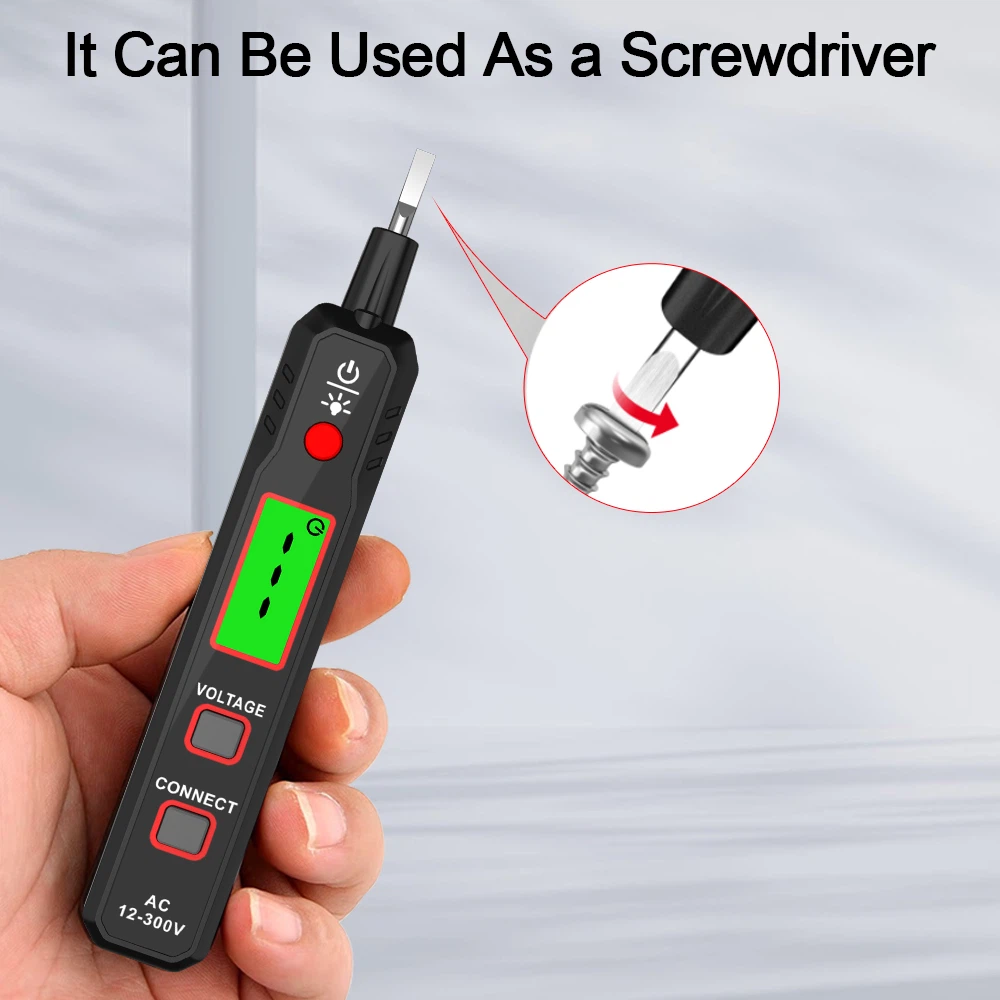

Pióro testowe z wyświetlaczem cyfrowym jest rodzajem pióra testowego, które należy do narzędzi elektrycznych i elektronicznych i służy do sprawdzania, czy drut jest naładowany. Korpus pióra pióra testowego z wyświetlaczem cyfrowym ma wyświetlacz LED, który może intuicyjnie odczytać numer napięcia testowego. Podczas pomiaru przewodu przeciwpożarowego obwód oświetlenia ma napięcie około U=220V między przewodem przeciwpożarowym a masą. Prąd (czyli prąd przepływający przez ludzkie ciało) jest bardzo mały, zwykle mniejszy niż 1 miliamper. Kiedy tak mały prąd przepływa przez ludzkie ciało, nie zaszkodzi ludziom, a gdy tak mały prąd przejdzie przez neonówkę długopisu testowego, neonówka będzie emitować światło. .
Instrukcje dotyczące korzystania z przycisków:
(Klawisz A) BEZPOŚREDNI, przycisk bezpośredniego pomiaru (daleko od ekranu LCD), to znaczy, gdy używasz bitu do bezpośredniego dotknięcia linii, naciśnij ten przycisk;
(klawisz B) INDUKCJA, przycisk pomiaru indukcyjnego (bliżej ekranu LCD), to znaczy, gdy używasz wiertła do wykrywania linii styku, naciśnij ten przycisk.
Uwaga: Niezależnie od tego, jak drukować na pisaku elektrycznym, pamiętaj, że ten dalej od ekranu LCD to przycisk bezpośredniego pomiaru; ten bliżej LCD to przycisk czujnika!
Ten ołówek testowy jest odpowiedni do bezpośredniego wykrywania 12-250v AC i DC oraz pośredniego wykrywania przewodu neutralnego, przewodu fazowego i punktu przerwania zasilania AC. Może również mierzyć ciągłość martwych przewodów.
Wykrywanie bezpośrednie:
a. Ostatnia liczba to zmierzona wartość napięcia;
b. Gdy jest mniejsza niż 70 procent wyświetlanej wartości górnego cięcia, wyświetli wartość dolnego cięcia;
c. Podczas pomiaru prądu stałego dotknij ręką drugiego bieguna;
Detekcja pośrednia:
Naciśnij i przytrzymaj klawisz B i zbliż wiertło do przewodu zasilającego. Jeśli przewód zasilający jest naładowany, na wyświetlaczu pióra cyfrowego pojawi się symbol wysokiego napięcia.
Wykrywanie punktu przerwania:
Naciśnij i przytrzymaj klawisz B, a podczas poruszania się po przewodzie w pionie, miejsce, w którym nie ma wyświetlacza w oknie wyświetlacza, jest punktem przerwania.
Nowy długopis testowy do wyświetlaczy cyfrowych może testować napięcia 12 V, 36 V, 55 V, 110 V i 220 V. Ogólnie rzecz biorąc, naciśnij górną część pióra testowego, aby zmierzyć napięcie, a najwyższy wyświetlacz to aktualna wartość napięcia testowego; dół to test indukcyjny do wykrywania izolatorów. W przypadku przerwania obwodu jest to oparte na doświadczeniu.
Wykrywanie napięcia:
1. Zakres detekcji to 12-250V napięcie AC/DC.
2. Dotknij przycisku pomiaru bezpośredniego (DIRECT), a metalowy koniec pióra testowego dotknie badanego obiektu. Pióro testowe jest podzielone na pięć poziomów napięcia: 12V, 36V, 55V, 110V i 220V. Ostatnia wartość na ekranie LCD to zmierzona wartość napięcia (gdy jest mniejsza niż 70 procent górnej wartości wyświetlanej, wyświetlana jest wartość dolna).
3. Podczas pomiaru prądu stałego niezwiązanego z ziemią ręka powinna dotykać innej elektrody (np. dodatniej lub ujemnej).
Detekcja indukcyjna:
1. Lekko dotknij przycisku indukcji, pomiaru punktu przerwania (INDUCTANCE), a metalowy koniec pióra testowego znajdzie się blisko wykrywanego obiektu. Jeśli na ekranie wyświetlacza pojawi się „symbol wysokiego napięcia”, oznacza to, że w obiekcie płynie prąd przemienny.
2. Podczas pomiaru odłączonego przewodu lekko dotknij przycisku pomiaru indukcji, punktu przerwania (INDUCTANCE), metalowy przedni koniec pióra testowego znajduje się blisko izolującej zewnętrznej warstwy przewodu, występuje zjawisko rozłączenia i „wysokie napięcie symbol” znika w punkcie przerwania.
3. Użyj tej funkcji, aby łatwo rozróżnić linie zerowe i fazowe (odległość między liniami należy zwiększyć podczas pomiaru linii równoległych). Wykryj promieniowanie mikrofalowe i wyciek.
Środki ostrożności:
Przyciski nie muszą być mocno naciskane, a dwa przyciski testowe nie mogą być dotykane w tym samym czasie podczas testu, w przeciwnym razie wpłynie to na czułość i wyniki testu.
