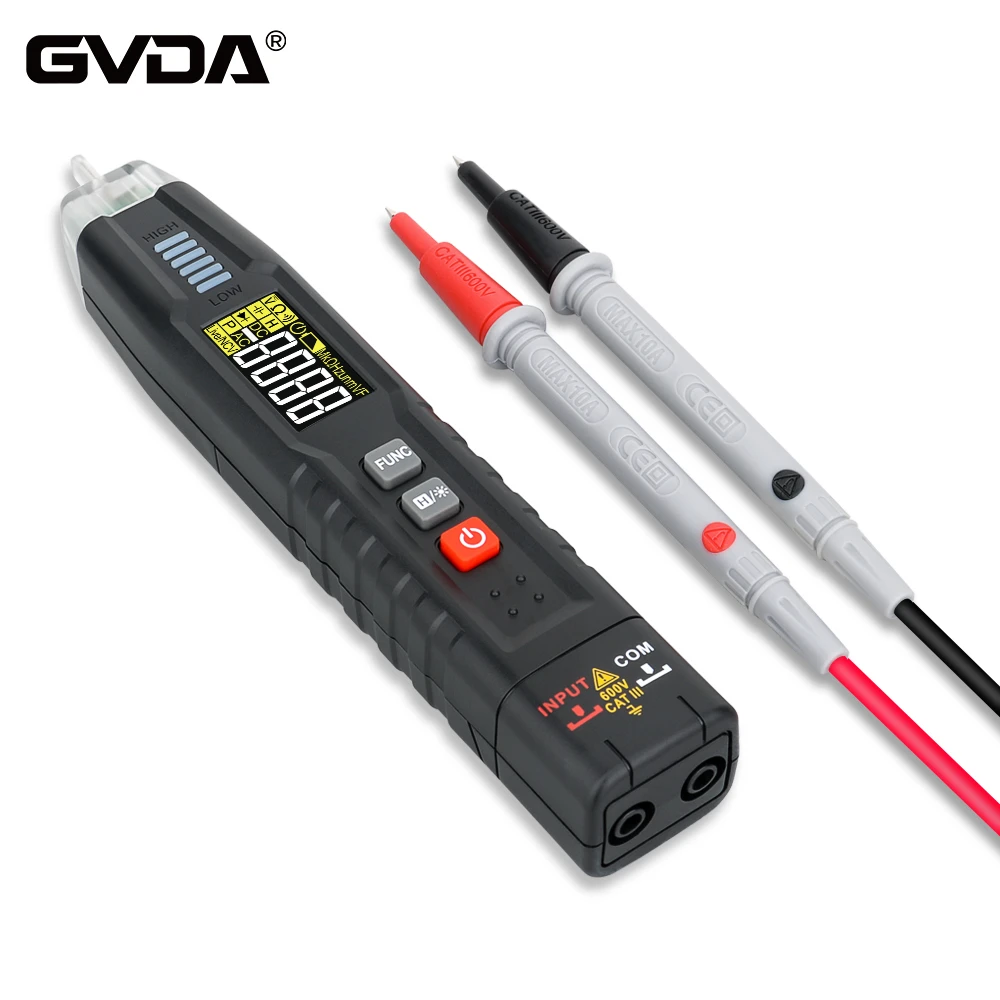

Jak używać multimetru do wykrywania jakości termistora
Celem pomiaru termistora jest pomiar jego rezystancji i dokładności.
Podczas wykonywania testu należy zastosować ustawienie rezystancji multimetru. Operację dzieli się na dwa etapy: pierwszy test w normalnej temperaturze, użycie zacisków krokodylkowych zamiast przewodów pomiarowych do zaciśnięcia odpowiednio dwóch styków termistora PTC w celu zmierzenia rzeczywistej wartości rezystancji i porównania jej z nominalną wartością rezystancji. , różnica między nimi mieści się w granicach ±2 Ω, co jest uważane za normalne. Jeśli rzeczywista wartość rezystancji zbytnio różni się od wartości nominalnej rezystancji, oznacza to słabą wydajność lub uszkodzenie.
Po drugie, wykrywanie nagrzewania. Zakładając, że normalny test temperatury jest prawidłowy, można przeprowadzić drugi etap testu: wykrywanie nagrzewania, umieszczanie źródła ciepła w pobliżu termistora, aby je ogrzać, i obserwowanie wyświetlacza wielofunkcyjnego. W tym momencie, jeśli wyświetlacz wielofunkcyjny zmienia się wraz ze wzrostem temperatury, oznacza to, że wartość rezystancji stopniowo się zmienia. Gdy wartość rezystancji zmieni się na określoną wartość, wyświetlane dane będą stopniowo się stabilizować, wskazując, że termistor działa normalnie. Jeśli wartość rezystancji nie ulegnie zmianie, oznacza to, że jej działanie uległo pogorszeniu i nie może być kontynuowane. używać.
1. Wykrywanie termistora o dodatnim współczynniku temperaturowym
Podobnie jak w przypadku większości metod pomiaru rezystancji za pomocą multimetru, używając multimetru wskaźnikowego do wykrywania jakości termistora o dodatnim współczynniku temperaturowym, należy dostosować multimetr do przekładni R×1. Etapy operacji są podzielone na dwa etapy. Wykonując normalne wykrywanie temperatury, najpierw dotknij dwa przewody pomiarowe do dwóch styków termistora PTC, aby zmierzyć rzeczywistą wartość rezystancji i porównać ją z nominalną wartością rezystancji. Jeśli różnica między nimi mieści się w granicach ±2 Ω, uważa się to za normalne. Jeśli rzeczywista wartość rezystancji zbytnio różni się od wartości nominalnej rezystancji, oznacza to słabą wydajność lub uszkodzenie.
Test nagrzewania termistora przeprowadza się przy założeniu, że normalny test temperatury jest normalny. Jeżeli przy użyciu opisanej powyżej metody pomiaru rezystancji za pomocą multimetru zostanie wykryte, że termistor działa prawidłowo, można przeprowadzić drugi etap testu: test nagrzewania, umieść źródło ciepła w pobliżu termistora PTC, aby go ogrzać, i użyj multimetr do monitorowania, czy wartość jego rezystancji rośnie wraz ze wzrostem temperatury. Jeśli tak, oznacza to, że termistor jest normalny. Jeśli wartość rezystancji się nie zmienia, oznacza to, że jego działanie nie jest dobre. , nie można już używać. W tym momencie należy zachować ostrożność, aby nie zbliżyć źródła ciepła zbyt blisko termistora PTC ani nie dotknąć bezpośrednio termistora, aby zapobiec jego spaleniu.
2. Wykrywanie termistora o ujemnym współczynniku temperaturowym
W przypadku korzystania z technologii pomiaru rezystancji multimetrem w celu sprawdzenia jakości termistora o ujemnym współczynniku temperaturowym, metoda jest taka sama, jak w przypadku pomiaru zwykłej stałej rezystancji, to znaczy wybiera się odpowiednią barierę elektryczną w oparciu o rezystancję nominalną termistora o ujemnym współczynniku temperaturowym. Możesz bezpośrednio zmierzyć rzeczywistą wartość Rt. Ponieważ jednak termistor NTC jest bardzo wrażliwy na temperaturę, podczas testów należy zwrócić szczególną uwagę na kilka kwestii:
(1) ARt jest mierzony przez producenta, gdy temperatura otoczenia wynosi 25 stopni. Dlatego też pomiar Rt multimetrem należy przeprowadzić także w temperaturze otoczenia zbliżonej do 25 stopni, aby mieć pewność, że pomiar będzie wiarygodny.
(2) Moc pomiaru nie może przekraczać określonej wartości, aby uniknąć błędów pomiaru spowodowanych wpływem nagrzewania prądu.
(3) Uważaj, aby podczas testu nie przytrzasnąć korpusu termistora rękami, aby zapobiec wpływowi temperatury ciała ludzkiego na test.
W przypadku korzystania z technologii pomiaru rezystancji multimetrem w celu oszacowania współczynnika temperaturowego t termistora o ujemnym współczynniku temperaturowym, najpierw zmierz wartość rezystancji Rt1 w temperaturze pokojowej t1, a następnie użyj lutownicy jako źródła ciepła w pobliżu termistora Rt, aby zmierzyć wartość rezystancji . RT2 i za pomocą termometru zmierz w tym momencie średnią temperaturę t2 na powierzchni termistora RT, a następnie ją oblicz, tak aby wynik testu był dokładny.
