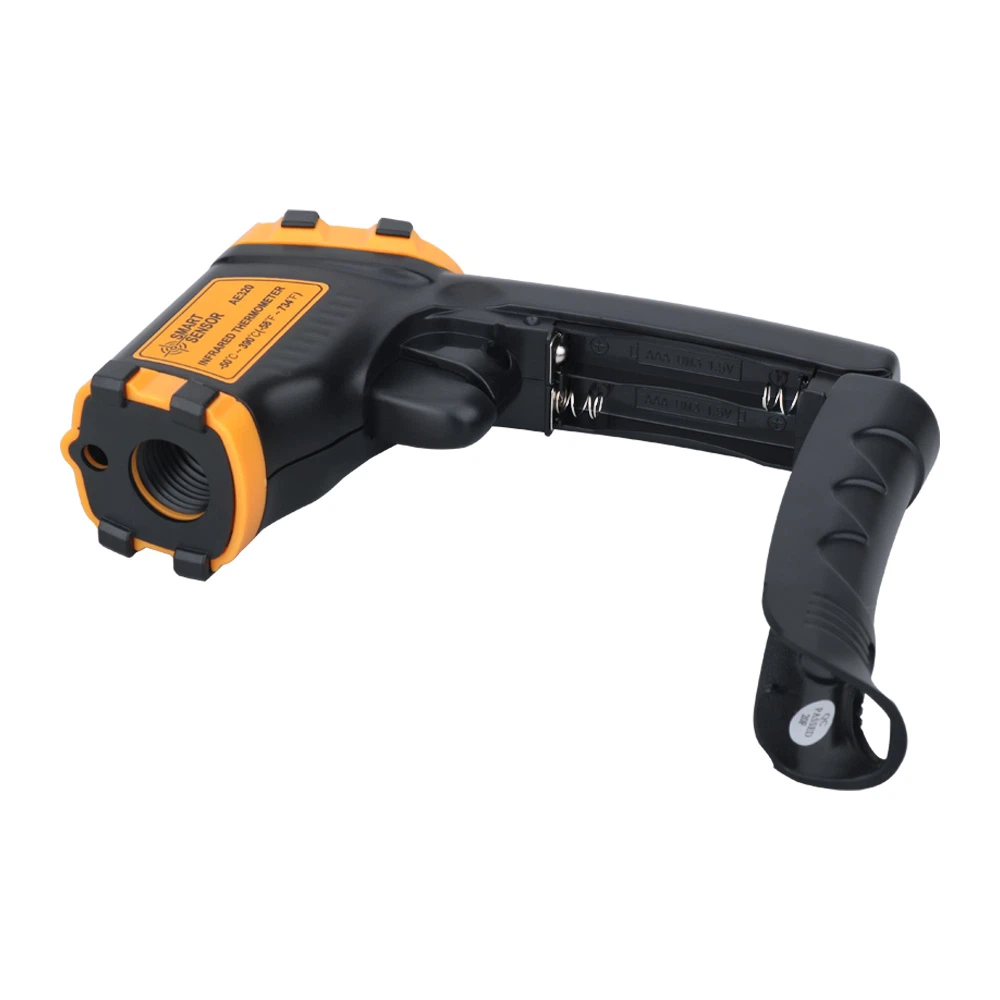

Charakterystyka konstrukcji termometru na podczerwień i analiza jego zasady
Światło podczerwone odbierane od mierzonego obiektu jest skupiane przez soczewkę przechodzącą przez filtr na detektorze. Detektor poprzez pomiar gęstości promieniowania obiektu całkuje, w wyniku czego powstaje sygnał prądowy lub napięciowy proporcjonalny do temperatury, a następnie podłączany do elementów elektrycznych, dokonuje linearyzacji sygnału temperatury, koryguje obszar emisyjności i konwertuje na standardowy sygnał wyjściowy.
Zasadniczo istnieją dwa rodzaje pirometrów przenośnych i pirometrów stacjonarnych, dlatego przy wyborze odpowiedniego pirometru na podczerwień dla różnych punktów pomiarowych najważniejsze będą następujące cechy:
1. Obserwacja
Wzrok spełnia tę rolę, pirometr służy do pomiaru bryły lub punktu pomiarowego, można zobaczyć duży obszar mierzonego obiektu, często nie można go zobaczyć. W przypadku małego mierzonego obiektu i większej odległości pomiaru zaleca się celownik w postaci soczewki ze skalą na desce rozdzielczej lub laserowym punktem celowniczym.
2, obiektyw
Soczewka do wyznaczania mierzonego punktu pirometru, w przypadku dużych obiektów, zazwyczaj o stałej ogniskowej pirometru może wystarczyć. Jednak w odległości pomiarowej od punktu ostrości obraz krawędzi punktu pomiarowego nie będzie wyraźny. Z tego powodu lepszym rozwiązaniem jest zastosowanie obiektywu zmiennoogniskowego, w podanym zakresie powiększenia pirometr można dostosować do pomiaru odległości, najnowszy pirometr z wymiennymi soczewkami zmiennoogniskowymi, soczewką bliższą i dalszą można wymieniać bez przeglądu kalibracji.
3, czujnik, czyli odbiornik widmowy
Temperatura jest odwrotnie proporcjonalna do długości fali. W niskiej temperaturze obiektu bardzo odpowiedni jest długofalowy obszar widma czułego czujnika (czujnik termoelektryczny lub czujnik termoelektryczny), w wysokich temperaturach zostanie wykorzystana czułość krótkofalowa, na którą wpływają german, krzem, ind - gal i inne elementy czujnika fotoelektrycznego.
