Jak korzystać z multimetru cyfrowego
Multimetr cyfrowy jest jednym z najczęściej używanych narzędzi do pomiaru prądu, napięcia i rezystancji. W tym artykule szczegółowo opisano pięć typowych metod korzystania z multimetrów cyfrowych!
Multimetr cyfrowy jest jednym z najczęściej używanych narzędzi do pomiaru prądu, napięcia i rezystancji. Często będziemy go używać w konserwacji, ale początkujący nie wiedzą, jak bardzo dobrze korzystać z multimetrów cyfrowych. W tym artykule przedstawiono zastosowanie multimetrów cyfrowych. Spójrzmy!
Jak korzystać z multimetru cyfrowego: określ, czy obwód lub urządzenie jest naładowane, czy nie
Przekładnia napięcia AC multimetru cyfrowego jest bardzo czuła, nawet jeśli wokół niej występuje małe indukowane napięcie, można ją wyświetlić. Dzięki tej funkcji może być używany jako długopis testowy. Użycie jest następujące:
Ustaw multimetr na bloku AC20V, czarny przewód pomiarowy jest zawieszony, a czerwony przewód pomiarowy styka się z trasą lub urządzeniem z boku. W tym momencie wyświetli się multimetr. Jeśli wyświetlana liczba mieści się w zakresie od kilku woltów do kilkunastu woltów (różne mierniki wyświetlają różne wartości), oznacza to, że linia lub urządzenie jest naładowane, jeśli wyświetlana wartość wynosi zero lub jest bardzo mała, co oznacza, że linia lub urządzenie nie jest naładowane.

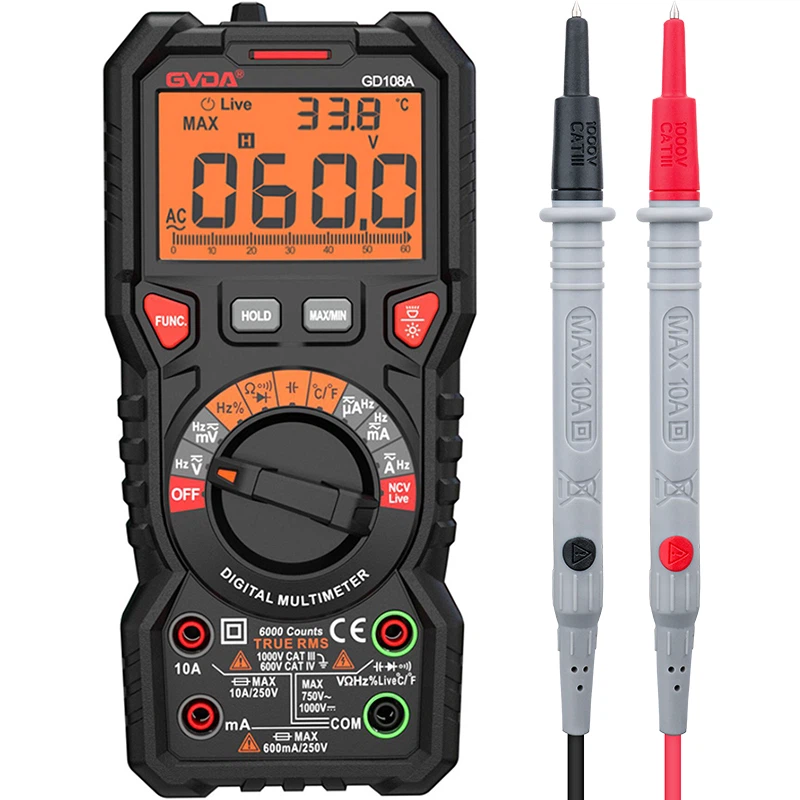

Jak korzystać z multimetru cyfrowego
Pierwsza metoda: możesz użyć powyższej metody do oceny. Większa liczba to linia pod napięciem, a mniejsza liczba to linia neutralna. Ta metoda musi być w kontakcie z mierzoną linią lub urządzeniem.
Druga metoda: Nie jest wymagany kontakt z mierzoną linią lub urządzeniem. Przekręć multimetr na blok AC2V, czarny długopis testowy wisi w powietrzu, przytrzymaj czerwony długopis testowy i delikatnie przesuń końcówkę pióra wzdłuż linii, jeśli miernik pokazuje w tym czasie kilka woltów, oznacza to, że linia jest przewód pod napięciem. Jeśli na wyświetlaczu jest tylko kilka dziesiątych wolta lub nawet mniej, oznacza to, że linia jest linią zerową. Ta metoda oceny nie styka się bezpośrednio z linką, co jest nie tylko bezpieczne, ale także wygodne i szybkie.
Jak korzystać z multimetru cyfrowego trzy: znajdź punkt przerwania kabla
Gdy w kablu występuje przerwa, tradycyjna metoda polega na użyciu multimetru w celu znalezienia punktu przerwania odcinek po odcinku kabla, co nie tylko powoduje stratę czasu, ale także w znacznym stopniu uszkadza izolację kabla. Korzystając z charakterystyki indukcyjności multimetru cyfrowego, można szybko znaleźć punkt odłączenia kabla. Najpierw użyj przekładni oporowej, aby określić, który przewód rdzenia kabla jest uszkodzony, a następnie podłącz jeden koniec przerwanego przewodu rdzenia do zasilacza AC220V, następnie obróć multimetr do pozycji przekładni AC2V, z czarnym przewodem pomiarowym wiszącym w powietrza, trzymając czerwony przewód pomiarowy Delikatnie przesuń końcówkę pióra wzdłuż linii, jeśli miernik pokazuje napięcie kilku woltów lub dziesiątych części wolta (ze względu na różne przewody), jeśli przesunie się do określonej pozycji, wyświetlacz na miernik nagle znacznie spada, zapisz W tej pozycji punkt przerwania znajduje się zwykle między 10 a 20 cm przed tą pozycją.
Ta metoda może również znaleźć punkt zerwania drutów oporowych, takich jak wadliwe koce elektryczne.
Jak korzystać z multimetru cyfrowego cztery: zmierzyć częstotliwość zasilacza UPS
Dla zasilacza UPS stabilność napięcia na zacisku wyjściowym jest ważnym parametrem, a częstotliwość jego wyjścia jest również bardzo ważna, ale nie można jej zmierzyć bezpośrednio zakresem częstotliwości multimetru cyfrowego, ponieważ napięcie, które zakres częstotliwości, który może wytrzymać, jest bardzo niski, tylko kilka woltów. W tym czasie transformator obniżający napięcie 220 V/6 V lub 220 V/4 V można podłączyć do wyjściowego końca zasilacza UPS w celu zmniejszenia napięcia bez zmiany częstotliwości zasilania, a następnie podłączyć plik częstotliwości do wyjścia transformatora do pomiaru zasilania UPS. Częstotliwość.
Jak korzystać z multimetru cyfrowego pięć: użyj multimetru cyfrowego, aby przetestować jakość triody
Użyj przekładni diodowej, aby zmierzyć jeden pin, który jest podłączony do pozostałych dwóch pinów, ale dwa piny nie są połączone (w przypadku mierników cyfrowych, jeśli pin wspólny dla pozostałych dwóch pinów jest podłączony do czerwonego długopisu, to jest to NPN Rura, jeśli jest połączona z czarnym długopisem, to jest to rura PNP, jeśli jest to stół wskaźnikowy, jest dokładnie odwrotnie.), ten pin to zestaw podstawowy B, a B został wdmuchnięty do rury. (Nie dotyczy wewnętrznej diody zabezpieczającej)
Jeśli spadek napięcia zmierzony przez przekładnię diodową jest większy niż {{0}},5 V, jest to rura krzemowa, a jeśli wynosi około 0,2 V, jest to lampa germanowa.
Następnie włóż zmierzoną triodę do gniazda HFE zgodnie z pinem, zmień na plik HFE i można zmierzyć powiększenie DC. (Dotyczy to tylko zwykłych lamp małej mocy, ale nie dotyczy lamp dużej mocy. Lampy dużej mocy Guowei wymagają dużej mocy napędowej, której multimetr nie może zapewnić.) Powiększenie HFE DC ogólnych lamp małej mocy jest 30-1000 Jeden z pinów, zmierzone napięcie będzie o kilka miliwoltów większe niż drugi pin, wtedy ten pin to emiter E, a pozostały spadek napięcia o kilka miliwoltów to kolektor C. Jeśli dioda jest używany do pomiaru Dowolne dwa piny są połączone, wtedy rura została zepsuta i uszkodzona; jeśli nie jest podłączony, użyj metody testu diody za pomocą multimetru cyfrowego, aby zmierzyć diodę za pomocą multimetru cyfrowego. Gdy jest włączony, wyświetli kilka dziesiątych lub punkt Kilka. Przy ponownej wymianie miernika (czyli po odcięciu) wyświetla się jako 1, a przy wyświetleniu 1 czarny długopis jest podłączony do anody diody, a czerwony do katody diody. Jeśli jest inaczej, to musi być zła dioda. Jeśli wynik wynosi 1 przy dwukrotnym pomiarze, dioda jest rozwarta. Jeśli oba pomiary wynoszą kilka dziesiątych lub jedno i drugie, oznacza to, że dioda uległa awarii.
Multimetr cyfrowy posiada przekładnię do pomiaru diod. Najpierw ustaw przełącznik biegów na ten bieg, podłącz czerwony długopis do jednej stopy, a czarny długopis, aby dotknąć pozostałych dwóch stóp. Jeśli oba są połączone, jest to typ PNP, a czerwony długopis jest podłączony do podstawy.
Jeśli żadne nie działa, istnieją dwa przypadki:
1. Jeśli długopis testowy jest podłączony z obu stron, jest to NPN, a czerwony długopis jest podłączony do podstawy;
2. Gdy jeden z przewodów pomiarowych jest przeniesiony, drugi nie. To jest PNP, a baza to ta, która jest przenoszona.
Czerwony długopis testowy jest podłączony do jednej stopy, a czarny długopis dotyka pozostałych dwóch stóp. Jeśli jeden jest podłączony, a drugi nie jest podłączony, jeśli dwa nie są połączone, jest to PNP. Zanim czarny długopis zdążył połączyć się z bazą.
Wykrywanie tranzystorów (za pomocą „przekładni diodowej”)
Pomiar dodatni: czerwony długopis jest podłączony do bieguna dodatniego, a czarny długopis jest podłączony do bieguna ujemnego, który może wyświetlać spadek napięcia złącza PN. Zwykle powinien wyświetlać {{0}},500~0,700 dla rurki silikonowej i 0,150~0,300 dla rurki germanowej.
Test odwrotny: czarny długopis jest podłączony do bieguna dodatniego, czerwony długopis jest podłączony do bieguna ujemnego i powinien normalnie wyświetlać "1".
Zarówno pomiary dodatnie, jak i ujemne wynoszą 0 lub 1, co wskazuje na uszkodzenie rurki.
Trioda jest wykrywana zgodnie z wyżej wymienioną metodą wykrywania diody. Najpierw określ kolektor C i emiter E i za pomocą miernika zmierz spadek napięcia w kierunku przewodzenia na dwóch złączach PN. Mniejszy spadek napięcia to kolektor C, większy spadek napięcia to emiter E, a wspólną elektrodą używaną do dwóch pomiarów jest czerwony długopis, ta rura jest typu NPN, wspólny biegun to czarny długopis, ta rura jest typu PNP.
Podczas testowania należy zwrócić uwagę na powyższe metody wykrywania: jeśli dwa końce złącza PN są połączone równolegle z rezystancją mniejszą niż 700 omów, wyświetlana wartość będzie mała. W tej chwili nie myśl ślepo, że tranzystor jest uszkodzony. Możesz przyspawać jeden koniec oporu i przetestować ponownie. Ta rura jest mierzona podczas spawania.
Rezystancja między CE zwykłych triod powinna być nieskończona. W przypadku tranzystorów z rezystancją wewnętrzną istnieje pewna rezystancja między CE.
Za pomocą multimetru cyfrowego zmierz bieguny triody
Ponadto multimetry cyfrowe mają na ogół gniazdo do pomiaru triody, czyli dwa rzędy czterech małych otworów. Wkładasz do niego triodę. Jeśli jest włożony prawidłowo, zostanie wyświetlone powiększenie triody. Jeśli zostanie włożony nieprawidłowo, nie będzie się liczył. Tak bardzo wygodne.
kanał N.:
1) Czerwony przewód pomiarowy jest podłączony do pierwszego styku, a czarny przewód pomiarowy do pozostałych dwóch styków. W tym momencie nie ma odczytu na multimetrze, to znaczy nie ma odpowiedzi, wtedy czerwony przewód pomiarowy jest podłączony do bieguna G.
2) Czerwony przewód pomiarowy jest podłączony do drugiego styku, czarny przewód pomiarowy jest podłączony do trzeciego styku, jest odczyt, czyli jest podłączony, czerwony przewód pomiarowy się nie porusza, czarny przewód pomiarowy jest podłączony do bieguna G (który został zmierzony), a następnie ponownie podłączony jest czarny przewód pomiarowy. Podłącz trzeci pin i okazało się, że nie może działać, (to znaczy, że rura 9,9 proc. jest dobra), (drugi pin i trzeci pin są połączone, ponieważ pierwszy krok już go naładował, a później awaria jest, ponieważ Kiedy czerwony przewód pomiarowy jest podłączony do drugiej nóżki, czarny przewód pomiarowy został rozładowany po podłączeniu do pierwszej nóżki).
3) Czerwony przewód pomiarowy jest podłączony do trzeciego styku, czarny przewód pomiarowy jest podłączony do drugiego styku i następuje odczyt, następnie czerwony przewód pomiarowy jest podłączony do bieguna S, a czarny przewód pomiarowy jest podłączony do biegun D.
Kondensator testowy ma przekładnię pojemnościową P, rezystor testowy ma przekładnię rezystancyjną R, napięcie testowe ma przekładnię napięciową V, a prąd testowy ma przekładnię prądową A.
Poprzez powyższe wprowadzenie do korzystania z multimetrów cyfrowych, musisz mieć pewne zrozumienie i możesz łatwo sobie z tym poradzić w trakcie późniejszego korzystania z niego!
