Wprowadzenie do zasad i metod badania mierników natężenia oświetlenia
1. Zasada badania oświetlenia
Oświetlenie to gęstość powierzchniowa strumienia świetlnego odbieranego na oświetlonej płaszczyźnie. Miernik natężenia oświetlenia to przyrząd służący do pomiaru natężenia oświetlenia na oświetlanej powierzchni. Jest to jeden z najczęściej stosowanych przyrządów do pomiaru oświetlenia.

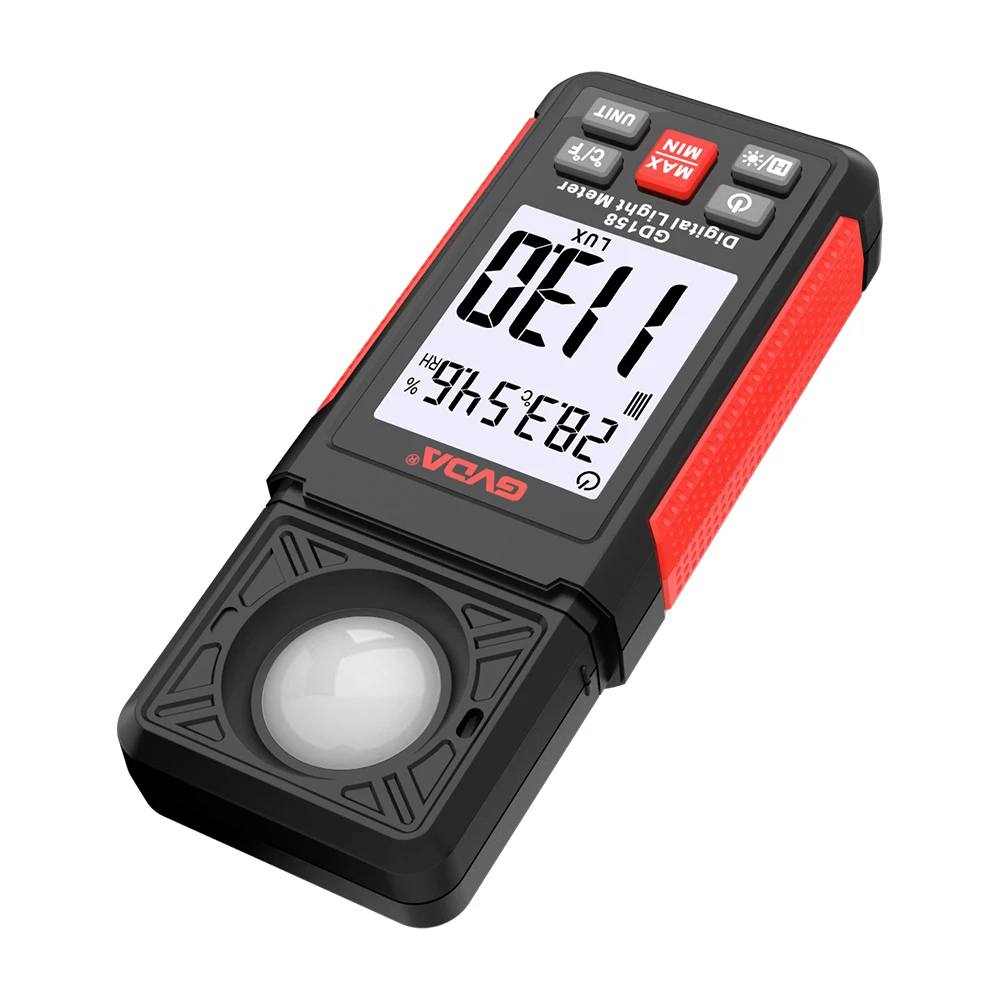

2. Zasada budowy miernika natężenia oświetlenia
Miernik natężenia oświetlenia składa się z dwóch części: głowicy fotometrycznej (zwanej także sondą odbierającą światło, zawierającą odbiornik, filtr par V(λ) i korektor cosinus) oraz wyświetlacza odczytowego.
Etapy i metody pomiaru
W pomieszczeniu pracy oświetlenie należy zmierzyć w każdym miejscu pracy (np. biurko, stół warsztatowy), a następnie uśrednić. W przypadku pustych pomieszczeń lub pomieszczeń niepracujących, w których miejsce pracy nie jest określone, zwykle wybiera się, jeśli używane jest wyłącznie oświetlenie ogólne
Zmierz natężenie oświetlenia na płaszczyźnie poziomej o wysokości 0,8 m. Podziel obszar pomiarowy na kwadraty (lub prawie kwadraty) o jednakowej wielkości, zmierz natężenie oświetlenia Ei w środku każdego kwadratu, a jego średnie natężenie oświetlenia będzie równe średniemu oświetleniu w każdym punkcie, czyli
Gdzie Eav - średnie oświetlenie obszaru pomiarowego, lx;
Ei --natężenie oświetlenia w środku każdej siatki pomiarowej, lx;
N--Liczba punktów pomiarowych.
Jednorodność oświetlenia odnosi się do stosunku minimalnego oświetlenia do średniego oświetlenia na określonej powierzchni, czyli:
We wzorze Emin--odnosi się do minimalnego oświetlenia mierzonej powierzchni, lx.
W tym doświadczeniu powierzchnia punktu pomiarowego rozmieszczona w pomieszczeniu może być powierzchnią wyznaczoną, a minimalne oświetlenie można uznać za minimalną wartość oświetlenia w mierzonym punkcie.
Zmierz długość boku każdego kwadratu w pomieszczeniu do mb. Duży pokój może
Gdzie Eav - średnie oświetlenie obszaru pomiarowego, lx;
Ei --natężenie oświetlenia w środku każdej siatki pomiarowej, lx;
N--Liczba punktów pomiarowych.
Jednorodność oświetlenia odnosi się do stosunku minimalnego oświetlenia do średniego oświetlenia na określonej powierzchni, czyli:
We wzorze Emin--odnosi się do minimalnego oświetlenia mierzonej powierzchni, lx.
W tym doświadczeniu powierzchnia punktu pomiarowego rozmieszczona w pomieszczeniu może być powierzchnią wyznaczoną, a minimalne oświetlenie można uznać za minimalną wartość oświetlenia w mierzonym punkcie.
Długość boku każdego kwadratu w pomieszczeniu wynosi mb. W przypadku dużego pomieszczenia można zastosować 2-4 m. Punkty pomiarowe rozmieszczone są wzdłuż linii środkowej długich i wąskich obszarów ruchu, takich jak chodniki i schody, w odstępach co 1-2 m; płaszczyzną pomiaru jest poziom gruntu lub płaszczyzna pozioma znajdująca się 150 mm nad podłożem.
Im większa liczba punktów pomiarowych, tym dokładniejsza jest uzyskiwana średnia wartość oświetlenia, ale wymaga też więcej czasu i energii. Jeżeli dopuszczalny błąd pomiaru Eav wynosi ±10%, obciążenie pracą można zmniejszyć dobierając minimalne punkty pomiarowe zgodnie ze wskaźnikiem kształtu komory. Zależność między nimi przedstawiono w tabeli 1. Jeżeli liczba lamp jest dokładnie równa liczbie punktów pomiarowych podanych w tabeli, należy dodać dodatkowe punkty pomiarowe.
