Pomiar multimetrem w celu oceny mnemonika triody
Typ lampy triodowej i rozróżnianie pinów to podstawowa umiejętność początkujących w technice elektronicznej, aby pomóc czytelnikom szybko opanować metody pomiaru pomiaru, autor podsumował cztery frazy mnemonika: „trzy do góry nogami, znajdź bazę; złącze PN, ustaw typ rurki; wzdłuż strzałek, ugięcie dużego pomiaru nie pozwala na przesunięcie ust."
1, trzy do góry nogami, znajdź słup bazowy
Jak wszyscy wiemy, trioda jest urządzeniem półprzewodnikowym zawierającym dwa złącza PN. W zależności od połączenia złącza PN jest ono inne i można je podzielić na dwa różne typy triod przewodzących typu NPN i PNP.

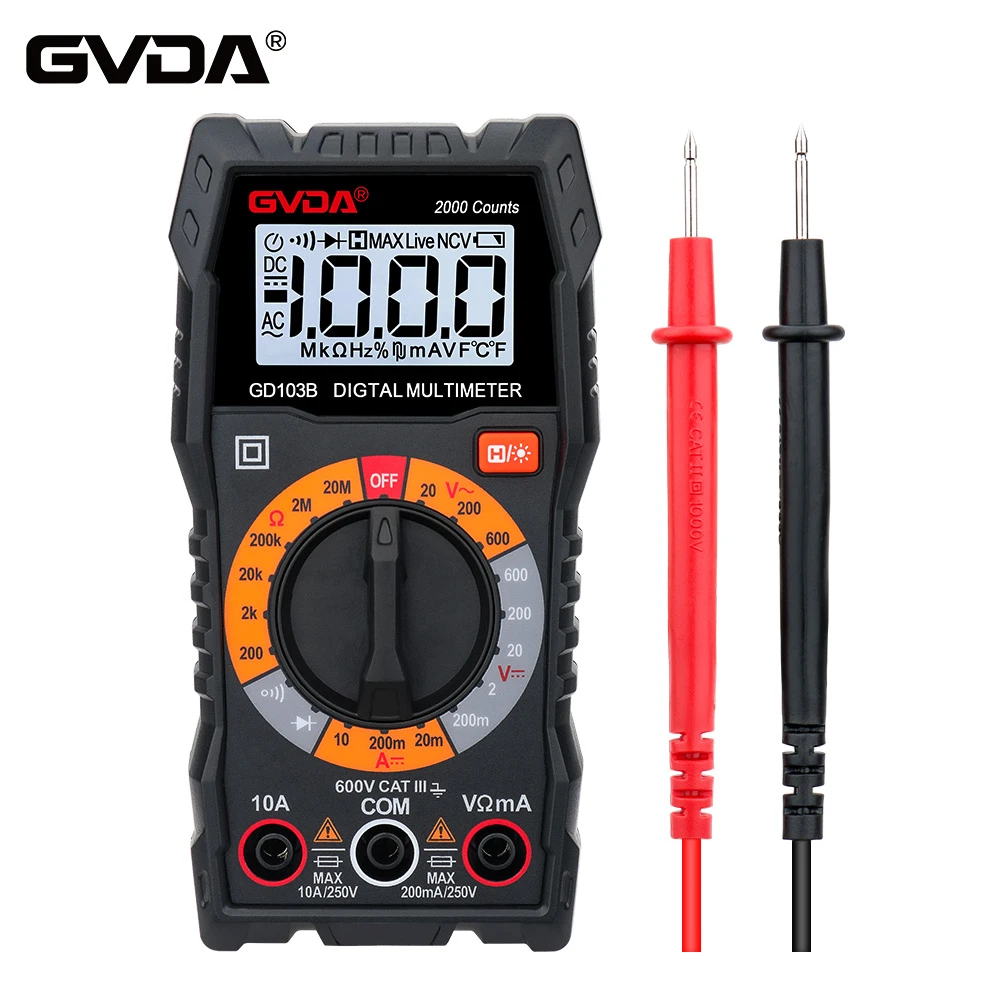

Aby przetestować triodę, użyj ogranicznika omowego multimetru i wybierz ogranicznik R×100 lub R×1k. W przypadku multimetru ze wskaźnikiem czerwony długopis jest podłączony do ujemnego bieguna akumulatora wewnątrz miernika, a czarny długopis jest podłączony do dodatniego bieguna akumulatora wewnątrz miernika. Zakładając, że nie wiemy, czy testowany tranzystor jest typu NPN, czy PNP i nie jesteśmy w stanie stwierdzić, jaką elektrodą jest każdy pin. Pierwszym krokiem w teście jest określenie, który pin jest podstawą. W tym momencie bierzemy dowolne dwie elektrody (np. dwie elektrody dla 1, 2), za pomocą multimetru dwoma długopisami odwróconymi do góry nogami, aby zmierzyć jej rezystancję dodatnią i ujemną, obserwujemy kąt odchylenia igły; następnie weź odpowiednio 1, 3 dwie elektrody i 2, 3 dwie elektrody do góry nogami, aby zmierzyć ich rezystancję dodatnią i ujemną, i obserwuj kąt odchylenia igły. W tych trzech odwróconych pomiarach muszą być dwa podobne pomiary: to znaczy odwrócony pomiar odchylenia igły, odchylenie niewielkie; pozostałą należy odwrócić przed i po pomiarze kąta odchylenia wskazówki jest bardzo mały, tym razem niezmierzony pin jest taki, że szukamy elektrody bazowej.
2, złącze PN, typ rury stałej
Po znalezieniu bazy tranzystora możemy na podstawie kierunku złącza PN pomiędzy bazą a pozostałymi dwiema elektrodami określić typ przewodzący lampy. Czarny długopis multimetru zetknie się z podstawą, czerwony długopis zetknie się z dwiema pozostałymi elektrodami w dowolnej elektrodzie, jeśli kąt odchylenia główki wskazówki jest bardzo duży, oznacza to, że mierzony tranzystor jest dla lampy typu NPN; jeżeli kąt odchylenia główki wskazówki jest bardzo mały, to rurkę mierzy się dla typu PNP.
3, wzdłuż strzałki, ugięcie
Znajdź podstawę b, pozostałe dwie elektrody, które są kolektorem c, a które emiterem e? W tym momencie możemy zastosować metodę pomiaru prądu penetracyjnego ICEO, aby określić kolektor c i emiter e.
(1) w przypadku tranzystora typu NPN, zasada przepływu prądu penetracyjnego w przypadku tranzystora typu NPN, z czarnym i czerwonym pisakiem multimetru odwrócony pomiar dwóch biegunów pomiędzy dodatnią i ujemną rezystancją Rce i Rec, chociaż oba pomiary na multimetrze kąt odchylenia wskazówki jest bardzo mały, ale obserwuj uważnie, zawsze będzie nieco większy kąt odchylenia, przepływ prądu w tym momencie musi być: czarny długopis → c → b → e → czerwony długopis, przepływ prądu dokładnie taki taki sam jak symbol tranzystora. Kierunek przepływu prądu jest dokładnie taki sam jak symbol triody w kierunku strzałki, więc tym razem czarny długopis należy podłączyć do kolektora c, czerwony długopis należy podłączyć do emitera e.
(2) W przypadku tranzystora typu PNP powód jest podobny jak w przypadku typu NPN, przepływ prądu musi być następujący: czarny długopis → biegun e → biegun b → biegun c → czerwony pisak, przepływ prądu jest również zgodny z kierunkiem strzałka w symbolu tranzystora, więc w tym momencie czarny długopis musi być podłączony do emitera e, czerwony długopis musi być podłączony do kolektora c.
4. Nie mierz, ruszaj ustami
Jeśli w procesie pomiarowym „wzdłuż strzałki ugięcie”, jeśli z powodu odwrócenia dwóch pomiarów przed i po odchyleniu wskazówki są zbyt małe, aby je rozróżnić, musimy „ruszyć ustami”. Specyficzna metoda polega na tym, że „wzdłuż strzałki odchyla się dwa pomiary, dwiema rękami ściska się dwa pisaki i łączy stopę rurki z ustami, aby pomieścić (lub z językiem) elektrodę podstawową b, nadal metodą dyskryminacji „wzdłuż strzałki, odchylenie dużego” można odróżnić od kolektora c i emitera e. Które ciało ludzkie odgrywa rolę oporu polaryzacji prądu stałego, celem jest uczynienie efektu bardziej oczywistym .
