Amperomierz cęgowy
Miernik cęgowy (miernik cęgowy) to przyrząd, który integruje przekładnik prądowy i amperomierz. Jest to ważna gałąź multimetru cyfrowego. Jego zasada działania jest taka sama jak w przypadku przekładnika prądowego do pomiaru prądu. Miernik cęgowy składa się z przekładnika prądowego i amperomierza. Żelazny rdzeń przekładnika prądowego można otworzyć, gdy klucz jest dokręcony; drut, przez który przepływa mierzony prąd, może przejść przez otwór żelaznego rdzenia bez jego przecinania, a żelazny rdzeń jest zamknięty po zwolnieniu klucza. Badany drut obwodu przechodzący przez żelazny rdzeń staje się cewką pierwotną przekładnika prądowego, w której prąd jest indukowany w cewce wtórnej poprzez przepływ prądu. Aby amperomierz podłączony do cewki wtórnej wskazywał{0}}prąd badanej linii.
Miernik cęgowy można zmienić na różne zakresy poprzez przesunięcie przełącznika. Nie wolno jednak pracować przy włączonym zasilaniu podczas zmiany biegów. Dokładność miernika cęgowego na ogół nie jest wysoka, zwykle od 2,5 do 5 stopni. Dla wygody użytkowania w mierniku znajdują się również przełączniki różnych zakresów do pomiaru różnych poziomów prądu i pomiaru napięcia.
Miernik cęgowy był pierwotnie używany do pomiaru prądu przemiennego, ale teraz multimetr ma wszystkie funkcje, które może mierzyć napięcie prądu przemiennego i stałego, prąd, pojemność, diodę, triodę, rezystancję, temperaturę, częstotliwość itp.
Miernik cęgowy to miernik używany do pomiaru wielkości prądu w działającej linii elektrycznej i może mierzyć prąd bez przerwy. Jest to przyrząd elektryczny specjalnie zaprojektowany do pomiaru wysokiego prądu przemiennego.
Amperomierz cęgowy jest również nazywany miernikiem cęgowym, a Tajwan jest bardziej nazywany miernikiem hakowym.
Amperomierz cęgowy to wygodny przyrząd testowy (znany również jako pomiar nieniszczący) do wykrywania prądu bez odcinania obwodu przez zaciskanie drutu.
Multimetry analogowe i multimetry cyfrowe odcinają obwód w celu wykrycia prądu, podczas gdy amperomierz cęgowy jest zaciskany tylko na zewnętrznej warstwie przewodu pod napięciem w celu wykrycia prądu. Operacja jest prosta i może bezpiecznie wykrywać duże prądy bez bezpośredniego podłączania obwodu.
Mierniki cęgowe, multimetry i mierniki rezystancji izolacji mają analogowy wskaźnik i cyfrowy.
Standardowy zakres wykrywania: AC i DC to około 2A do 200A lub 400A, a istnieją produkty, które mogą wykryć wysoki prąd 2000A;
Istnieją również produkty do wykrywania wycieków, które mogą wykrywać małe prądy o wartości kilku mA, oraz produkty, które mogą wykrywać rzeczywistą wartość RMS (True RMS) fal niesinusoidalnych innych niż fale sinusoidalne, takie jak zasilacze transformatorowe i zasilacze impulsowe.
Podstawowe informacje o mierniku cęgowym
1: Wykryty obiekt
Według różnych obiektów wykrywania, prąd przemienny, prąd stały lub prąd upływowy, aby wybrać model;
2: Wykrywalny rozmiar największego przewodnika

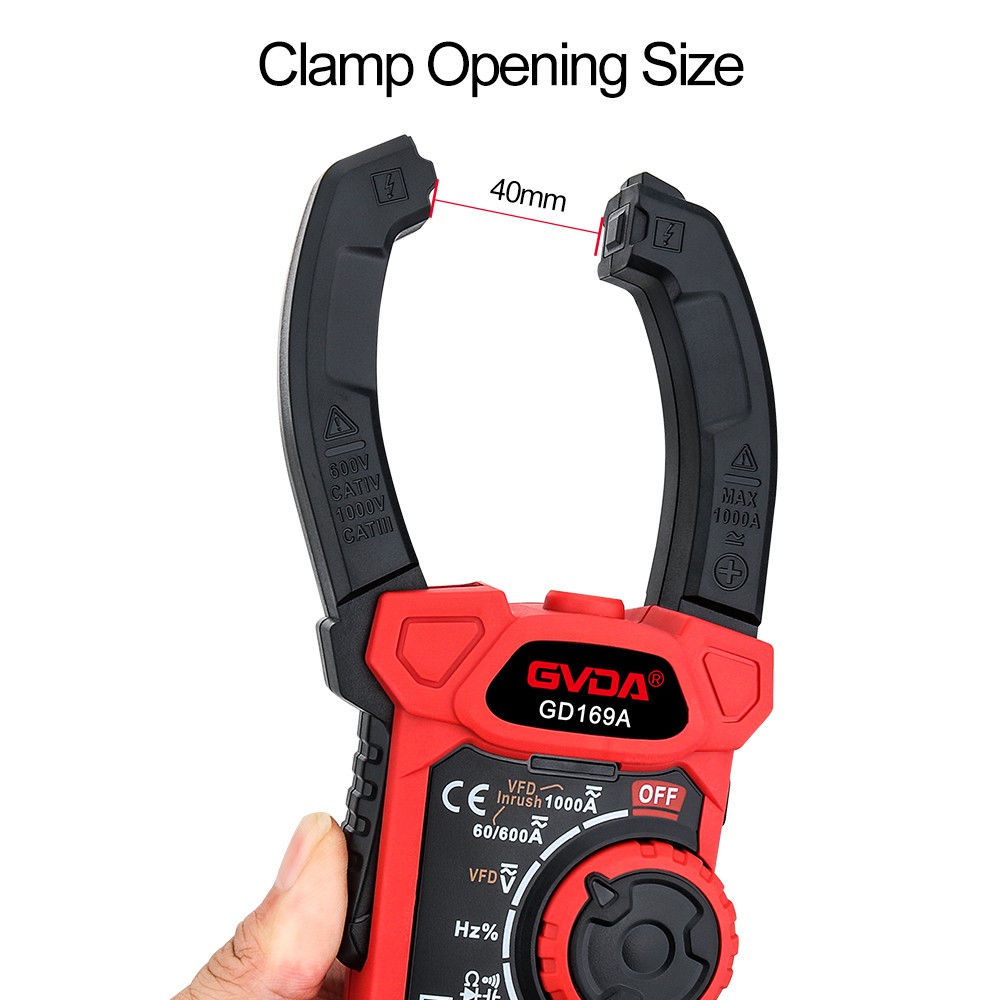

W miejscu testowania istnieją różne specyfikacje od średnicy 21 mm do średnicy 53 mm.
3: Czy konieczne jest wykrycie prawdziwej wartości?
Amperomierz cęgowy wykorzystujący metodę wartości średniej nie może poprawnie wykrywać obwodów niesinusoidalnych, takich jak silniki i obwody transformatorów. Aby wykryć takie obwody, należy użyć amperomierza cęgowego prawdziwej wartości skutecznej.
4: Inne funkcje
Nie tylko może wykryć prąd, ale także funkcję wykrywania i wyjście nagrywania w jednym modelu.
Klasyfikacja miernika cęgowego
Zgodnie z jego strukturą i zastosowaniem dzieli się na typ transformatora i układ elektromagnetyczny.
Powszechnie stosowany jest amperomierz cęgowy typu transformatorowego, który składa się z przekładnika prądowego i instrumentu układu prostownika. Może mierzyć tylko prąd przemienny. Odchylenie ruchomej części instrumentu elektromagnetycznego nie ma nic wspólnego z polaryzacją prądu, więc można go używać zarówno do prądu przemiennego, jak i stałego.
