Znaczenie mierników cęgowych

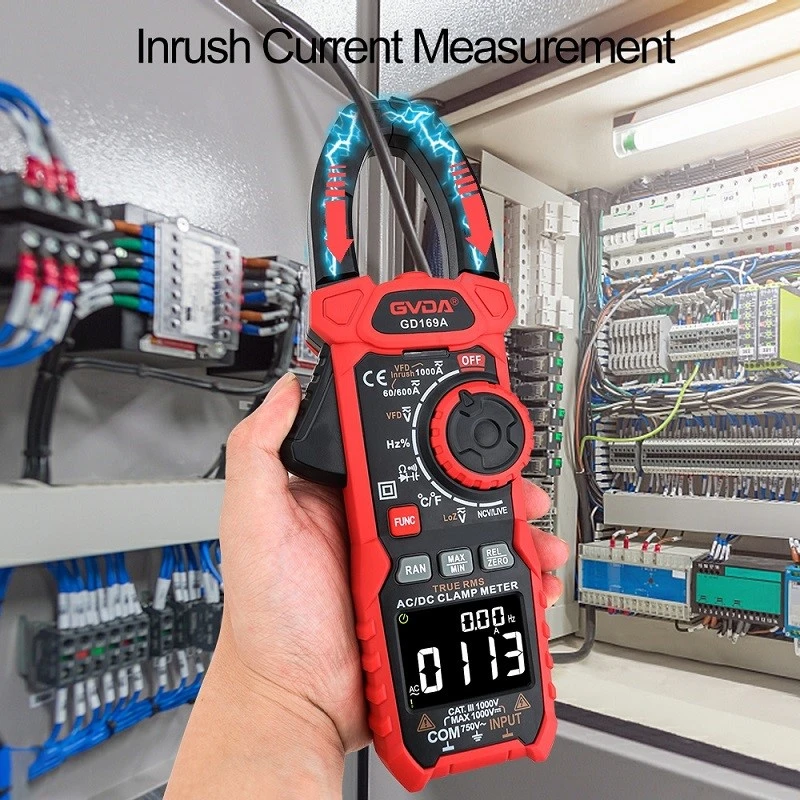

Amperomierz cęgowy to połączenie przekładnika prądowego i amperomierza. Żelazny rdzeń przekładnika prądowego można otworzyć po naciśnięciu klucza; drut, przez który przepływa mierzony prąd, może przejść przez żelazny rdzeń. Mierzony przewód obwodu staje się cewką pierwotną przekładnika prądowego, a prąd jest indukowany w prądzie cewki wtórnej.
Zwykle podczas pomiaru prądu zwykłym amperomierzem konieczne jest odcięcie obwodu i wyłączenie obwodu przed podłączeniem amperomierza do pomiaru. Jest to bardzo uciążliwe, a czasami silnik w normalnej pracy na to nie pozwala. W tej chwili znacznie wygodniej jest użyć amperomierza cęgowego, który może mierzyć prąd bez odcinania obwodu.
Miernik cęgowy można zmienić na różne zakresy, zmieniając bieg przełącznika. Ale nie wolno pracować z elektrycznością podczas zmiany biegów. Miernik cęgowy generalnie nie ma wysokiej dokładności, zwykle od 2,5 do 5 stopni. Dla wygody użytkowania w mierniku znajdują się przełączniki różnych zakresów funkcji pomiaru różnych poziomów prądu i pomiaru napięcia.
Mierniki cęgowe były pierwotnie używane do pomiaru prądu przemiennego. , ale teraz multimetr ma również kilka funkcji, które mogą mierzyć napięcie AC i DC, prąd, pojemność, diodę, triodę, rezystancję, temperaturę, częstotliwość i tak dalej.
Amperomierz cęgowy może mierzyć fotowoltaiczny prąd stały i wyjściowy prąd przemienny falownika. Należy zwrócić szczególną uwagę na: niektóre amperomierze cęgowe nie posiadają funkcji DC, szczęki muszą być szczelnie zamknięte, a zakres nie może być zmieniany przy włączonym zasilaniu.
