Metoda oceny przewijania do przodu i do tyłu za pomocą multimetru
Aby naprawić uzwojenie wirnika, nie można zobaczyć gołym okiem, czy skręcona głowica elementu jest skręcona w lewym, czy w prawym karbie. Należy to ocenić, mierząc rezystancję za pomocą pliku rezystancji multimetru R×1Ω. Konkretna metoda działania jest następująca:
Gołym okiem odszukaj ostatnią intarsjowaną cewkę (znakiem jest to, że dwa końce tej cewki nie są dociśnięte przez inne cewki). Istnieją dwie takie cewki dla podwójnego uzwojenia i tylko jedna taka cewka (element powierzchniowy) dla uzwojenia nakładającego się.
Użyj noża do tapet, aby zeskrobać warstwę izolacyjną na środku końca tego elementu powierzchniowego, a obszar do zeskrobania powłoki izolacyjnej jest nieco większy.

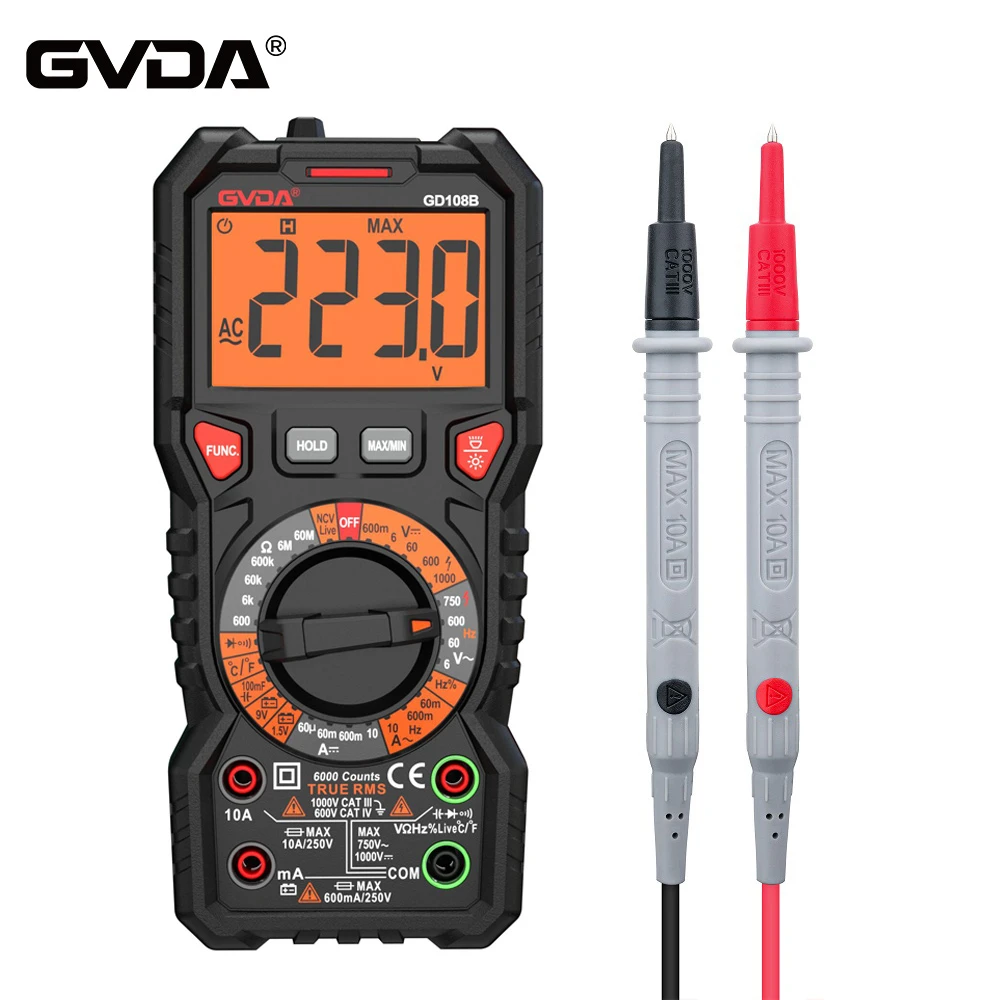

Obróć multimetr do poziomu rezystancji R×1Ω, jeden przewód pomiarowy ma dobry kontakt z otartą warstwą izolacji, a drugi przewód pomiarowy jest w kontakcie z częścią komutatora odpowiadającą prawej szczelinie elementu (część komutatora odpowiadająca linia środkowa szczeliny jest od lewej do prawej co 3 sztuki), zostanie zmierzona minimalna wartość rezystancji. Następnie w segmencie komutatora odpowiadającym prawej szczelinie komponentu (segment komutatora odpowiadający linii środkowej szczeliny znajduje się w odległości 3 sztuk w lewo lub w prawo) i zmierzona zostanie również minimalna wartość rezystancji. Porównując dwie wartości testowe, pozycja, w której znajduje się najmniejszy przewód pomiarowy (w pobliżu prawego lub lewego gniazda), jest skręconą pozycją elementu. Jeśli skręt jest skręcony do lewego nacięcia, używane jest uzwojenie do przodu; jeśli skręt jest skręcony do prawego nacięcia, stosuje się uzwojenie odwrotne.
Podczas osadzania nowych komponentów należy go zdemontować zgodnie z wymaganiami uzwojenia do przodu lub do tyłu.
【Małe doświadczenie】
Po pomiarze najlepiej znaleźć inny element i zmierzyć go ponownie według powyższej metody. Wyniki obu czasów są zgodne, co wskazuje, że ocena jest trafna.
Podczas testu, gdy elementy na powierzchni nie mają dwukrotnie wartości rezystancji lub nie można porównać wielkości, należy znaleźć inny element do pomiaru. Gdy komponenty na powierzchni nie dają się zmierzyć, do pomiaru można również użyć innych komponentów.
Kiedy koniec testowanego elementu zeskrobuje warstwę izolacyjną nożem do tapet, można go zeskrobać w dowolnym miejscu, ale zeskrobany obszar nie powinien być zbyt mały. Miejsce do zarysowania powinno być bardziej emaliowanym drutem. Kiedy długopis multimetru dotyka punktu zmiany, w celu dokładniejszego pomiaru najlepiej jest umieścić pisak testowy poziomo i możliwie jak najbardziej stykać się z punktem zmiany.
