Za pomocą multimetru zmierz napięcie przewodu zerowego i uziemiającego
Co się stanie, jeśli przewód zerowy i przewód uziemiający zostaną podłączone odwrotnie? Czy przewód zerowy i przewód uziemiający są podłączone? Jakie jest napięcie w woltach między przewodem zerowym a przewodem uziemiającym? Powiązane artykuły techniczne: Za pomocą multimetru zmierz napięcie 220 V między przewodem zerowym a przewodem uziemiającym
W systemie zasilania TN-S linia zerowa i przewód uziemiający mają to samo pochodzenie i są wyprowadzone z uziemienia neutralnego transformatora. Jeden uczestniczy w obwodzie roboczym i nazywany jest roboczą linią zerową, drugi służy jako obwód ochronny i nazywany jest ochronną linią zerową.
Jeśli do pomiaru napięcia 220 V na przewodzie zerowym i uziemiającym używany jest multimetr, to na podstawie mojej oceny mogą istnieć następujące przyczyny:
1. Przewód neutralny i fazowy są podłączone odwrotnie
Jeśli taka sytuacja wystąpi, przyczyną może być nieprawidłowe okablowanie, brak zróżnicowania kolorów przewodów lub uparte przekonanie, że przyczyną jest lewe zero i prawy ogień.

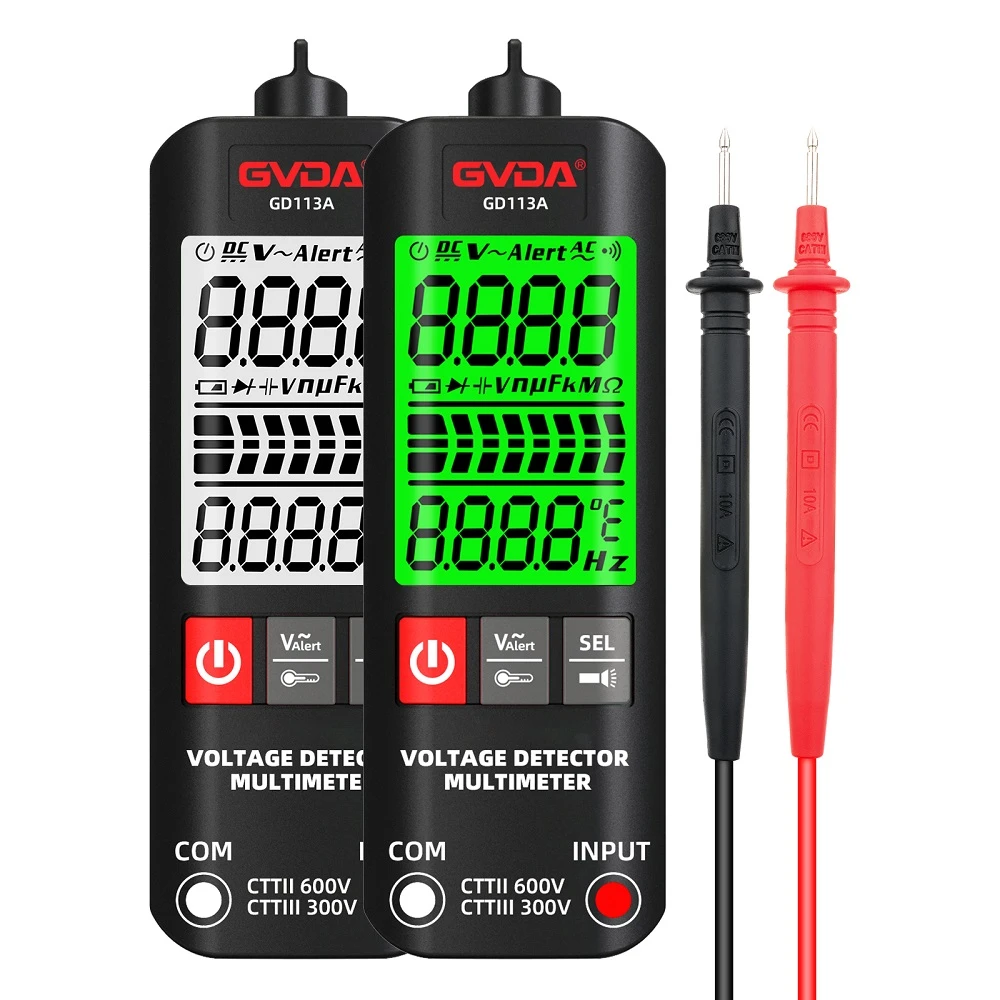

Sposób obsługi jest również prosty. Ponieważ masz pod ręką multimetr, użyj multimetru, aby zmierzyć trzy wartości osobno
Należy na nowo zdefiniować rezystancję i napięcie między trzema przewodami, uwzględniając, który przewód jest pod napięciem, który jest przewodem zerowym, a który jest przewodem uziemiającym. Oznacz je odpowiednio, aby następnym razem nie popełnić żadnego błędu.
2. Na linii zerowej znajduje się punkt przerwania
Najlepiej zmierzyć napięcie na wyłączniku mocy, a jeśli to wygodne, na mierniku. W przypadku pomiaru z tyłu urządzenia istnieje możliwość uszkodzenia linii zerowej i błędnej oceny.
Tylna linia zerowa jest przerwana i w tym momencie linia pod napięciem i linia zerowa zostaną połączone przez żarnik lub cewkę. Chociaż może występować pewien opór, można go w zasadzie zignorować, a zmierzona zmiana napięcia nie jest znacząca. W tej sytuacji należy usunąć urządzenia elektryczne takie jak żarówki, odłączyć obwód zerowy i przewody pod napięciem, a pomiar będzie dokładny.
3. Rezystancja linii zerowej jest zbyt wysoka
Ta sytuacja jest zasadniczo spowodowana luźnym zaciskaniem i słabym kontaktem. Jednakże napięcie zmierzone w tej sytuacji jest niestabilne, a na rogach przewodów może wystąpić zjawisko nagrzewania i poparzenia.
4. Obudowa urządzenia jest pod napięciem
Jeśli obudowa urządzenia jest naelektryzowana, co oznacza, że przewód pod napięciem przecieka, a zastosowany zostanie zwykły wyłącznik powietrzny, prąd upływowy nie osiągnie prądu zwarcia, a wyłącznik powietrza nie zadziała. W takim przypadku pomiar przewodów zerowego i uziemiającego może dać napięcie 220V.
Alternatywnie, mimo zastosowania zabezpieczenia przed upływem prądu, przewód uziemiający jest odłączony lub rezystancja uziemienia jest zbyt wysoka. W takim przypadku następuje upływ prądu, a na przewodzie zerowym i uziemiającym będzie mierzone również napięcie 220V.
