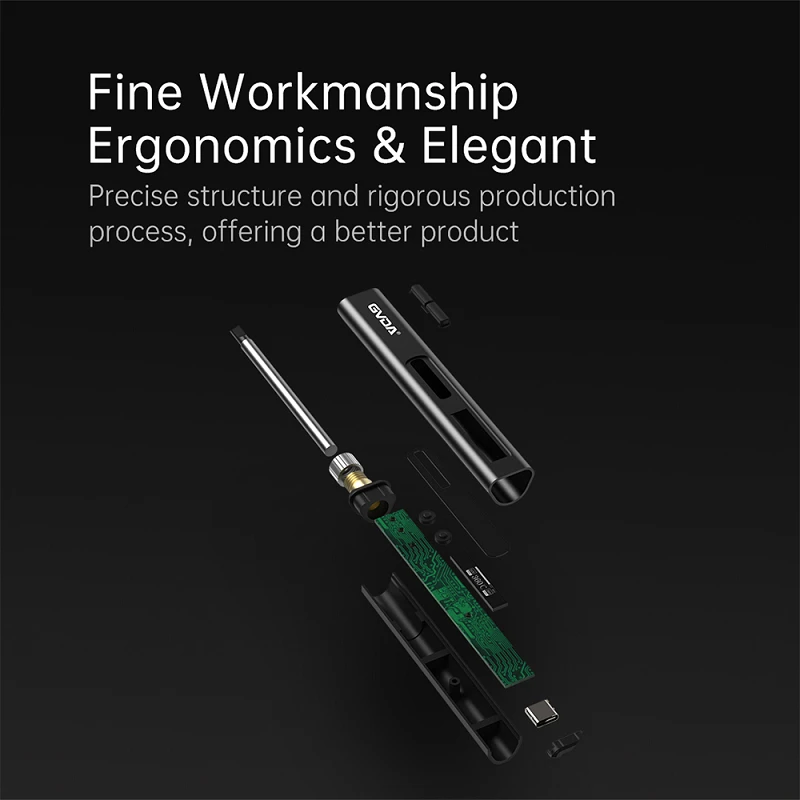

Spawanie i demontaż podzespołów wymaga użycia lutownicy elektrycznej
Prace przygotowawcze przed spawaniem i demontażem
1. Aby usunąć warstwę tlenku, należy podczas spawania łatwo zanurzyć główkę lutownicy w lutowiu. Przed użyciem lutownicy elektrycznej można delikatnie usunąć warstwę tlenku z główki lutownicy za pomocą małego noża lub pilnika. Po zeskrobaniu warstwy tlenku ujawni się metaliczny połysk.
2. Zanurz topnik lutowniczy. Jak pokazano na rysunku B, po usunięciu warstwy tlenku z główki lutownicy należy przyłożyć prąd do lutownicy w celu jej podgrzania. Następnie zanurz główkę lutownicy w kalafonii (dostępnej na rynkach elektronicznych, nie idź na targi warzywne), a zobaczysz, że z główki lutownicy wydobywają się opary kalafonii.
3. Zawieś puszkę. Kiedy grot lutownicy zostanie zanurzony w kalafonii, aby osiągnąć odpowiednią temperaturę, z grotu lutownicy będą wydobywać się opary kalafonii. Nałóż lut na końcówkę grotu lutownicy i warstwę lutu na grot.
Zaletą zawieszania cyny na główce lutownicy jest zabezpieczenie główki lutownicy przed utlenianiem i ułatwienie lutowania elementów. Gdy głowica lutownicza się „wypali”, to znaczy, jeśli temperatura główki lutownicy będzie zbyt wysoka, lut na główce lutownicy odparuje, a główka lutownicy zostanie spalona na czarno i utleniona, co utrudnia do lutowania elementów. W takim przypadku warstwę tlenku należy zeskrobać przed powieszeniem puszki przed użyciem. Jeśli więc lutownica nie będzie używana przez dłuższy czas, należy odłączyć zasilanie, aby zapobiec przepaleniu lutownicy.
4. Spawanie elementów
Podczas lutowania elementów należy najpierw delikatnie zeskrobać warstwę tlenku z pinów lutowanych elementów, następnie przyłożyć prąd do lutownicy, podgrzać ją i zanurzyć w kalafonii. Gdy temperatura grota lutowniczego będzie wystarczająca, dociśnij głowicę lutowniczą pod kątem 45 stopni do folii miedzianej obok pinów elementów, które mają być lutowane na płytce drukowanej. Następnie zetknij drut lutowniczy z głowicą lutownicy, a drut lutowniczy stopi się do stanu ciekłego, który będzie opływał kołki elementów. W tym momencie odsuń głowicę lutownicy, a lutownica ostygnie, aby zespawać kołki elementów z folią miedzianą płytki drukowanej.
5. Demontaż podzespołów
Podczas demontażu komponentów na płytce drukowanej użyj końcówki lutownicy elektrycznej, aby zetknąć się ze złączem lutowniczym na styku komponentu. Po stopieniu lutu na złączu lutowniczym wyciągnij styk komponentu po drugiej stronie płytki drukowanej, a następnie przylutuj drugi styk w ten sam sposób. Ta metoda jest wygodna w przypadku demontażu komponentów mających mniej niż 3 piny, ale trudniej jest demontować komponenty posiadające więcej niż 4 piny (takie jak układy scalone).
