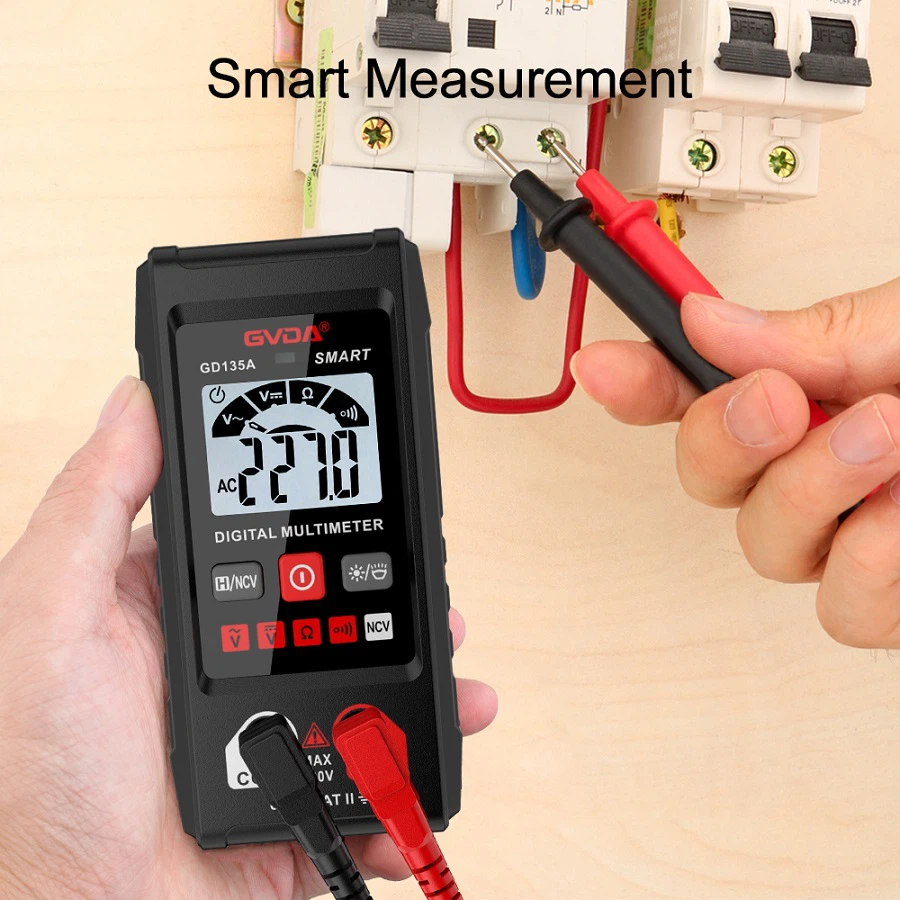

Konwersja sygnału RTD na przybliżoną temperaturę za pomocą multimetru
Zarówno powszechnie używane multimetry wskaźnikowe, jak i multimetry cyfrowe mogą z grubsza oszacować przybliżony zakres temperatur rezystora termicznego.
Powszechnie stosowane rezystory termiczne obejmują (rezystory platynowe P) Pt100, Pt1000 i (rezystory miedziane C) Cu50, Cu100.
Zakres pomiarowy rezystancji termicznej Pt100 wynosi -200~850 stopni, przy minimalnym zakresie 50 stopni, błędzie bezwzględnym ± 0,2 stopnia i błędzie podstawowym ± 0,1 %. Zakres pomiarowy platynowego rezystora Pt1000 wynosi tylko -200~250 stopni, a pozostałe parametry są dokładnie takie same jak Pt100.
Zakres pomiarowy Cu50 i Cu100 wynosi -50~150 stopni, przy minimalnym zakresie 50 stopni, błędzie bezwzględnym ± 0,4 stopnia i błędzie podstawowym ± 0,1%.
Porozmawiajmy o termistorze PT100 poniżej.
Pt100 to tylko element rejestrujący i detekcyjny, który podczas pracy musi być wyposażony w pomocniczy pojedynczy zasilacz 5 V ~ 24 V DC. Wykorzystując zasadę mostka Wheatstone'a, sygnał elektryczny zmieniający się liniowo jest wysyłany do bloku zintegrowanego wzmacniacza operacyjnego lub izolowanego przetwornika i przetwarzany przez jednoukładowy chip, aby naprawdę odzwierciedlał wartość temperatury mierzonego obiektu. Sterownik temperatury wydaje odpowiednie polecenia sterujące temperaturą kontrolowanego obiektu.
Powszechnie stosowany termistor PT100 jest podzielony na systemy dwuprzewodowe, trzyprzewodowe i czteroprzewodowe. Ze skali widać, że zakres pomiarowy jest stosunkowo duży i waha się od -200 stopnia do+600 stopnia.
Tak zwany PT100 w rzeczywistości odnosi się do jego wartości rezystancji wynoszącej 100 Ω (omów) przy standardowym 0 stopniach. A gdy temperatura spadnie poniżej zera, wartość jego rezystancji stopniowo maleje. Wartość rezystancji przy -200 stopniu wynosi około 18,5 Ω. A gdy temperatura wzrośnie od 0 stopni, wartość jego rezystancji wzrasta. Na przykład, gdy temperatura wzrośnie o 50 stopni, wartość rezystancji wynosi około 119 Ω (omów). Przy 100 stopniach jego wartość rezystancji wynosi około 138 Ω (omów). W temperaturze 200 stopni jego rezystancja wynosi około 176 Ω (omów), a w temperaturze 600 stopni jego rezystancja wynosi około 313 Ω (omów).
Jak wspomniano powyżej, można wyprowadzić termistor Cu50, gdzie 50 Ω odnosi się do wartości rezystancji przy 0 stopniach. Gdy osiągnie stopień -50, jego wartość rezystancji spadnie z 50 Ω do 39,2 Ω. Gdy wzrośnie od 0 stopni do 50 stopni, jego wartość rezystancji wzrośnie do 60,7 Ω i tak dalej. Przy 150 stopniach jego wartość rezystancji wzrośnie do 82,13 Ω.
Z powyższego widać, że zarówno termistor PT100, jak i termistor Cu50 mają duży zakres dynamiki i prawo rezystancji liniowej. Kiedy są przypisane do wielu typów regulatorów temperatury w celu uzyskania pomiaru i kontroli temperatury, efekt jest dobry. Dlatego jest szeroko stosowany w precyzyjnych urządzeniach temperaturowych, takich jak leczenie, produkcja silników, chłodnie, kontrola przemysłowa, obliczanie temperatury, obliczanie rezystancji mostu itp., Z szerokim zakresem zastosowań.
Dla wygody każdego, kto używa multimetru do sprawdzania powszechnie używanych typów rezystorów termicznych, Pt100 i Cu50, poniżej znajduje się tabela skali dotycząca produkcji tych dwóch typów rezystorów termicznych w celu porównania i testowania.
