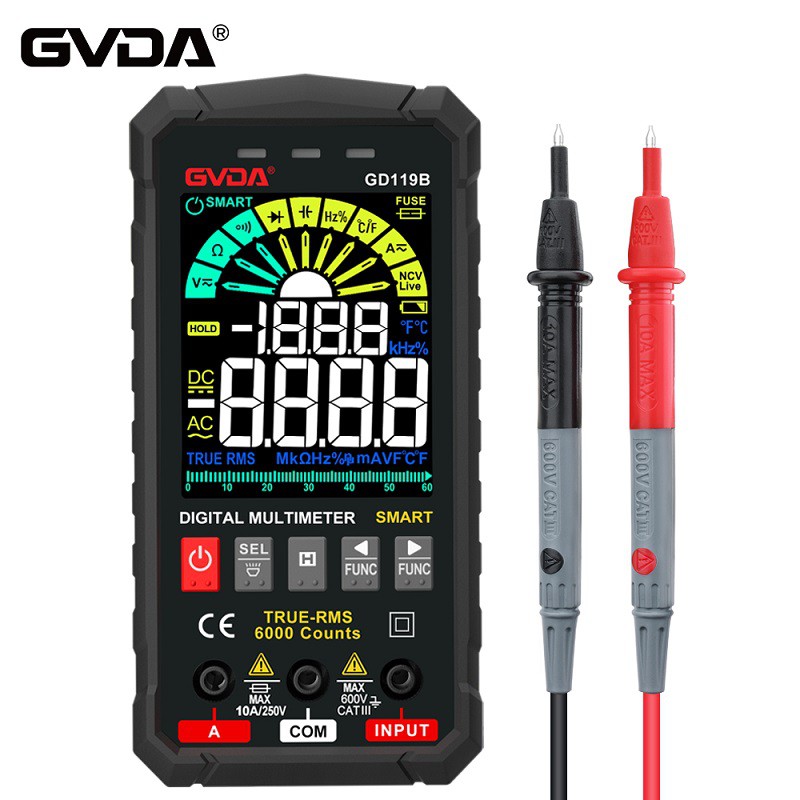

Wskazówki dotyczące naprawy multimetru cyfrowego, które
Wadliwy przyrząd powinien najpierw sprawdzić i zidentyfikować usterkę powszechną (nie da się zmierzyć wszystkich funkcji) lub indywidualną (poszczególne funkcje lub poszczególne zakresy), a następnie rozróżnić sytuację i wybrać właściwe rozwiązanie.
1. Jeżeli nie działa cały układ, należy skupić się na sprawdzeniu obwodu zasilania i obwodu przetwornika A/D. Sprawdź część zasilającą, możesz wyjąć laminowaną baterię, naciśnij wyłącznik zasilania, dodatnim pisakiem podłączonym do mierzonego stołu ujemny zasilacz, ujemny długopis podłączony do dodatniego zasilacza (dla multimetru cyfrowego), przełącznik zostaje uderzony do pliku pomiarowego rury wtórnej, jeśli wyświetlacz pokazuje dodatnie napięcie lampy wtórnej, oznacza to, że część zasilania jest dobra, jeśli odchylenie jest duże, oznacza to, że część zasilania stanowi problem. Jeśli występuje przerwa w obwodzie, skup się na sprawdzeniu wyłącznika zasilania, przewodów akumulatora itp. W przypadku zwarcia należy zastosować metodę rozłączania, stopniowo odłączając komponenty za pomocą zasilacza, koncentrując się na sprawdzeniu działania wzmacniacz, timer i przetwornik A/D itp. Jeśli wystąpi zwarcie, zwykle powoduje to uszkodzenie więcej niż jednego zintegrowanego elementu. Sprawdzenie przetwornika A/D można przeprowadzić w tym samym czasie, co w tabeli podstawowej, odpowiadającej głowicy DC multimetru analogowego, specyficzna metoda kontroli:
(1) Zakres zmierzonej tabeli odnosi się do przekładni o najniższym napięciu prądu stałego;
(2) Zmierz, czy napięcie robocze przetwornika A/C jest normalne. Zgodnie z tabelą zastosowaną w modelu przetwornika A/D, odpowiadającą stopom V+ i stopom COM, wartość zmierzona i jej typowa wartość porównana z tym, czy jest zgodna.
(3) Zmierz napięcie odniesienia przetwornika A/D. Obecnie powszechnie stosowane napięcie odniesienia multimetru cyfrowego wynosi zazwyczaj 100 mV lub 1 V, to znaczy zmierz napięcie prądu stałego między VREF+ i COM, jeśli odbiega od 100 mV lub 1 V, może regulować za pomocą zewnętrznego potencjometru.
(4) Sprawdź numer wyświetlacza wejścia zerowego, zacisk dodatni przetwornika A/C IN + i zacisk ujemny IN - zwarty, tak aby napięcie wejściowe Vin=0, przyrząd pokazywał "{{4} }.0 lub” 00.00.
(5) Sprawdź pełną jasność linii wyświetlacza. Zacisk testowy TEST nożny i dodatni zacisk zasilania V + zwarty, dzięki czemu masa logiczna jest pod wysokim potencjałem, wszystkie obwody cyfrowe przestają działać. Ponieważ do każdego skoku dodawane jest napięcie prądu stałego, więc wszystkie jasne odpowiedniki w tabeli pokazują „1888, odpowiedniki w tabeli pokazują „18888. Jeżeli nie występuje zjawisko uderzeń, należy sprawdzić odpowiednią stopkę wyjściową przetwornika A/D i klej przewodzący (lub linię) oraz na wyświetlaczu, czy nie ma słabego kontaktu linii z przypadkiem pęknięcia.
2. Jeśli występuje problem z pojedynczymi plikami, przetwornik A/D i zasilacz działają normalnie. Napięcie prądu stałego, plik rezystancji udostępnia zestaw rezystorów dzielnika napięcia; Prądy przemienny i stały mają wspólny bocznik; Napięcie AC i prąd AC współdzielą zestaw konwertera AC/DC; inne, takie jak Cx, HFE, F itp. składają się z niezależnych różnych konwerterów. Zrozum zależności między nimi, a następnie zgodnie ze schematem zasilania łatwo będzie znaleźć miejsce uszkodzenia. Jeśli pomiar małej niedokładności sygnału lub wyświetlane wartości skaczą do dużych rozmiarów, należy skupić się na sprawdzeniu, czy styk przełącznika zakresu jest dobry.
3. Jeśli dane pomiarowe są niestabilne, a wartość zawsze kumulatywnie rośnie, zwarcie wejścia przetwornika A/D powoduje, że wyświetlane dane nie są zerowe, jest to zazwyczaj spowodowane słabą wydajnością 0. Kondensator referencyjny 1μF. Mam nadzieję, że może ci pomóc.
