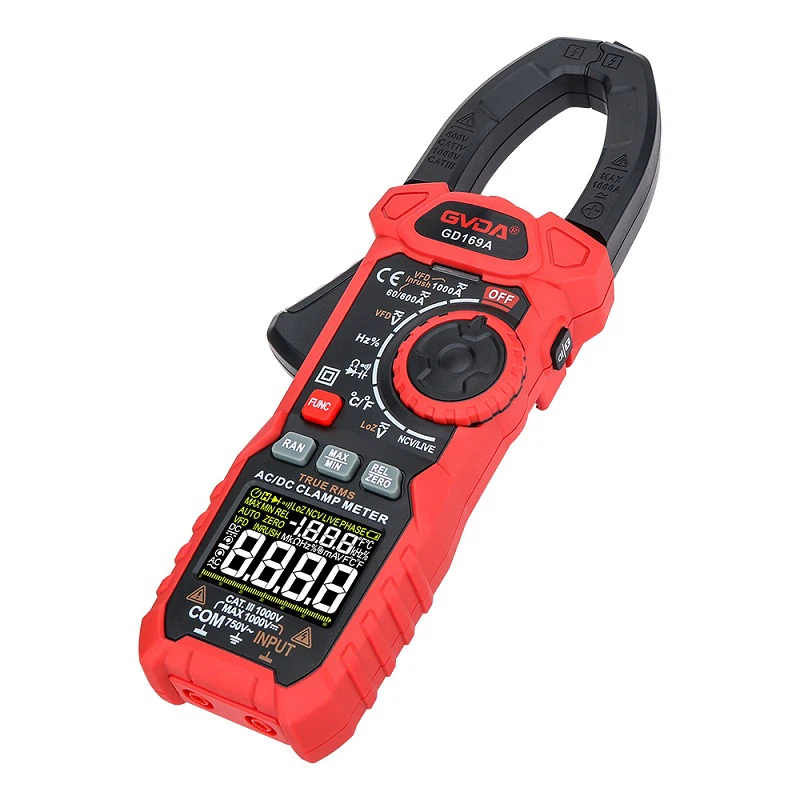

Jak korzystać z miernika cęgowego wycieku
Zasada działania amperomierza cęgowego:
Miernik cęgowy prądu upływu składa się głównie z konwersji impedancji, konwersji zakresu, konwersji AC-DC, wzmocnienia, urządzenia wskazującego i tak dalej. Niektóre mają również zabezpieczenie nadprądowe, obwód alarmu dźwiękowego i świetlnego oraz urządzenie do regulacji napięcia testowego, a urządzenie wskazujące jest podzielone na dwa typy: typ analogowy i typ cyfrowy. Zgodnie z normą UL obowiązującą w Stanach Zjednoczonych prąd upływowy to prąd, który może przepływać przez dostępne części urządzeń gospodarstwa domowego, w tym prąd sprzężenia pojemnościowego. Prąd upływu obejmuje dwie części, jedna część to prąd przewodzenia I1 przez rezystancję izolacji; druga część to prąd przesunięcia I2 płynący przez rozproszoną pojemność, której pojemność wynosi XC=1/2pfc, która jest odwrotnie proporcjonalna do częstotliwości zasilania, a rozproszony prąd pojemnościowy rośnie wraz z częstotliwością I wzrostem, więc prąd upływu wzrasta wraz z częstotliwością zasilania. Na przykład: zasilacz z tyrystorem, jego składowa harmoniczna zwiększy prąd upływu.
Jeśli oceniana jest wydajność izolacji obwodu lub systemu, prąd obejmuje wszystkie prądy wpływające do ziemi (lub części przewodzących na zewnątrz obwodu) przez materiał izolacyjny, jak również urządzenia pojemnościowe w obwodzie lub systemie ( Pojemność rozproszona można uznać za urządzenie pojemnościowe) i prąd płynący do ziemi. Dłuższe okablowanie zapewni większą pojemność dystrybucyjną i zwiększy prąd upływu, na co należy zwrócić szczególną uwagę w systemach nieuziemionych.
Środki ostrożności dotyczące miernika cęgowego wycieku:
1. Zasada pomiaru prądu upływu jest zasadniczo taka sama jak w przypadku pomiaru rezystancji izolacji. Pomiar rezystancji izolacji jest właściwie rodzajem prądu upływu, ale wyraża się go w postaci rezystancji. Jednak normalny pomiar prądu upływowego polega na przyłożeniu napięcia przemiennego, dlatego prąd składowej pojemnościowej jest zawarty w składowej prądu upływowego.
2. W trakcie próby wytrzymywanej, w celu zabezpieczenia aparatury badawczej i przeprowadzenia badania zgodnie z podanymi wskaźnikami technicznymi, konieczne jest również wyznaczenie maksymalnego natężenia pola elektrycznego, które może przepłynąć przez badaną aparaturę (materiał izolacyjny) bez zniszczenia badanego sprzętu (materiał izolacyjny). ) Maksymalna wartość prądu, ten prąd jest zwykle nazywany prądem upływu, ale ta metoda jest używana tylko w powyższych szczególnych przypadkach. Zanotuj różnicę.
3. Prąd upływowy jest w rzeczywistości prądem płynącym przez izolującą część obwodu elektrycznego lub sprzętu pod działaniem bezawaryjnego i przyłożonego napięcia. Dlatego jest to jeden z ważnych symboli do pomiaru izolacji urządzeń elektrycznych, a także jest głównym wskaźnikiem poziomu bezpieczeństwa produktów.
4. Tester prądu upływu służy do pomiaru prądu upływu nieistotnego dla pracy generowanego przez zasilacz roboczy (lub inny zasilacz) urządzeń elektrycznych poprzez impedancję izolacji lub parametr rozłożony, a jego impedancja wejściowa symuluje impedancję ludzkiego ciała.
