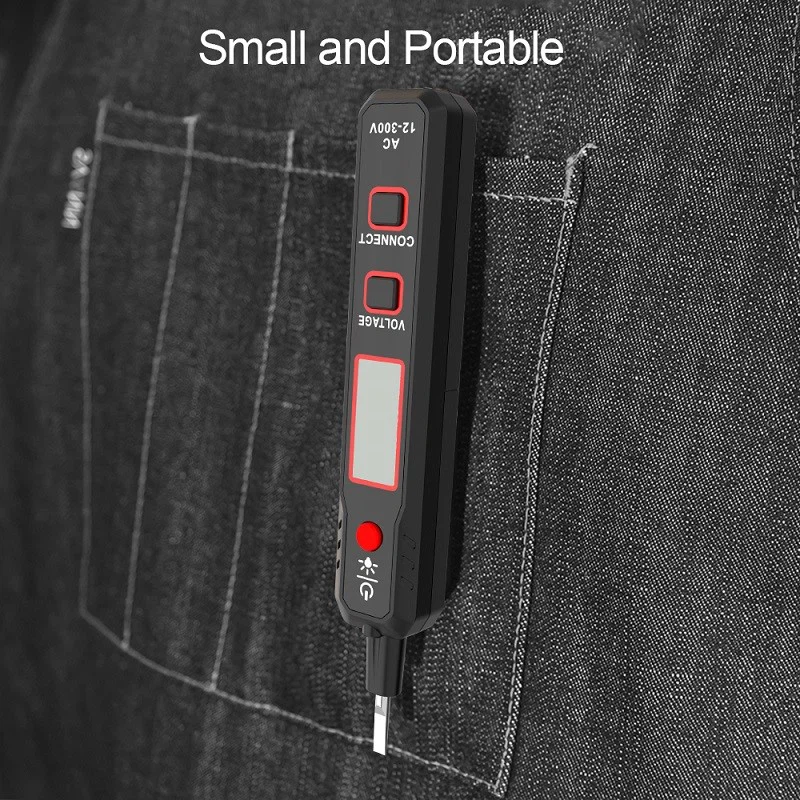

Jak korzystać z cyfrowego rysika do testowania indukcji
1. Opis przycisku:
Przycisk „DIRECT”: jest to przycisk bezpośredniego pomiaru (daleko od ekranu LCD), to znaczy, gdy metalowy przedni koniec pióra elektrycznego (określany jako głowica wsadowa) bezpośrednio dotyka linii, naciśnij ten przycisk;
Klawisz B „INDUKCJA”: Jest to klawisz pomiaru indukcji/punktu przerwania (bliżej ekranu LCD), to znaczy, gdy używasz bitu do wykrywania linii (zwróć uwagę, że jest to indukcja, a nie kontakt bezpośredni), naciśnij ten przycisk.
Niezależnie od tego, jak wydrukowany jest tekst na pisaku elektrycznym, ogólnie rzecz biorąc, ten dalej od ekranu LCD jest klawiszem pomiaru bezpośredniego, a ten bliżej ekranu LCD to klawisz pomiaru indukcji/punktu przerwania. Jeśli układ nie jest taki, oznacza to, że jest to produkt podrobiony lub gorszej jakości. Ze względu na własne bezpieczeństwo nie zaleca się zakupu.
Po drugie, bezpośrednie wykrywanie:
1. Dotknij przycisku DIRECT, a metalowa końcówka pióra testowego bezpośrednio dotknie wykrywanego obiektu:
1.1 ostatnia liczba to zmierzona wartość napięcia (ten testowy długopis elektryczny jest podzielony na pięć sekcji wartości napięcia: 12 V, 36 V, 55 V, 110 V, 220 V, zwykle mniejsze lub równe 36 V nie będzie zagrażać życiu);
1.2 Gdy wyświetlana wartość wysokiego segmentu jest mniejsza niż 70 procent, wyświetlana jest dolna wartość segmentu;
1.3. Podczas pomiaru prądu stałego niezwiązanego z ziemią dotknij dłonią drugiego bieguna (np. bieguna dodatniego lub ujemnego).
2. Gdy pióro elektryczne bezpośrednio dotknie przewodu pod napięciem, bez względu na to, czy ręka dotknie dowolnego przycisku pomiarowego, lampka kontrolna zaświeci się natychmiast:
2.1 Gdy ręka nie dotyka żadnego z klawiszy pomiarowych, wskaźnik zapala się i wyświetla 12 V, co jest niedokładne;
2.2 Gdy dłoń dotknie przycisku pomiaru czujnika/punktu przerwania, lampka kontrolna zaświeci się i wyświetli 110 V, co jest niedokładne;
2.3 Gdy ręka dotyka przycisku bezpośredniego pomiaru, wskaźnik zapala się i wyświetla 220 V, co jest dokładne;
2.4 Reasumując, gdy ręka nie dotyka żadnego przycisku pomiarowego, po zapaleniu się kontrolki oznacza to, że jest przewód pod napięciem 220V AC, pamiętaj!
3. Gdy ręka dotyka przycisku bezpośredniego pomiaru, gdy pióro elektryczne bezpośrednio dotyka ludzkiego ciała, przewodu pod napięciem, przewodu neutralnego, przewodu uziemiającego, metalu i innych przewodzących przedmiotów, lampka kontrolna może się zapalić. W tym momencie rzeczywiste napięcie jest przedmiotem odczytu, jeśli nie ma odczytu, oznacza to brak napięcia.
4. Kiedy ręka dotyka przycisku pomiaru czujnika/punktu przerwania, gdy pisak elektryczny bezpośrednio dotyka obiektu, który ma zostać wykryty, istnieją dwie sytuacje:
4.1 Kiedy lampka kontrolna świeci się i pokazuje 110 V, oznacza to, że jest przewód pod napięciem 220 V, pamiętaj!
4.2 Kontrolka jest wyłączona, ale pojawia się „symbol wysokiego napięcia”, patrz punkty 1 i 2 w „3. Wykrywanie pośrednie”.
3. Wykrywanie pośrednie (znane również jako wykrywanie indukcyjne):
1. Wykrywanie indukcji: dotknij klawisza pomiaru indukcji/punktu przerwania (INDUCTANCE), a metalowy koniec pióra testowego znajdzie się blisko (zwróć uwagę, że jest blisko, a nie w bezpośrednim kontakcie) z obiektem, który ma zostać wykryty. Jeśli na wyświetlaczu pojawi się „symbol wysokiego napięcia”, oznacza to, że występuje prąd przemienny.
2. Wykrywanie punktu przerwania: Podczas pomiaru przewodu z punktem przerwania lekko dotknij przycisku pomiaru indukcji/punktu przerwania (INDUKCJA), a metalowy koniec pióra testowego znajdzie się blisko przewodu (zwróć uwagę, że jest blisko, a nie bezpośrednio w zetknąć się z) przewodem lub bezpośrednio dotknąć izolacji warstwy drutu, jeśli zniknie „symbol wysokiego napięcia”, jest to punkt przerwania.
3. Użyj tej funkcji, aby łatwo rozróżnić linie zerowe i fazowe (odległość między liniami należy zwiększyć podczas pomiaru linii równoległych). Wykryj promieniowanie mikrofalowe i wyciek.
4. Sprawy wymagające uwagi:
1. Przycisk nie musi być mocno wciśnięty.
2. Nie dotykaj jednocześnie dwóch klawiszy pomiarowych podczas testu, w przeciwnym razie wpłynie to na czułość i wyniki testu.
