Pomiar kryształu kwarcowego z multimetrem i jego zasadą pracy
Pomiar oscylacji kryształów kwarcowych zasadniczo wymaga użycia instrumentów i wiąże się z wieloma elementami parametrów jakości. Jeśli chcesz ocenić jakość kryształu kwarcowego, możesz użyć multimetru do pomiaru.
Podczas pomiaru za pomocą multimetru umieść multimetr w zakresie RX1K i najpierw zmierz dwa końce kryształu kwarcowego. Podczas pomiaru normalnego kryształu kwarcu w trybie oporności jego wartość rezystancyjna powinna być nieskończona, a wskaźnik miernika nie powinien się huśtać. Jeśli wskaźnik huśtawki głowicy miernika i wartość rezystancji jest bardzo mała, wskazuje, że mierzony kryształ kwarcu został uszkodzony. Jeśli wymagany jest dalszy osąd, pomiary można podjąć wzdłuż linii pokazanej na poniższym rysunku.
Gdy zaciski A i B są podłączone do kryształu kwarcowego, zakres napięcia multimetrowego wskazuje około 0. 75 V. Po podłączeniu kryształu kwarcu obwód powinien wibrować, a napięcie powinno wzrosnąć, zwykle około 1,26 V. Jeśli powyższe wymagania są spełnione, wskazuje, że można zastosować testowany kryształ kwarcu. Jeśli nie nastąpi zmiana wskazania napięcia po podłączeniu kryształu kwarcowego, wskazuje, że testowany kryształ kwarcu nie powiódł się i nie ma praktycznej wartości.
Wspólne usterki i metody konserwacji multimetrów:
Gdy sonda jest zwarta, wskaźnika nie można dostosować do zera lub wskaźnik krąży niestety w przód iw tył

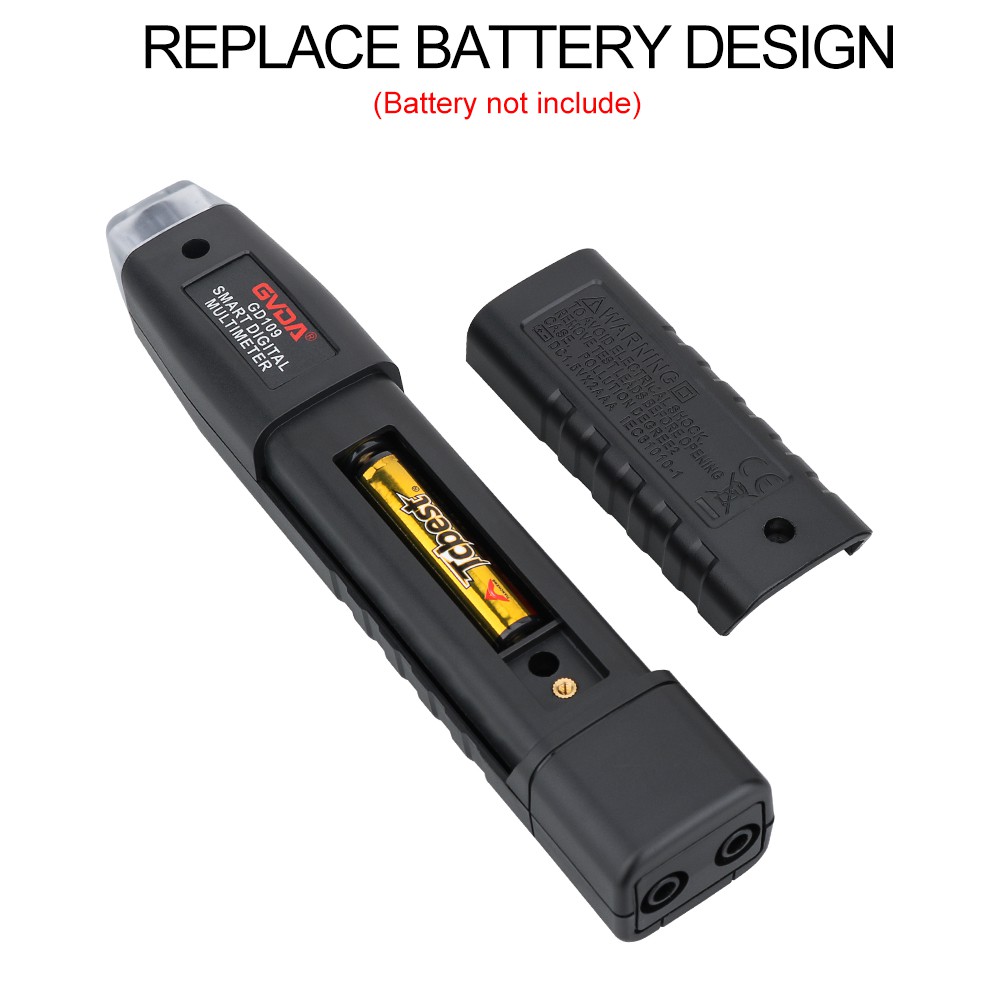

(1) Wymień na nową baterię tego samego modelu;
(2) Wymień rezystor serii;
(3) dostosuj sprężynę gniazda, aby zapewnić dobry kontakt, i wyjmij warstwę tlenku na wtyczce i gniazdo sondy;
(4) Wyczyść styki przełącznika multimetru alkoholem i skalibruj odległość styku między kontaktami ruchomymi a kontaktami stacjonarnymi;
(5) Użyj pincetów, aby nacisnąć ruchomy element kontaktu na środku potencjometru zerowego, aby zapewnić dobry kontakt z drutem oporności na statyczne kontakt;
Zakres rezystancji nie jest podłączony lub błąd jest zbyt duży
(1) Wymień rezystor na ten sam opór i moc;
(2) wytrzyj i napraw słabe obszary kontaktowe alkoholem;
(3) wymienić rezystor bocznikowy tego sprzętu;
(4) Wymień na nową baterię tego samego modelu;
