Pomiar multimetrem wskaźnikowym i ocena diod
Generalnie diody mają bezpośrednie wskazanie biegunów dodatniego i ujemnego, jeśli zobaczysz białą cewkę na obudowie sekcji, jest to biegun ujemny. Lub strona z krótszym pinem jest ujemna. Ale jeśli nie ma takich cech, jak to zrobić?

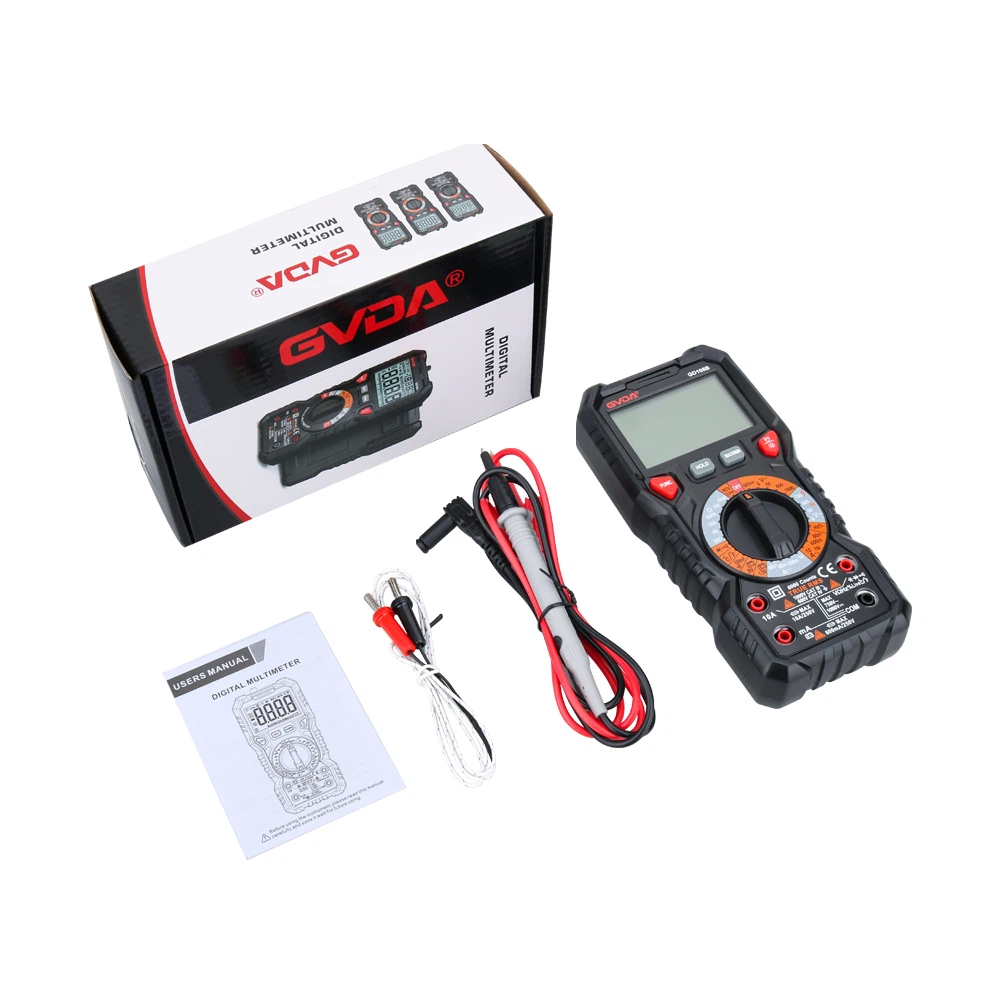

Multimetr to elektryk, który ma pod ręką narzędzia, użycie pliku multimetru (rezystancji) do pomiaru dodatniej i ujemnej rezystancji diody, ze względu na multimetr podłączony do akumulatora, należy zauważyć, że obudowa multimetru oznaczona „-” na koniec przewodów podłączony do czarnego długopisu; obudowa oznaczona "+" na końcu przewodów czerwonym długopisem. " na obudowie jest oznaczone "+" na terminalu podłączony czerwony długopis. Prąd wypływa z czerwonego długopisu i z powrotem z czarnego długopisu. Dodatkowo należy dobrać do pomiaru plik Rx1000 ohm, ponieważ prąd pliku Rx1 jest zbyt duże, napięcie pliku Rx10K jest zbyt wysokie, łatwo je uszkodzić
Dioda, więc nie należy jej wybierać.
Specyficzna metoda testowa: dwa pisaki multimetru zostały podłączone do dwóch pinów diody. Oporność diody w kierunku przewodzenia jest bardzo mała, zwykle od kilkudziesięciu omów do setek omów, podczas gdy rezystancja wsteczna jest bardzo duża, zwykle od kilkudziesięciu kiloomów do setek kiloomów. Jeżeli przy obu testach prawa strona testu wykazuje mniejszą rezystancję, lewa strona testu wykazuje większą rezystancję, można stwierdzić, że prawa strona czerwonego długopisu jest podłączona do pinu diody dla bieguna dodatniego, druga pin jest biegunem ujemnym.
Niektóre nowoczesne multimetry cyfrowe mogą mieć diodę nad dobrą i złą oceną biegu (przekładnia przerywająca), multimetr zostanie ustawiony na tym biegu do pomiaru, jeśli są odczyty, czerwony pisak oznacza odcinek bieguna dodatniego, jeśli nie ma odczytów lub wyświetla się „1”, to czarny długopis oznacza biegun dodatni.
Metoda diody oceniającej
Nadal powyżej stosowania metody pomiaru pliku rezystancji multimetru w celu ustalenia. Jeżeli zmierzona dodatnia i ujemna różnica rezystancji jest bardzo duża, pomiar pokazuje, że jednokierunkowa przewodność diody jest dobra; jeśli pomiary dwóch wartości rezystancji są bardzo małe lub bardzo duże, dioda utraciła przewodność jednokierunkową, a z czasem pojawia się problem z jakością uszkodzonej diody.
