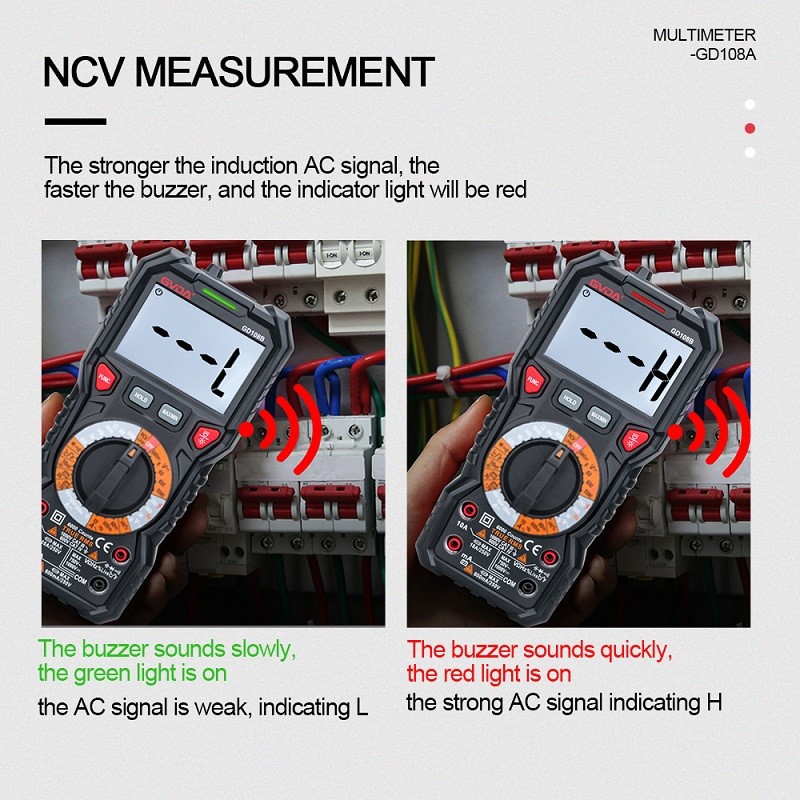

Kilka wskazówek dotyczących używania multimetru do testowania obwodów
Pomiar napięcia
1. Pomiar napięcia prądu stałego, takich jak baterie, przenośne zasilacze audio itp. Najpierw wstaw czarną sondę do otworu „COM” i czerwonej sondy do otworu „V ω”. Wybierz pokrętło do zakresu większego niż wartość szacowana (Uwaga: Wartości na tarczy są maksymalne zakresy, „V -” reprezentuje zakres napięcia DC, „V ~” reprezentuje zakres napięcia prądu przemiennego, „A” reprezentuje prądowy zakres), a następnie podłącz sondę do obu końców zasilania lub akumulatora; Utrzymaj stabilny kontakt. Wartość można bezpośrednio odczytać z ekranu wyświetlacza. Jeśli pokazuje „1.”, wskazuje, że zakres jest zbyt mały, a następnie należy dodać duży zakres przed pomiarem. Jeśli „-” pojawia się po lewej stronie wartości, wskazuje, że polaryzacja sondy jest przeciwna do rzeczywistej polaryzacji mocy, a czerwona sonda jest podłączona do ujemnego zacisku.
2. Pomiar napięcia prądu przemiennego. Gniazdo sondy jest takie same jak pomiar napięcia prądu stałego, ale pokrętło należy obrócić do wymaganego zakresu na biegu prądu przemiennego „V ~”. W napięciu prądu przemiennego nie ma dodatniego lub ujemnego rozróżnienia, a metoda pomiaru jest taka sama jak poprzednio. Niezależnie od tego, czy mierząc napięcie AC lub DC, należy zwrócić uwagę na bezpieczeństwo osobiste i nie dotknij metalowej części sondy od niechcenia.
Pomiar prądu
1. Pomiar prądu stałego. Najpierw włóż czarną sondę do dziury „com”. Jeśli mierząc prąd większy niż 200 mA, włóż czerwoną sondę do gniazda „10A” i skręć pokrętło do pozycji DC „10A”; Jeśli mierząc prąd mniejszy niż 200 mA, włóż czerwoną sondę do gniazda „200 mA” i skręć pokrętło do odpowiedniego zakresu w odległości 200 mA DC. Po dostosowaniu można go zmierzyć. Podłącz multimeter szeregowo do obwodu, zachowaj stabilność, a odczyt będzie gotowy. Jeśli wyświetla się jako „1.”, zasięg należy zwiększyć; Jeśli „-” pojawia się po lewej stronie wartości, wskazuje, że prąd płynie z czarnej sondy do multimetru.
2. Pomiar prądu prądu przemiennego. Metoda pomiaru jest taka sama jak 1, ale koła zębate należy ustawić na przekładnię prądu przemiennego. Po pomiarze prądu czerwony długopis należy włożyć z powrotem do otworu „V ω”. Jeśli zapomnisz o tym kroku i bezpośrednio zmierzysz napięcie, haha! Twój zegarek lub zasilacz wzdrygną się w niebo w niebieskim dymie - złomowany!
Pomiar oporu
Włóż sondę do otworów „COM” i „V ω”, obróć pokrętło do pożądanego zakresu w „ω” i podłącz sondę z metalowymi częściami na obu końcach rezystora. Podczas pomiaru możesz dotknąć rezystora ręką, ale nie dotykaj obu końców rezystora w tym samym czasie, ponieważ wpłynie to na dokładność pomiaru - ciało ludzkie jest przewodnikiem o dużej, ale ograniczonej oporności. Podczas czytania zapewnij dobry kontakt między sondą a rezystorem; Uwaga na jednostki: Jednostka jest „ω” w zakresie „200”, „K ω” w zakresie „2K” do „200k” i „M ω” dla zakresów powyżej „2m”.
Pomiar diod
A digital multimeter can measure light-emitting diodes, rectifier diodes... When measuring, the probe position is the same as when measuring voltage. Turn the knob to the "- |>|. {{0}}} ”(ten symbol nie zostanie narysowany); Podłącz czerwoną sondę z dodatnim zaciskiem diody i czarnej sondy do terminalu ujemnego, a przednipotowy spadek napięcia Diody zostanie wyświetlony. Kropla napięcia Schottky'ego wynosi około 0. Seria itp.) Wynosi około 0,7 V, a diody emitujące światło wynosi około 1. 8-2. 3V.
