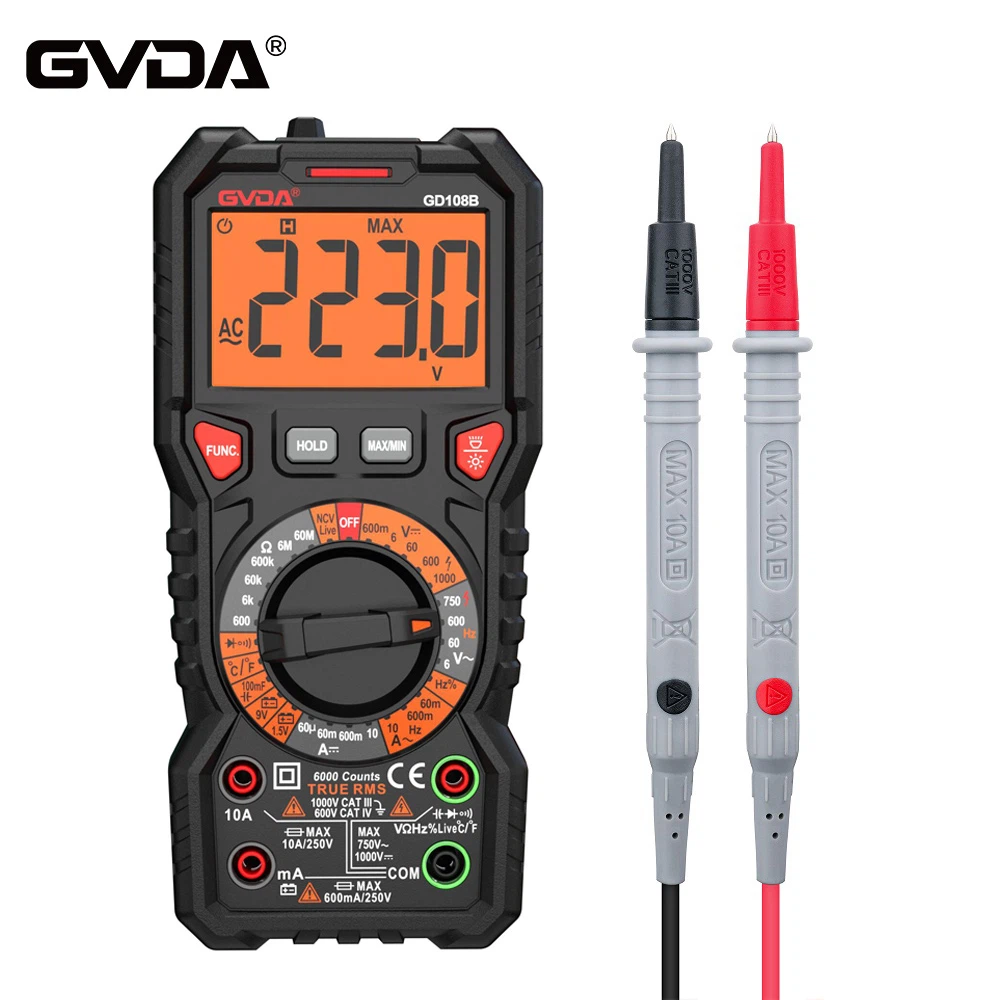

Podsumowanie wskazówek dotyczących korzystania z multimetru cyfrowego
I. Pomiar napięcia
Pomiar napięcia prądu stałego, np. baterii, zasilacza Walkman. Najpierw czarny długopis do otworu „com”, czerwony długopis do „V Ω”. Wybierz pokrętłem zakres większy niż szacowana wartość (Uwaga: wartości na pokrętle to zakres maksymalny, „V-” oznacza przekładnię na napięcie prądu stałego, „V ~” oznacza przekładnię na napięcie prądu przemiennego, „A” to bieg prądowy) , następnie podłącz miernik do zasilacza lub końcówek akumulatora; utrzymuj kontakt stabilny. Wartość można odczytać bezpośrednio z wyświetlacza, jeśli pokazuje „1.”, oznacza to, że zakres jest za mały, wówczas należy zwiększyć zakres i dopiero mierzyć. Jeśli po lewej stronie wartości znajduje się znak „-”, oznacza to, że polaryzacja pióra jest przeciwna do rzeczywistej polaryzacji zasilania, a czerwony długopis jest podłączony do bieguna ujemnego.
Pomiar napięcia przemiennego. Pen jack i pomiar napięcia stałego, ale należy odtwarzać plik AC "V ~" w wymaganym zakresie. Napięcie AC bez punktów dodatnich i ujemnych, ta sama metoda pomiaru co poprzednia. Niezależnie od tego, czy mierzymy napięcie AC, czy DC, musimy zwrócić uwagę na bezpieczeństwo osobiste, nie dotykać rękami metalowej części pióra.
Po drugie, pomiar prądu
Pomiar prądu stałego. Najpierw włóż czarny długopis do otworu „COM”. Jeżeli pomiar jest większy niż 200mA prądu należy włożyć czerwony długopis w gniazdo „10A” i pokrętło ustawić na przekładnię DC „10A”; jeżeli pomiar wynosi mniej niż 200mA prądu, należy włożyć czerwony długopis do gniazda „200mA”. 200mA", przekręć pokrętło na DC 200mA w odpowiednim zakresie. Po wyregulowaniu jest gotowy do pomiaru. Podłącz multimetr do obwodu, trzymaj go stabilnie, będziesz mógł odczytać. Jeśli na wyświetlaczu jest "1.", to potrzebujemy aby zwiększyć zakres; jeśli wartość po lewej stronie „-”, oznacza to, że prąd z czarnego pisaka trafia do multimetru.
Pomiar prądu przemiennego. Metody pomiaru i 1 to samo, ale bieg powinien być odtwarzany na przekładnię AC, pomiar prądu jest zakończony, należy włożyć go z powrotem do otworu czerwonego długopisu „VΩ”, jeśli zapomnisz ten krok i bezpośrednio zmierzysz napięcie, haha! Twój stół lub zasilacz będzie „smużką dymu na chmurach” – złomowany!
Po trzecie, pomiar rezystancji
Pióro zostanie włożone do otworów „COM” i „VΩ”, pokrętło pokrętła ustaw w pozycji „Ω” w wymaganym zakresie, za pomocą pióra podłączonego do rezystancji dwóch końcówek metalowych części pomiaru można skontaktować się z twoim ręka! Rezystancji, ale nie dotykaj obu końców rezystancji jednocześnie, będzie to miało wpływ na dokładność pomiaru - organizm ludzki jest przewodnikiem o bardzo dużej rezystancji, ale ograniczonym. Odczyty, aby pióro i opór miały dobry kontakt; uwaga na jednostki: w przekładni „200” jest „Ω”, w przekładni „2K” do „200K” jest „Ω”, w przekładni „2K” do „200K” jest „Ω”, w Przekładnia „2K” do „200K” to „Ω”. 200K”, gdy jednostką jest „KΩ”, „2M” powyżej jednostki to „MΩ”.
Po czwarte, pomiar diod
Multimetr cyfrowy może mierzyć diody elektroluminescencyjne, diody prostownicze ...... pomiar, położenie pióra przy tym samym pomiarze napięcia, pokrętło zostanie obrócone do pliku „ ”; czerwonym długopisem podłączonym do dodatniego bieguna diody, czarnym długopisem podłączonym do bieguna ujemnego, co pokaże dodatni spadek napięcia na diodzie. Spadek napięcia na diodzie Schottky'ego wynosi około 0,2 V, zwykły prostownik krzemowy (seria 1N4000, 1N5400 itp.) wynosi około 0,7 V, dioda elektroluminescencyjna wynosi około 1,8 ~ 2,3 V. przełącz pióro, wyświetlacz pokaże „1”. jest normalne, ponieważ rezystancja wsteczna diody jest bardzo duża, w przeciwnym razie rura została uszkodzona.
V. Pomiar triodowy
Wkładanie pióra jak powyżej; zasada tej samej diody. Najpierw założono, że stopa A podstawy, z czarnym długopisem i stopa połączona z czerwonym długopisem, a pozostałe dwie stopy stykają się z pozostałymi dwiema stopami; jeśli oba odczyty wynoszą około 0,7 V, a następnie użyj czerwonego pisaka, aby połączyć się ze stopką A, a czarny długopis zetknie się z pozostałymi dwiema nóżkami, jeśli pokazują „1”, to stopka A do podstawy, w przeciwnym razie trzeba będzie dokonać ponownego pomiaru, a ta rurka to rurka PNP. Jak więc ocenić kolektor i emiter? Tabeli cyfrowej nie można używać jak tabeli wskaźników do oceny amplitudy wskaźnika. Jak to zrobić? Możemy użyć pliku „hFE” do oceny: pierwszy bieg do pliku „hFE”, obok pliku widać rząd małych jacków, podzielony na pomiar rurki PNP i NPN. Oceniono poprzedni typ rury, podstawa zostanie włożona w odpowiedni otwór typu „b”, pozostałe dwie nóżki zostały włożone w otwór „c”, „e”, w tym momencie można odczytać wartość, która jest, -wartość; następnie zamocowane Następnie przymocuj słupek podstawy, pozostałe dwie nóżki do regulacji; porównaj oba odczyty, odpowiada odczytowi większego położenia sworznia i powierzchni „c”, „e”.
Wskazówki: tę metodę można zastosować tylko bezpośrednio w serii 9000 przy pomiarach małych rurek, jeśli chcesz zmierzyć dużą rurkę, możesz zastosować metodę okablowania, to znaczy za pomocą małego drutu wyprowadzone zostaną trzy kołki. To jest o wiele wygodniejsze. Och.
