Wskazówki dotyczące zakupu miernika cęgowego
1: Obiekt wykrywany
Wybierz model według różnych obiektów detekcji, prądu przemiennego, prądu stałego lub prądu upływowego;
2: Specyfikacje wykrywalnego przewodu
W zależności od miejsca testowania istnieją różne specyfikacje o średnicy od 21 mm do 53 mm.
3: Czy konieczne jest wykrywanie wartości prawdziwej?
Amperomierz cęgowy wykorzystujący metodę wartości średniej nie jest w stanie prawidłowo wykryć obwodów niesinusoidalnych, takich jak obwody silników i transformatorów. Do wykrywania takich obwodów należy używać amperomierza cęgowego o rzeczywistej wartości skutecznej.
4: inne funkcje
Nie tylko może wykryć prąd, ale ma również model integrujący funkcję wykrywania i wyjście rejestrujące.
Amperomierz cęgowy nazywany jest miernikiem cęgowym. Jego część robocza składa się głównie z amperomierza elektromagnetycznego i przekładnika prądowego przelotowego. Żelazny rdzeń przekładnika prądowego przelotowego wykonany jest w ruchomy otwór i ma kształt cęgów, stąd nazwa amperomierz cęgowy. Jest to przenośny przyrząd, który może bezpośrednio mierzyć prąd przemienny w obwodzie bez odłączania obwodu. Jest bardzo wygodny w użyciu w konserwacji elektrycznej i jest szeroko stosowany.

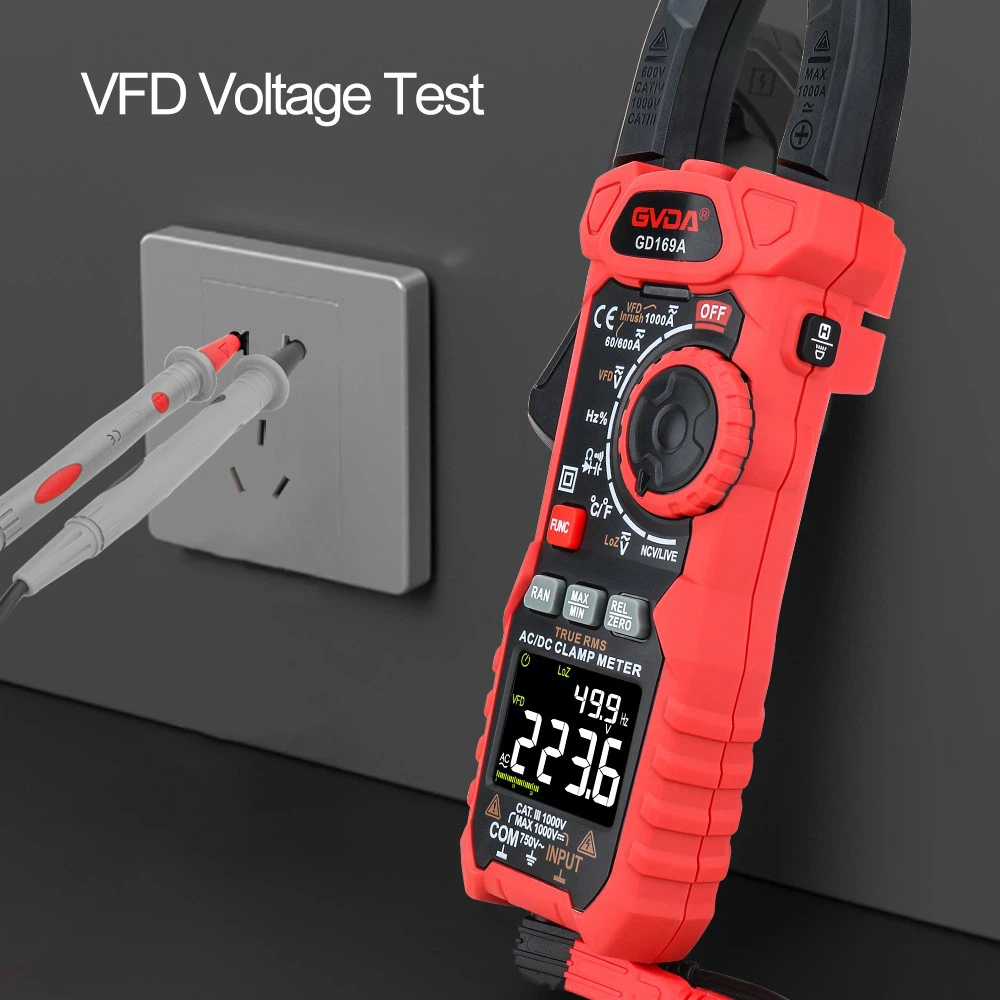

Miernik cęgowy (amperomierz clmp), znany również jako miernik cęgowy, to przyrząd integrujący przekładnik prądowy i amperomierz. Jest to ważna gałąź multimetru cyfrowego; jest to przenośny przyrząd, który może bezpośrednio mierzyć prąd przemienny w obwodzie bez odłączania obwodu. instrument typu. Oto jak prawidłowo używać miernika cęgowego:
1. Najpierw należy prawidłowo dobrać poziom napięcia amperomierza cęgowego, sprawdzić, czy jego izolacja jest dobra, czy nie jest uszkodzona, czy wskazówka elastycznie się porusza, czy szczęki nie są zardzewiałe itp. Oszacuj prąd znamionowy na podstawie moc silnika, aby wybrać zakres miernika.
2. Przed użyciem amperomierza cęgowego należy dokładnie przeczytać instrukcję obsługi, aby dowiedzieć się, czy jest to miernik cęgowy dwufunkcyjny AC czy AC-DC.
3. Ponieważ dokładność samego amperomierza cęgowego jest mała, przy pomiarze małych prądów można zastosować następującą metodę: najpierw kilkakrotnie nawinąć przewód badanego obwodu, a następnie włożyć go do szczęk miernika cęgowego w celu pomiaru . W tym momencie wartość prądu wskazywana przez miernik cęgowy nie jest rzeczywistą mierzoną wartością. Rzeczywisty prąd powinien być odczytem miernika cęgowego podzielonym przez liczbę zwojów drutu.
4. Podczas pomiaru szczęki miernika cęgowego powinny być szczelnie zamknięte. Jeżeli po zamknięciu słychać hałas, można otworzyć szczęki i raz je zresetować. Jeśli nadal nie można wyeliminować hałasu, sprawdź, czy powierzchnie połączeń obwodu magnetycznego są gładkie i czyste. Jeśli jest kurz, wytrzyj do czysta.
5. Miernik cęgowy może mierzyć tylko prąd jednego przewodu fazowego na raz. Przewód przeznaczony do pomiaru należy umieścić w środku okienka cęgów. Przewodów wielofazowych nie można zaciskać w okienku w celu pomiaru.
