Zalety i wady oscyloskopów cyfrowych. Zasada działania oscyloskopów cyfrowych
Oscyloskop cyfrowy jest przyrządem służącym do wyświetlania zmian trajektorii mierzonej wartości chwilowej. Jest to oscyloskop z funkcją rejestracji danych. Zasadniczo obsługuje menu wielopoziomowe i może zapewnić użytkownikom wiele możliwości wyboru i wiele funkcji analitycznych. Istnieją również oscyloskopy, które mogą zapewnić pamięć do zapisywania i przetwarzania przebiegów.
Zalety i wady oscyloskopów cyfrowych
korzyść:
1. Sygnały o niskiej częstotliwości można obserwować bez migotania.
2. Sygnał można zapisać przez długi czas.
3. Z zaawansowaną funkcją wyzwalania.
4. Wysoka dokładność pomiaru.
5. Mają silne możliwości przetwarzania.
6. Z funkcją wejścia/wyjścia sygnału cyfrowego.
Wady: Oscyloskopy cyfrowe również mają swoje ograniczenia. Przykładowo, ze względu na wpływ takich czynników jak maksymalny współczynnik przetwarzania przetwornika A/D, oscyloskopy cyfrowe nie mogą być wykorzystywane do obserwacji sygnałów o wyższych częstotliwościach.
Jak działają oscyloskopy cyfrowe
Oscyloskop cyfrowy najpierw próbkuje sygnał analogowy z dużą szybkością, aby uzyskać odpowiednie dane cyfrowe i je zapisać. Użyj technologii cyfrowego przetwarzania sygnałów, aby wykonać odpowiednie przetwarzanie i obliczenia na próbkowanych sygnałach cyfrowych w celu uzyskania różnych wymaganych parametrów sygnału (w tym parametrów elektrycznych niektórych komponentów, które mogą wymagać przetestowania za pomocą multimetru). Przebieg sygnału jest rysowany na podstawie uzyskanych parametrów sygnału. Można przeprowadzić analizę w czasie rzeczywistym i przebiegów przejściowych mierzonego sygnału, aby ułatwić użytkownikom zrozumienie jakości sygnału oraz szybkie i dokładne diagnozowanie usterek.

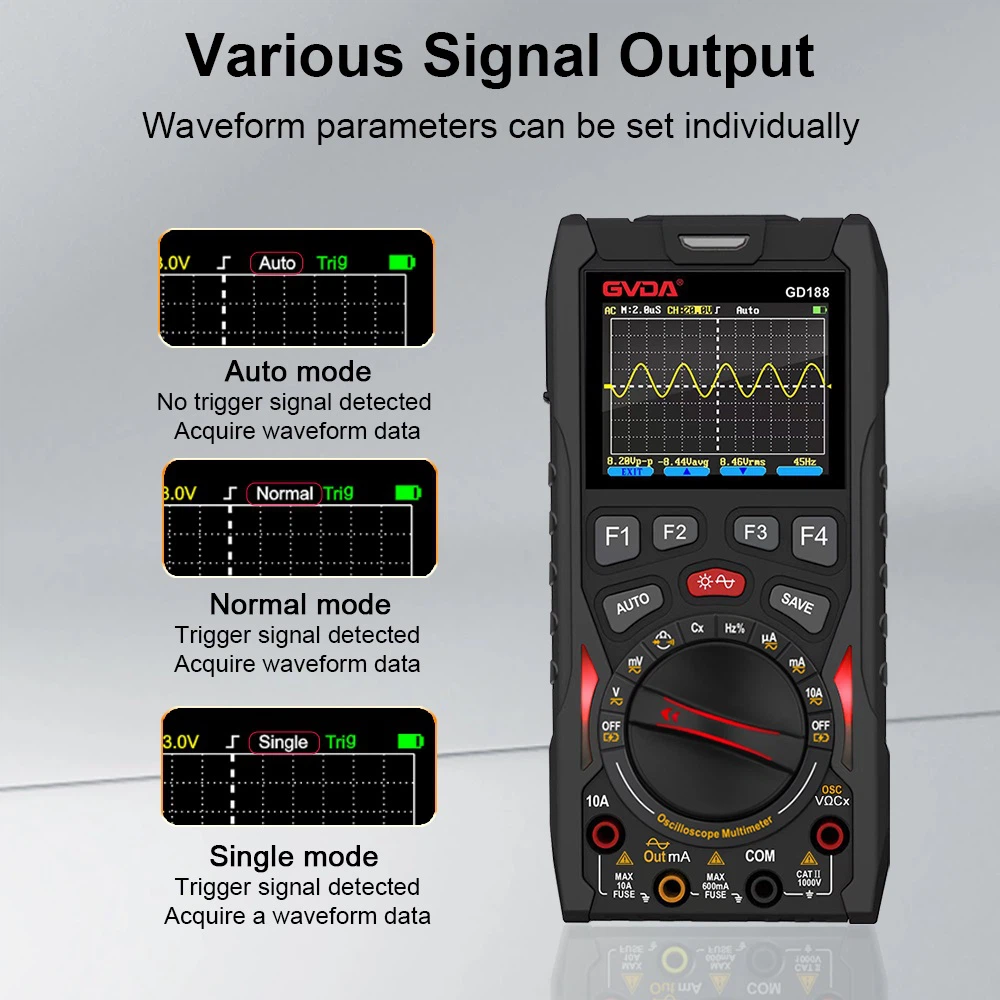

Po rozpoczęciu pomiaru operator może wybrać typ pomiaru (pomiar przebiegu, pomiar składowej), parametry pomiaru (częstotliwość/okres, wartość skuteczna, rezystancja rezystora, włączenie-wyłączenie diody itp.) oraz zakres pomiarowy (opcjonalnie ustawienie automatyczne) poprzez chiński interfejs. Przyrząd automatycznie ustawia optymalny zakres); mikroprocesor automatycznie interpretuje ustawienia pomiarowe dla obwodu próbkującego i rozpoczyna zbieranie danych; po zakończeniu zbierania mikroprocesor przetwarza dane próbkowania zgodnie z ustawieniami pomiaru i wyodrębnia wymagane parametry pomiarowe. I wyślij wyniki do komponentu wyświetlającego. W razie potrzeby użytkownik może wybrać tryb testu automatycznego: po przeanalizowaniu danych uzyskanych z pierwszego pobrania próbki mikroprocesor dostosuje się, zmodyfikuje ustawienia pomiaru i ponownie pobierze próbki w zależności od konkretnej sytuacji. Po kilku takich cyklach „próbkowanie-analiza-regulacja-ponowne próbkowanie” oscyloskop może wykonać funkcję dotyku i pomiaru bez konieczności ręcznej zmiany zakresu, co ułatwia obsługę ręczną.
