Jak prawidłowo zmierzyć prąd za pomocą multimetru?

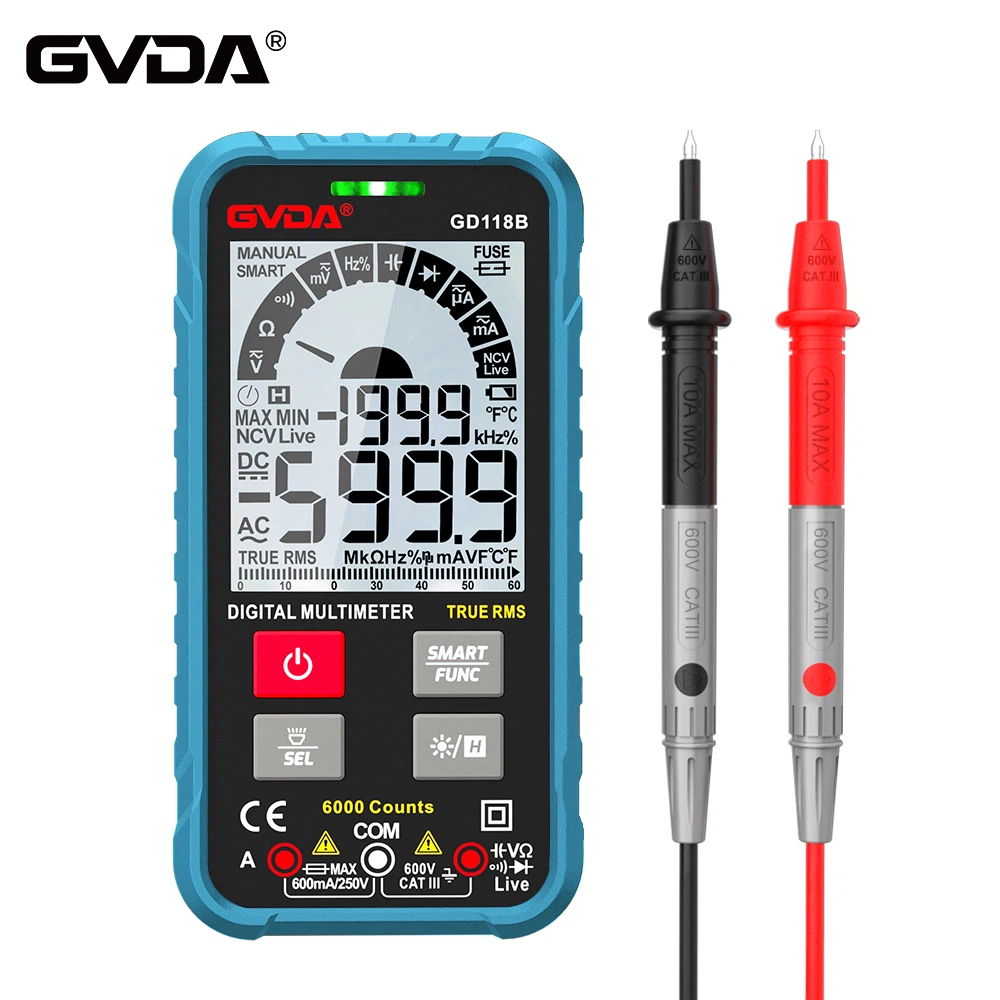

Multimetr jest jednym z niezbędnych narzędzi do tworzenia sprzętu. Multimetr jest wydajny i może mierzyć napięcie, rezystancję, diody itp., a także bardzo łatwo mierzyć prąd. Podczas pomiaru prądu multimetr wymaga dwóch bardzo krytycznych problemów: 1) Ustaw bieg multimetru na aktualny bieg (należy zwrócić uwagę na AC lub DC); 2) Podłącz przewody pomiarowe multimetru do gniazda prądowego.
1. Wybierz odpowiedni bieg prądu
Amperomierz ma dużą tarczę obrotową, na której można wybrać różne wielkości mierzonego sygnału. Przed pomiarem prądu należy sprawdzić, czy mierzony prąd to AC czy DC. Ustaw pokrętło na odpowiedni bieg i wybierz odpowiedni zakres po oszacowaniu aktualnego rozmiaru.
2. Wybierz aktualne gniazdo
To pytanie jest krytyczne i łatwo je przeoczyć. Podczas pomiaru napięcia, rezystancji, diody i innych sygnałów wszystkie czerwone przewody pomiarowe są podłączone do przekładni VΩ. Podczas pomiaru prądu należy podłączyć czerwony przewód pomiarowy do gniazda prądowego. Obecne gniazdo jest podzielone na A amper i mA miliamper. Po prawidłowym oszacowaniu wielkości aktualnej wartości wybierz gniazdo A lub mA, a pozycja czarnego pisaka testowego pozostanie bez zmian.
3. Podłącz do testowanego obwodu i odczytaj
Amperomierz musi być połączony szeregowo w badanym obwodzie, a prąd musi płynąć z czerwonego przewodu pomiarowego i wypływać z czarnego przewodu pomiarowego. Potem jest czytanie. W niektórych metrach przekładnia prądu przemiennego i przekładnia prądu stałego są połączone, a do przełączania jest żółty przycisk. Po przełączeniu na odpowiedni bieg można odczytać aktualną wartość na wyświetlaczu.
Niezależnie od tego, czy jest to miernik cęgowy, czy precyzyjny multimetr cyfrowy, zasada działania pomiaru prądu jest taka sama. Zapamiętaj kilka kluczowych punktów w procesie: koło zębate, podnośnik i połączenie szeregowe.
