Jak zmierzyć prąd upływu za pomocą multimetru
Powiązane artykuły techniczne obejmują te, które wyjaśniają, jak korzystać z multimetru, jak mierzyć prąd upływu za pomocą multimetru i jak testować jakość silnika. jak używać multimetru do pomiaru prądu upływu

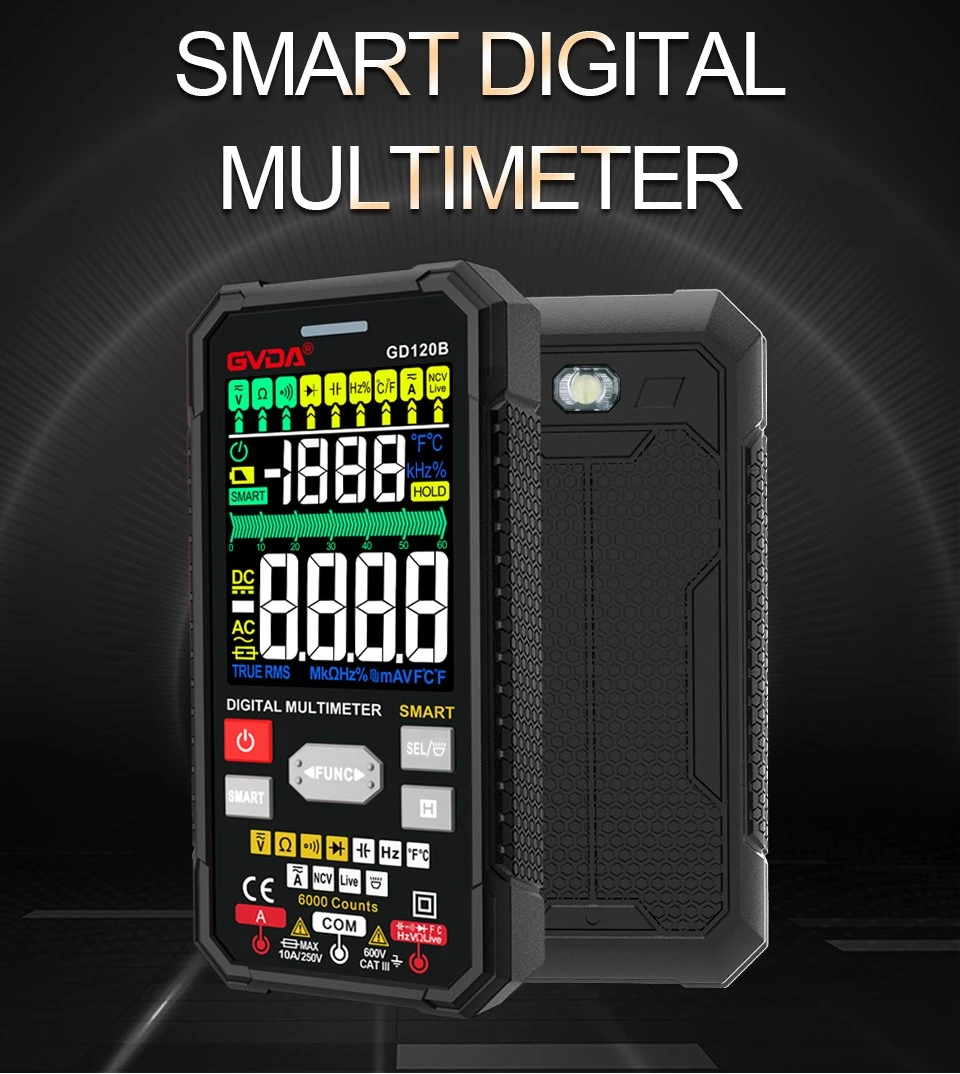

Multimetr ma możliwość jednoczesnego pomiaru zarówno napięcia, jak i prądu upływu. Istnieją dwie metody pomiaru upływu: metoda napięciowa i metoda rezystancyjna. Czerwony przewód pomiarowy wkłada się do otworu V multimetru, niezależnie od metody rezystancyjnej lub napięciowej, a czarny przewód pomiarowy do otworu COM multimetru.
Wyłącz zasilanie urządzenia elektrycznego, użyj multimetru, a następnie ustaw multimetr w pozycji sygnału dźwiękowego rezystancji, aby określić, czy urządzenie elektryczne przecieka metodą rezystancji. Przewody pomiarowe multimetru są jednym przewodem przymocowane do obudowy urządzenia elektrycznego, a drugim przewód pod napięciem i przewód neutralny. Jeśli multimetr emituje sygnał dźwiękowy, oznacza to, że w aparacie elektrycznym wystąpił poważny wyciek i należy zbadać miejsce wycieku.
Wymagane jest stopniowe zwiększanie poziomu rezystancji multimetru, aż do zmierzenia wartości rezystancji, jeśli multimetr milczy. Ogólnie rzecz biorąc, wyciek występuje, gdy wartość rezystancji jest mniejsza niż {{0}},38 M oma, a wyciek nie występuje, gdy wartość rezystancji jest większa niż 0,38 M oma.
Zamknij włącznik urządzenia elektrycznego, ustaw bieg multimetru na wartość AC 700V (przekładnia każdego multimetru może się różnić; ustaw na najwyższą nastawę dla aktualnego biegu), a następnie zmierz prąd upływowy sprzętu elektrycznego za pomocą napięcia. Multimetr wyświetla napięcie, wskazując, że sprzęt elektryczny przecieka, a multimetr wskazuje, że napięcie wynosi zero, pokazując, że nie ma wycieku. Przewód pomiarowy umieszcza się na obudowie urządzenia elektrycznego, czarny przewód pomiarowy umieszcza się na linii zerowej.
Istnieją pewne ograniczenia dotyczące podejścia napięciowego podczas pomiaru upływu. Może monitorować tylko wyciek z przewodu pod napięciem; nie może zmierzyć upływu przewodu neutralnego. Podejście napięciowe nie jest zalecane, ponieważ obecność elementów pojemnościowych w sprzęcie elektrycznym również pogorszyłaby dokładność pomiaru.
