Jak zmierzyć polaryzację SCR za pomocą multimetru



1, dyskryminacja polaryzacji
Rozróżnianie bieguna T1 i bieguna G: za pomocą multimetru zmierzono blok Rx10 między biegunami rezystancji dodatniej i ujemnej, jeśli okaże się, że dwa bieguny między rezystancją dodatnią i ujemną są bardzo małe (około 150ll), oba bieguny są biegunami T1 i G. Następnie multimetr ustaw blok f-Rx1, obróć pomiar dwóch biegunów, rezystancji odwrotnej, zmierzoną wartość rezystancji mniejszego, gdy czarny długopis jest podłączony do bieguna T1, drugiego dla bieguna sterującego C, pozostałej stopy Słup T2. Do} dwukierunkowego SCR to model MAC97A6 / M329, mierzony multimetrem MF47F. Jeżeli wartość rezystancji zmierzona za pomocą bloku Rx100 jest inna (około 500ll), należy to odnotować. Jeśli pomiar danych SCR dużej mocy będzie inny, nie można wyzwolić małego prądu, można również przeprowadzić multimetr, aby dodać napięcie (szeregowe).


2, aby zidentyfikować dobro i zło oraz przewodność
Można go umieścić w bloku multimetru Rxlk, mierząc rezystancję T1 i T2, G i T1 pomiędzy, jeśli rezystancja jest bardzo mała, co wskazuje na awarię SCR. Jeśli zmierzona rezystancja dodatnia i ujemna biegunów G i T2 jest bardzo duża (normalna powinna wynosić około setek omów). To znaczy, że zostało złamane.


Rozróżnij zdolność przewodzenia SCR, czarny długopis multimetru można podłączyć do bieguna T1, czerwony długopis do bieguna T2. W przypadku suchego ogniwa jako mocy wyzwalającej (można go również używać jako innego multimetru Rx1), wówczas igła jest przewodzeniem, suche ogniwo nadal przewodzi, ma to na celu identyfikację T1 do T2 części przewodzących. Zasada jest bardzo prosta, biegun dodatni akumulatora podłączony do T1, biegun ujemny fałszywego suchego ogniwa G w celu wytworzenia napięcia wyzwalającego, ścieżka prądu: z suchego ogniwa 10-T1 do G tysiąca akumulatorów, zostało wywołane utworzenie ścieżki prądowej, wówczas multimetr jest również używany jako źródło zasilania, pisak ujemny w obrębie + - T1 - T2 pisak dodatni W obrębie a, tworzenie ścieżki T1 do T2.


Wydajność przewodzenia T2 do T1 i ta polaryzacja jest odwrócona, miasto stosuje tę samą metodę dyskryminacji.
Doświadczenie pokazuje, że w przypadku różnych modeli tyrystorów stosowanych w różnych przystankach multimetru mierzona rezystancja nie jest taka sama. Na przykład nie jest łatwo znaleźć mniejszą wartość rezystancji przy bloku Rx100, zmiana na blok Rx10 będzie łatwa do znalezienia. Model tyrystora nie jest taki sam, zmierzona wartość rezystancji jest inna, np. przy pomiarze jednokierunkowego SCR MCR100, przy zakresie rezystancji multimetru Rx1-R×1k przy pomiarze obrotu bloku może pojawić się jedynie mniejsza wartość rezystancji ( bez drugiej większej wartości rezystancji); Widełki takie jak przy pomiarze jednokierunkowym SCR FD315M, z pisakami dodatnimi i ujemnymi kolejno, z pomiarem na barana Rx100 lub RXlk, z pomiarem na baranie Rx100 lub RXlk. Pomiar na barana RXlk, gdy istnieją dwie wartości rezystancji, ale nie jest łatwo znaleźć, która jest mniejsza, jeśli pomiar blokowy Rx1 lub Rx10 jest łatwiejszy do znalezienia mniejszych wartości rezystancji, czarnym pisakiem określ biegun G, czerwonym pisakiem określenie bieguna K jest łatwe do znalezienia, dlatego nie należy go stosować na sztywno.

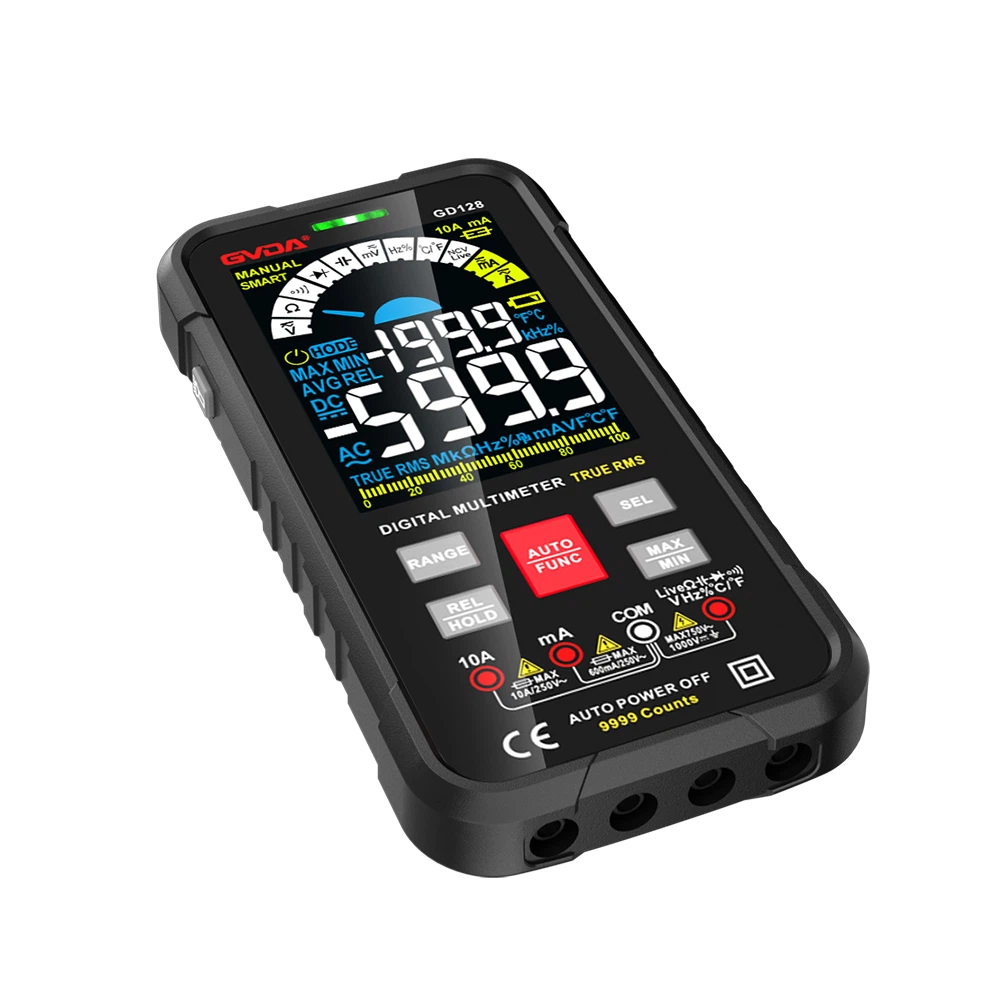

3 Multimeter 1000v 10a
