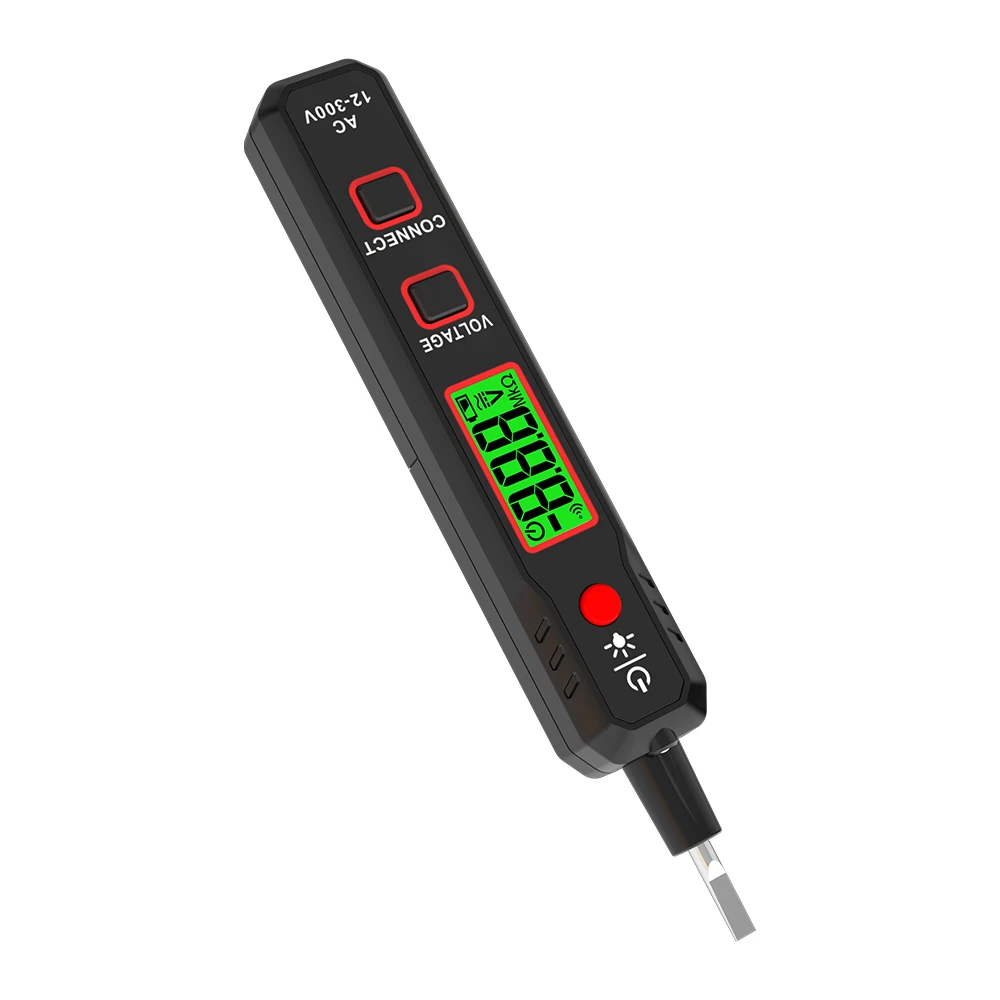

Pióro testowe z wyświetlaczem cyfrowym to rodzaj pióra testowego należącego do narzędzi elektrycznych i elektronicznych, używanego do sprawdzania, czy przewód jest pod napięciem. Korpus pióra z cyfrowym wyświetlaczem ma wyświetlacz LED, który może intuicyjnie odczytywać wartości napięcia testowego. Podczas pomiaru przewodu pod napięciem, obwodu oświetlenia, napięcia U=220V między przewodem pod napięciem a uziemieniem rezystancja ludzkiego ciała jest na ogół niewielka, zwykle od kilkuset do kilku tysięcy omów, a rezystancja wewnątrz pióra testowego wynosi zwykle około kilku megaomów. Prąd (czyli prąd przepływający przez ludzkie ciało) jest bardzo mały, zwykle mniejszy niż 1 mA. Kiedy tak mały prąd przepływa przez ludzkie ciało, nie szkodzi ludziom, a kiedy tak mały prąd przechodzi przez neonową żarówkę długopisu testowego, neonówka będzie emitować światło. .
Instrukcje dotyczące korzystania z przycisków:
(Klawisz A) BEZPOŚREDNI, klawisz bezpośredniego pomiaru (daleko od ekranu LCD), to znaczy, gdy używasz głowicy wsadowej do bezpośredniego dotknięcia linii, naciśnij ten przycisk;
(klawisz B) INDUKCJA, przycisk pomiaru indukcji (bliżej ekranu LCD), to znaczy, gdy używasz głowicy wsadowej do wykrywania linii styku, naciśnij ten przycisk.
Uwaga: bez względu na to, jak drukowane jest pióro elektryczne, pamiętaj, że ten, który znajduje się dalej od ekranu LCD, jest kluczem bezpośredniego pomiaru; ten, który jest bliżej wyświetlacza LCD, to przycisk czujnika!
Ten pisak testowy nadaje się do bezpośredniego wykrywania 12-250v prądu przemiennego i stałego oraz pośredniego wykrywania przewodu neutralnego, fazy i punktów przerwania prądu przemiennego. Może również mierzyć ciągłość przewodów nie będących pod napięciem.
Wykrywanie bezpośrednie:
a. Ostatnia liczba to zmierzona wartość napięcia;
b. Gdy nie zostanie osiągnięte 70 procent wyświetlanej wartości górnej granicy, wyświetlana jest wartość dolnej granicy;
c. Podczas pomiaru prądu stałego dotknij ręką drugiego bieguna;
Detekcja pośrednia:
Naciśnij i przytrzymaj przycisk B i przesuń głowicę wsadową blisko przewodu zasilającego. Jeśli przewód zasilający jest naładowany, na wyświetlaczu pióra cyfrowego pojawi się symbol wysokiego napięcia
Wykrywanie punktu przerwania:
Naciśnij i przytrzymaj klawisz B i poruszaj się wzdłuż drutu, punkt, w którym nie ma obrazu w oknie wyświetlacza, jest punktem przerwania.
Nowy cyfrowy tester wyświetlacza może testować napięcia 12 V, 36 V, 55 V, 110 V i 220 V. Ogólnie rzecz biorąc, punkt na górze pióra testowego to pomiar napięcia, a najwyższy wyświetlacz to aktualna wartość napięcia testowego; dół to test indukcyjny do wykrywania izolatorów. W przypadku przerwania obwodu jest to oparte na doświadczeniu.
Wykrywanie napięcia:
1. Zakres detekcji to napięcie AC/DC 12-250V.
2. Lekko dotknij przycisku DIRECT, a metalowy koniec pióra testowego dotknie testowanego przedmiotu. Pióro testowe ma pięć wartości napięcia: 12V, 36V, 55V, 110V i 220V. Ostatnia wartość na ekranie LCD to zmierzona wartość napięcia (gdy nie osiąga 70 procent górnej wartości wyświetlanej, wyświetlana jest wartość dolna).
3. Podczas pomiaru prądu stałego niezwiązanego z ziemią ręka powinna dotykać drugiej elektrody (np. dodatniej lub ujemnej).
Detekcja indukcyjna:
1. Dotknij przycisku INDUKCJA, a metalowy koniec pióra testowego znajdzie się blisko wykrywanego obiektu. Jeśli na wyświetlaczu pojawi się „symbol wysokiego napięcia”, oznacza to, że obiekt jest naładowany prądem przemiennym.
2. Podczas pomiaru odłączonego przewodu dotknij przycisku INDUKCJA, metalowy przedni koniec pióra testowego znajduje się blisko zewnętrznej warstwy izolacyjnej przewodu, występuje zjawisko rozłączenia, a „symbol wysokiego napięcia” znika w punkcie przerwania.
3. Użyj tej funkcji, aby łatwo rozróżnić linie zerowe i fazowe (podczas pomiaru linii równoległych zwiększ odległość między liniami). Wykryj promieniowanie mikrofalowe i wyciek.
Środki ostrożności:
Klawisze nie muszą być mocno naciskane, a dwa klawisze testowe nie mogą być dotykane w tym samym czasie podczas testu, w przeciwnym razie wpłynie to na czułość i wyniki testu.
