Jak używać multimetru do wykrywania typowych elementów elektronicznych?
Ilekroć płytka drukowana nie może działać w normalnych warunkach, po sprawdzeniu obwodu i stwierdzeniu, że nie ma problemu, jest bardzo prawdopodobne, że w tym momencie jakiś element elektroniczny jest uszkodzony. Jeśli chcesz go naprawić, musisz znaleźć problematyczny element i go wymienić, ale problematyczny element został znaleziony. Jest to praca techniczna i wymaga pewnych umiejętności. Dzisiaj nauczę Cię, jak używać multimetru do wykrywania niektórych powszechnie używanych elementów elektronicznych.
Wykrywanie rezystancji
Najbardziej bezpośrednią metodą wykrycia rezystancji jest użycie do pomiaru pliku rezystancji multimetru. Ogólnie rzecz biorąc, rozmiar rezystancji zostanie zaznaczony na rezystancji. Wybierz odpowiedni plik rezystancji i podłącz czerwony i czarny przewód pomiarowy do obu końców. Jeśli odczyt jest blisko, jest to normalne, w przeciwnym razie jest uszkodzony. Wykonując opór, należy uważać, aby nie dotknąć obiema rękami czerwonego i czarnego przewodu pomiarowego. Nie jest to niebezpieczne, ale ma na celu zapewnienie dokładności pomiaru rezystancji. Można dotknąć ręką jednego z przewodów pomiarowych.
Naprawiono wykrywanie kondensatora

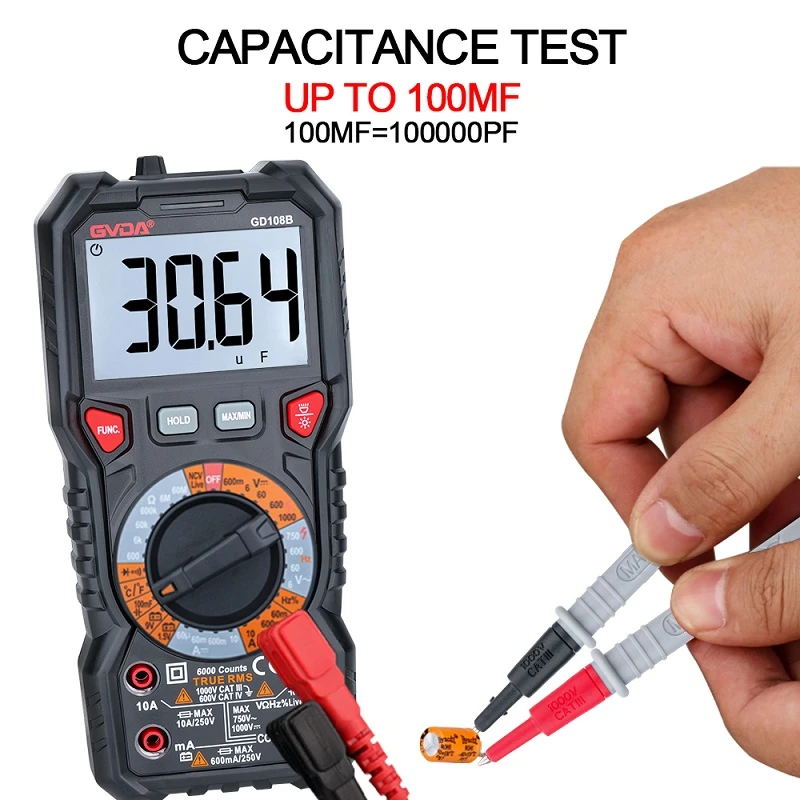

Oprócz użycia multimetru do wybrania odpowiedniego zakresu bloku pojemności w celu pomiaru wartości pojemności, możesz także użyć pliku rezystancji do pomiaru. Podczas pomiaru wybierz odpowiedni plik rezystancji. Użyj dwóch przewodów pomiarowych, aby połączyć dwa styki kondensatora. Wartość rezystancji powinna być nieskończona. Jeśli wartość rezystancji wynosi 0, kondensator jest uszkodzony.
Wykrywanie kondensatorów elektrolitycznych
Metoda pomiaru kondensatora elektrolitycznego różni się nieco od metody pomiaru kondensatora stałego. Oczywiście do wykrywania można użyć bloku pojemnościowego. Każdy to wie. Opowiem o metodzie wykorzystania bloku elektrycznego do pomiaru. Najpierw wybierz odpowiedni plik rezystancji, a odpowiednio czerwony i czarny przewód pomiarowy dotykają kondensatora. Dwa bieguny, w tym momencie wyświetlana wartość będzie rosła od {{0}} aż do wyświetlenia symbolu przepełnienia 1. Jeśli zawsze wyświetla 0, oznacza to, że w kondensatorze doszło do zwarcia. Jeśli zawsze wyświetla 1, oznacza to, że kondensator jest otwarty. Należy zaznaczyć, że przy pomiarze, ponieważ kondensator elektrolityczny ma bieguny dodatni i ujemny, nie wolno go tutaj odwracać. Zwykle czerwony przewód pomiarowy podłącza się do anody kondensatora (tej z długimi nóżkami), a czarny przewód pomiarowy podłącza się do katody kondensatora (tej z krótkimi nóżkami). , multimetr wskaźnikowy jest dokładnie odwrotnie.
Wykrywanie indukcyjności
Wybierz także przekładnię oporową multimetru i podłącz przewody pomiarowe do obu końców cewki indukcyjnej. Jeśli zmierzona wartość rezystancji wynosi zero, cewka indukcyjna jest wewnętrznie zwarta. W normalnych warunkach rezystancja prądu stałego mierzonej cewki jest taka sama jak średnica emaliowanego drutu użytego do nawinięcia cewki cewki indukcyjnej i cewki uzwojenia drutu. Liczba ma bezpośredni związek, o ile można zmierzyć wartość rezystancji, indukcyjność można uznać za normalną.
Detekcja diody
Dostosuj multimetr do przekładni diody detekcyjnej, połącz anodę diody z czerwonym przewodem pomiarowym, a katodę diody z czarnym przewodem pomiarowym. Jeżeli na ekranie wyświetlacza zostanie wyświetlony spadek napięcia diody (zwykle {{0}},5 dla lampy krzemowej i 0,2 dla lampy germanowej), oznacza to, że dioda jest normalna. Wymień przewody pomiarowe, jeśli wyświetlacz pokazuje 1, jest to normalne, w przeciwnym razie jest uszkodzony, jeśli oba wyniki testu wynoszą 0 lub 1, oznacza to, że dioda jest uszkodzona.
Detekcja diody
Dopasuj także multimetr cyfrowy do bloku diod detekcyjnych, dotknij anody diody elektroluminescencyjnej czerwonym przewodem pomiarowym, a katody diody elektroluminescencyjnej czarnym przewodem pomiarowym (tak samo jak dioda powyżej), jeśli widzisz, że świeci, oznacza to normalne, w przeciwnym razie jest uszkodzony.
