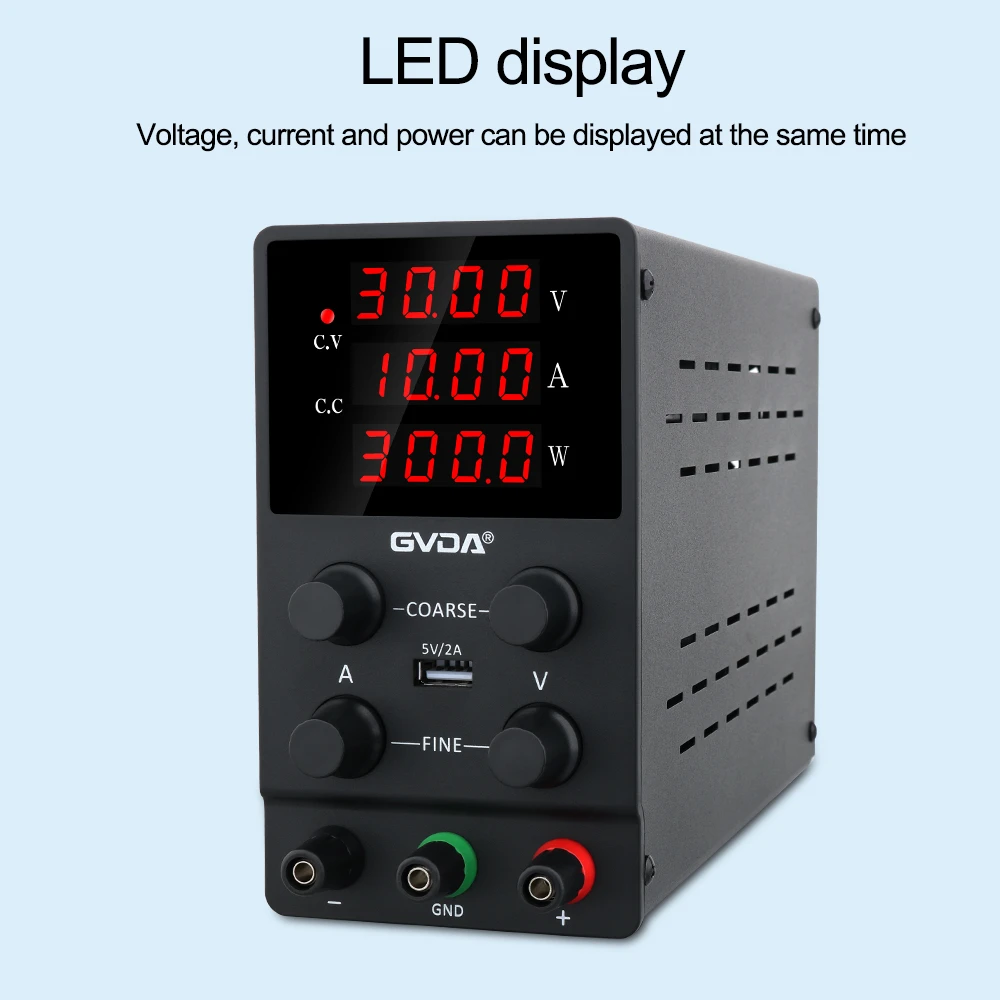

Wskaźniki rezystancji wyjściowej dla zasilaczy regulowanych
Wskaźniki jakości zasilacza stabilizowanego napięciem
Na napięcie wyjściowe Uo obwodu regulatora napięcia będą miały wpływ trzy czynniki, a mianowicie napięcie wejściowe UI, prąd obciążenia Io i temperatura otoczenia T, tj.
Uo=f(UI, Io, T)
Dlatego ogólne wyrażenie na wielkość zmiany napięcia wyjściowego zasilacza regulowanego można zapisać jako Uo=f (UI, Io, T)
Można zauważyć, że cztery główne wskaźniki odzwierciedlające jakość zasilacza regulowanego prądem stałym to Su, Ro, ST, Ur. Następujące elementy są opisane w następujący sposób:
(1) Wartość korekty wejściowej i współczynnik regulacji napięcia
Skorygujemy przefiltrowaną zmianę napięcia wejściowego i wynikający z niej współczynnik zmiany napięcia wyjściowego, zwany współczynnikiem regulacji napięcia wejściowego. W rzeczywistości stosunek względnych zmian napięcia wyjściowego i napięcia wejściowego jest często używany do scharakteryzowania wydajności regulacji napięcia zasilacza, co nazywa się współczynnikiem regulacji napięcia. Z definicji można to zapisać jako
(2) Rezystancja wyjściowa
W warunkach stałego napięcia wejściowego i temperatury stosunek zmiany napięcia wyjściowego i zmiany prądu obciążenia definiuje się jako rezystancję wyjściową, która jest zapisywana jako
Znak ujemny we wzorze wskazuje, że ΔUo zmienia się w kierunku przeciwnym do ΔIo.
(3) Współczynnik temperaturowy
W przypadku niezmiennego napięcia wejściowego i obwodu obciążenia, zmianą temperatury urządzenia spowodowaną zmianą napięcia wyjściowego jest współczynnik temperaturowy regulowanego zasilacza lub dryft temperaturowy, rejestrowany jako
(4)Napięcie tętnienia
W przypadku znamionowego prądu roboczego wartość składowej AC napięcia wyjściowego, napięcie tętnienia. Symbolem wartości skutecznej napięcia tętniącego jest Ur, a UIr można uznać za wielkość zmiany napięcia wejściowego. Oczywiście sam obwód regulatora napięcia tłumi tę wielkość zmienności. Zatem Ur≈SuUIr
Czasami również powszechnie używany współczynnik tłumienia tętnień, aby zilustrować wielkość napięcia tętnienia, zapisując 20lg (UIr/Ur) (dB), jasne jest, że im większy współczynnik tłumienia tętnień, tym lepiej.
