5 głównych zastosowań amperomierzy cęgowych
Zwykle przy pomiarze prądu zwykłym amperomierzem konieczne jest włączenie amperomierza szeregowo do obwodu w celu pomiaru po wyłączeniu obwodu. Jest to bardzo kłopotliwe i czasami normalne obwody robocze na to nie pozwalają. W tym momencie użycie amperomierza cęgowego staje się znacznie wygodniejsze. Amperomierz cęgowy może mierzyć prąd bez przerywania obwodu, o ile mierzony przewód jest zaciśnięty w cęgach. Jednakże mierniki cęgowe mają na ogół niską dokładność, zwykle mieszczącą się w zakresie od 2,5 do 5 poziomów, i są zwykle używane tylko wtedy, gdy napięcie badanego obwodu nie przekracza 500 V.
Istnieje wiele typów i stylów amperomierzy cęgowych. Na przykład amperomierz cęgowy T-301 może być używany tylko do pomiaru prądu przemiennego, podczas gdy amperomierz cęgowy T-302 może mierzyć zarówno prąd przemienny, jak i napięcie przemienne. Amperomierz kieszonkowy MG24 może również mierzyć zarówno prąd przemienny, jak i napięcie przemienne; Istnieją również amperomierze cęgowe zarówno dla prądu przemiennego, jak i stałego, takie jak modele MG21 i MG22. Podczas przeprowadzania pomiarów należy wybierać różne formy amperomierzy cęgowych w zależności od różnych mierzonych obiektów. W przypadku pomiaru tylko prądu przemiennego można wybrać amperomierz cęgowy T-301. W przypadku stosowania innych rodzajów amperomierzy cęgowych przełącznik konwersji należy ustawić w żądanej pozycji w zależności od mierzonego obiektu.
Zgodnie z metodą wyświetlania odczytów amperomierze cęgowe można podzielić na dwie kategorie: typu wskaźnikowego i typu cyfrowego; Z punktu widzenia napięcia obwodu rozróżnia się mierniki cęgowe niskiego napięcia i mierniki cęgowe wysokiego napięcia; Z funkcjonalnego punktu widzenia do mierników cęgowych zaliczają się zwykłe mierniki cęgowe AC, dwufunkcyjne mierniki cęgowe AC/DC, mierniki cęgowe prądu upływowego, mierniki cęgowe z multimetrami itp. Wygląd zegarków cęgowych jest bardzo zróżnicowany,
Zwykłego miernika cęgowego można używać wyłącznie do pomiaru prądu przemiennego i nie można mierzyć innych parametrów elektrycznych. Miernik cęgowy z funkcją multimetru stanowi uzupełnienie miernika cęgowego, a jego sposób użycia jest taki sam jak w przypadku multimetru.

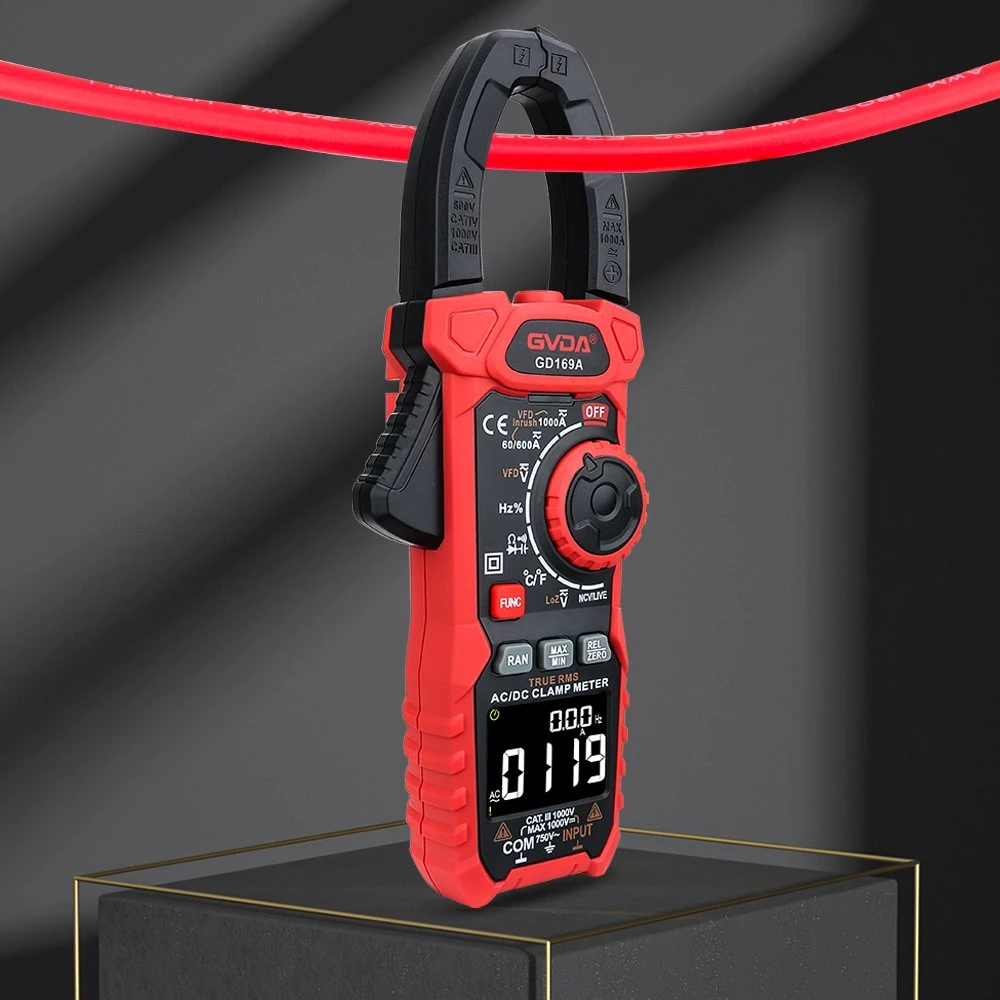

Zasada działania cyfrowego zegarka z cęgami jest w zasadzie taka sama jak w przypadku zegarka ze wskazówką. Różnica polega na tym, że do wyświetlania wyników liczbowych używany jest ekran LCD. Największą cechą jest brak błędu odczytu, możliwość zapamiętywania wyników pomiarów oraz możliwość najpierw dokonać pomiaru, a następnie odczytać.
Następnie przyjrzyjmy się budowie i zasadzie działania amperomierza cęgowego
Budowa magnetoelektrycznego amperomierza cęgowego
Amperomierz magnetoelektryczny składa się głównie ze specjalnego przekładnika prądowego, wyprostowanego amperomierza magnetoelektrycznego i obwodów wewnętrznych. Typowe modele to T301 i T302. Amperomierz cęgowy T301 może mierzyć tylko prąd przemienny, natomiast amperomierz typu T302 może mierzyć zarówno prąd przemienny, jak i napięcie przemienne. Istnieją również dwufunkcyjne amperomierze kieszonkowe AC i DC, takie jak MG20, MG26, MG36 i inne modele. Wygląd zegarka z zaciskiem T301 pokazano na rysunku 7-6. Jego dokładność wynosi 2,5, a zakres prądowy to: 10 A, 50 A, 250 A, 1000 A.
