Jak mogę się upewnić, że linie zerowe i uziemiające pióra elektrycznego są prawidłowe?

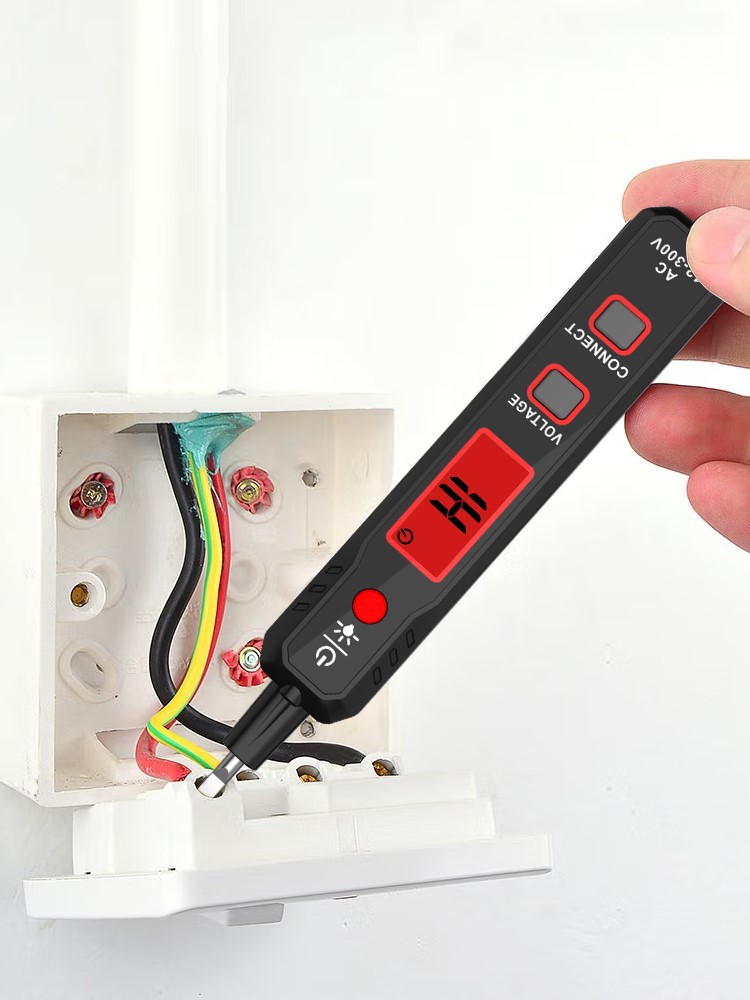

1. Włącz zasilanie, użyj pióra elektrycznego do pomiaru, ten, który się zaświeci, to drut przeciwpożarowy.
2. Odłącz przewód neutralny, podłącz tylko przewód pod napięciem, włącz światło w domu, zmierz długopisem elektrycznym, a drugi, który się zaświeci, to przewód neutralny.
3. Reszta to przewód uziemiający.
Przewody neutralny i uziemiający są używane bezpośrednio
Pióra elektrycznego nie można przetestować, nie są one naładowane do ziemi, więc pióro testowe nie zaświeci się. Przewód pod napięciem można sprawdzić za pomocą ołówka testowego.
W przypadku wyłącznika różnicowoprądowego (wyłącznik różnicowoprądowy) przewód pod napięciem i przewód neutralny można rozróżnić eksperymentalnie, a między przewodem pod napięciem a przewodem neutralnym jest podłączona żarówka, która świeci normalnie, podczas gdy światło żarówka jest podłączona między przewodem pod napięciem a przewodem uziemiającym, wyłącznik różnicowoprądowy natychmiast zadziała.
Elektryczność domowa to zazwyczaj prąd jednofazowy 220 V ~ 250 V. Przewód pod napięciem przechodzi przez obciążenie, takie jak żarówki i inne urządzenia elektryczne, tworząc pętlę przez przewód neutralny, dzięki czemu urządzenia elektryczne mogą działać normalnie. Niektóre urządzenia elektryczne z metalowymi obudowami również muszą być podłączone do przewodu uziemiającego. Gdy obudowa elektryczna zostanie przypadkowo naładowana, można ją doprowadzić do ziemi, aby zapewnić bezpieczeństwo użytkowania energii elektrycznej.
W układzie przewodów i codziennej konserwacji, aby rozróżnić przewody do różnych celów, do ich rozróżnienia zwykle stosuje się przewody o różnych kolorach.
Przewody przeciwpożarowe zazwyczaj wykorzystują przewody o ciepłych kolorach, z których najczęściej są to przewody czerwone. Jeśli dąży się do bardziej standardowej konstrukcji, różne obwody mogą wykorzystywać różne kolory przewodów pod napięciem, aby je rozróżnić. Oprócz czerwonych przewodów można również użyć żółtych przewodów i zielonych przewodów. Jednak użycie wielu kolorowych linii do rozróżnienia zwiększy do pewnego stopnia koszt zakupu drutu.
Linia zerowa generalnie przyjmuje chłodną linię kolorystyczną, najczęstszą jest niebieska linia, a niektóre używają również czarnej linii.
Zgodnie z normą jako przewód odgromowy można stosować wyłącznie dwukolorowe przewody żółty i zielony. Ponieważ przewód uziemiający jest bardzo ważny dla bezpieczeństwa korzystania z energii elektrycznej, wymagania dotyczące kolorów są bardzo surowe i nie można zamiast nich używać przewodów o innych kolorach.
według koloru
Czerwony przewód pod napięciem Niebieski przewód neutralny Żółty i zielony dwukolorowy przewód uziemiający
jeśli kolory są nie do odróżnienia
W praktyce masz trzy przewody, jeden to przewód pod napięciem, jeden to przewód neutralny, a drugi to przewód uziemiający, przy założeniu, że kolory trzech przewodów są takie same! Jak możesz odróżnić?
1. Prawidłowa metoda podłączenia jest następująca: przewód fazowy (L) jest zazwyczaj czerwony lub brązowy; przewód neutralny (N) jest niebieski lub zielony; przewód uziemienia ochronnego (PE) musi być żółto-zielony.
2. Czy możesz użyć amperomierza cęgowego do pomiaru przewodu pod napięciem za pomocą długopisu elektrycznego? Prąd przewodu fazowego (przewodu pod napięciem) i przewodu neutralnego jest taki sam, a w przewodzie uziemiającym nie ma prądu, gdy jest normalny.
3. W przewodzie neutralnym płynie prąd; przewód uziemiający służy do ochrony i podczas normalnej pracy nie ma prądu. Tylko wtedy, gdy jest zwarcie i wyciek, jest prąd. Wymagana jest niewielka rezystancja uziemienia, a koniec urządzenia jest zwykle uziemiony w celu ochrony.
Użyj długopisu elektrycznego, aby zmierzyć przewód pod napięciem, umieść próbnik (przewodową żarówkę) na przewodzie pod napięciem i jednym z pozostałych dwóch przewodów, jeśli światło jest włączone, oznacza to przewód zerowy. Jeśli światło nie zapala się. Opis jest uziemiony. (Metoda testowania lampy jest skuteczna, gdy przewód uziemiający nie jest podłączony do uziemienia. Jeśli przewód uziemiający jest podłączony do uziemienia, światło będzie włączone bez względu na to, który przewód jest podłączony.)
4. W przypadku zasilania znalezienie przewodu pod napięciem nie powinno być trudne. Trudność polega na rozróżnieniu przewodu neutralnego i przewodu uziemiającego. Teoretycznie napięcie między przewodem pod napięciem a przewodem neutralnym wynosi po prawej stronie 220, a napięcie między przewodem uziemiającym około 190 woltów. Jeśli podłączysz energooszczędną lampę, powinieneś widzieć jasność i ciemność. Jasna linia jest naturalnie linią neutralną, która służy wyłącznie jako odniesienie.
5. Jest inny prosty sposób
Używamy próbnika (żarówki z przewodem) do podłączenia przewodu pod napięciem i jednego z pozostałych dwóch przewodów. Jeśli lampka się świeci, oznacza to, że jest to przewód 0. Jeśli lampka jest włączona, przełącznik wycieku przeskoczy. Opis jest uziemiony.
