Jak zmierzyć jakość kondensatorów klimatyzatora za pomocą multimetru cyfrowego
Kondensatory to jedne z najczęściej używanych elementów elektronicznych. Kształt i symbol obwodu kondensatora pokazano na rysunku. Wspólnym symbolem tekstowym kondensatorów jest „C”. Kondensator składa się głównie z metalowych elektrod, warstw dielektrycznych i przewodów elektrod, a dwie elektrody są izolowane od siebie. Dlatego ma podstawową wydajność „blokowania prądu stałego i komunikowania się z prądem przemiennym”.
Bezpośrednia detekcja z plikami pojemności

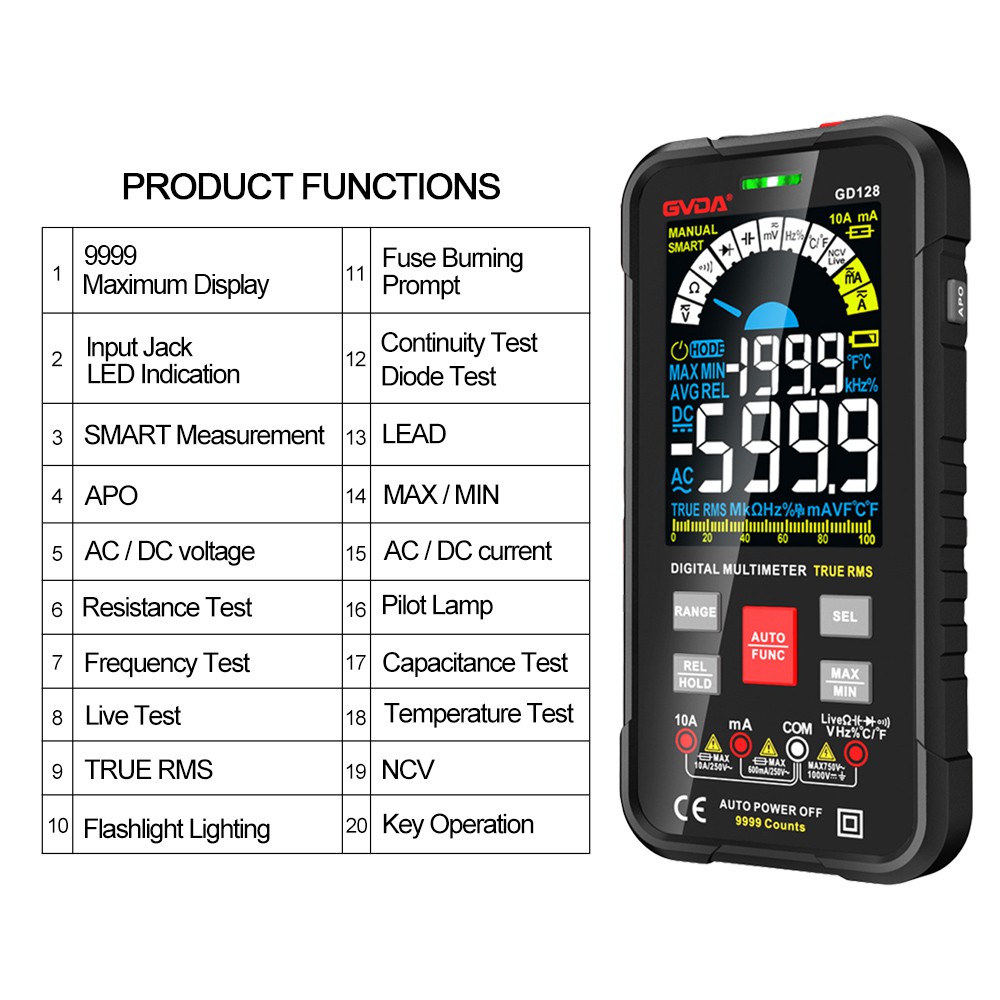

Niektóre multimetry cyfrowe mają funkcję pomiaru pojemności, a ich zakresy podzielone są na pięć poziomów: 2000p, 20n, 200n, 2μ i 20μ. Podczas pomiaru dwa piny rozładowanego kondensatora można włożyć bezpośrednio do gniazda Cx na panelu, a wyświetlane dane można odczytać po wybraniu odpowiedniego zakresu. Plik 2000p nadaje się do pomiaru pojemności mniejszej niż 2000pF; Plik 20n nadaje się do pomiaru pojemności między 2000pF a 20nF; Plik 200n nadaje się do pomiaru pojemności między 20nF a 200nF; Plik 2μ nadaje się do pomiaru pojemności między 200nF a 2μF; Zakres 20μ, odpowiedni do pomiaru pojemności między 2μF a 20μF.
Doświadczenie dowiodło, że niektóre typy multimetrów cyfrowych (takie jak DT890B plus) mają duże błędy podczas pomiaru kondensatorów o małej pojemności poniżej 50 pF i prawie nie ma wartości odniesienia dla pomiaru pojemności poniżej 20 pF. W tej chwili metodę szeregową można zastosować do pomiaru pojemności o małej wartości. Metoda jest następująca: najpierw znajdź kondensator o pojemności około 220pF, zmierz jego rzeczywistą pojemność C1 za pomocą multimetru cyfrowego, a następnie podłącz równolegle mały kondensator, który ma być testowany, aby zmierzyć jego całkowitą pojemność C2, a następnie różnicę między nimi (C{{ 8}}C2) to pojemność małego testowanego kondensatora. Bardzo dokładny jest pomiar pojemności małej pojemności 1-20pF tą metodą.
Wykrywanie z plikiem odporności
Praktyka pokazała, że proces ładowania kondensatora można również obserwować za pomocą multimetru cyfrowego, który faktycznie odzwierciedla zmianę napięcia ładowania dyskretnymi wielkościami cyfrowymi. Zakładając, że częstotliwość pomiarów multimetru cyfrowego wynosi n razy/sekundę, obserwując proces ładowania kondensatora, można zobaczyć n odczytów, które są niezależne od siebie i narastają sekwencyjnie co sekundę. Zgodnie z tą funkcją wyświetlania multimetru cyfrowego, możliwe jest wykrycie, czy kondensator jest dobry, czy zły i oszacowanie pojemności. Poniżej przedstawiono metodę wykrywania kondensatorów przy użyciu zakresu rezystancji multimetru cyfrowego, co ma wielką wartość praktyczną w przypadku przyrządów, które nie mają zakresu pojemności. Ta metoda jest odpowiednia do pomiaru kondensatorów o dużej pojemności w zakresie od 0,1 μF do kilku tysięcy mikrofaradów.
1. Metoda operacji pomiarowych
Ustaw multimetr cyfrowy na odpowiednim poziomie rezystancji, a czerwony i czarny przewód pomiarowy dotkną odpowiednio dwóch biegunów badanego kondensatora Cx. W tym czasie wyświetlana wartość będzie stopniowo wzrastać od „000” aż do wyświetlenia symbolu przepełnienia „1”. Jeśli zawsze wyświetla się „000”, oznacza to wewnętrzne zwarcie kondensatora; jeśli zawsze jest wyświetlany jako przepełnienie, może to oznaczać, że wewnętrzna elektroda kondensatora jest otwarta lub wybrany plik rezystancji może nie być odpowiedni. Podczas sprawdzania kondensatora elektrolitycznego należy zauważyć, że czerwony przewód pomiarowy (naładowany dodatnio) jest podłączony do dodatniego bieguna kondensatora, a czarny przewód pomiarowy jest podłączony do ujemnego bieguna kondensatora.
2. Zasada pomiaru
Użyj pliku rezystancji, aby zmierzyć pomiar kondensatora. Podczas pomiaru dodatni zasilacz ładuje mierzony kondensator Cx poprzez rezystancję wzorcową R0. W momencie ładowania, ponieważ Vc=0 wyświetla się „000”. Wraz ze stopniowym wzrostem Vc wyświetlana wartość odpowiednio wzrasta. Kiedy Vc=2VR, miernik zaczyna wyświetlać symbol przepełnienia „1”. Czas ładowania t to czas potrzebny do zmiany wyświetlanej wartości z „000” na przepełnienie, a ten czas można zmierzyć za pomocą zegarka kwarcowego.
