Jak zmierzyć jakość pojemności za pomocą multimetru cyfrowego

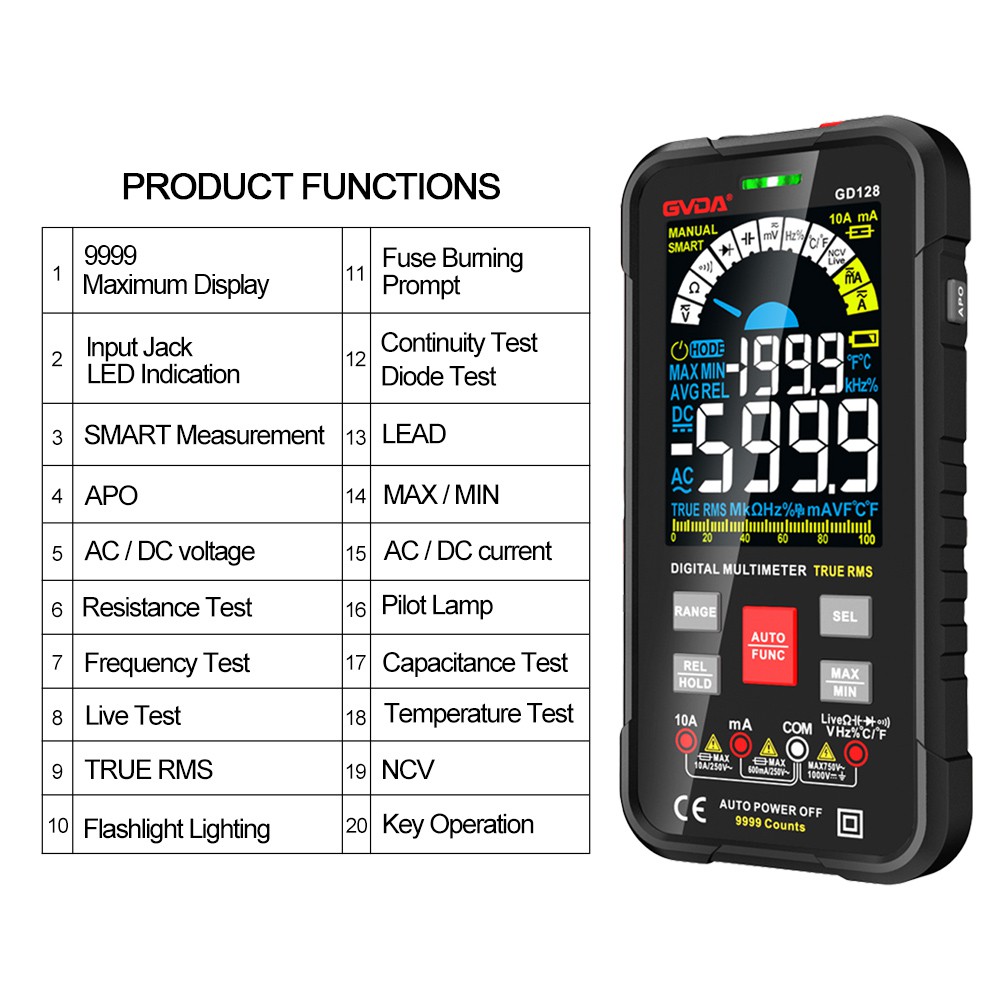

Ustaw przełącznik zakresu multimetru cyfrowego na odpowiedni zakres zakresu pojemności, a następnie włóż czerwone i czarne przewody pomiarowe multimetru odpowiednio do gniazda Cx i gniazda COM multimetru (dla wygody robienia zdjęć, zamiast przewodów pomiarowych zastosowano tutaj przewody pomiarowe z krokodylkami), a następnie odpowiednio czerwony i czarny przewód pomiarowy stykają się z dwoma pinami kondensatora (jeżeli mierzymy kondensator elektrolityczny, biegunowość można zignorować), to jeśli wartość wyświetlany przez multimetr jest zbliżony do wartości nominalnej kondensatora (ogólnie dopuszczalny jest błąd od 5 do 10 procent), oznacza to, że kondensator jest dobry.
Pojemność multimetru mierzy kondensator elektrolityczny 47 μF, rzeczywista pojemność wyświetlacza wynosi 45,17 μF, a błąd mieści się w określonym zakresie, co wskazuje, że kondensator jest dobry.
W przypadku kondensatorów uszkodzonych przez awarię rezystancja między dwoma pinami jest bardzo mała. W tym czasie multimetr wyświetli „1” podczas pomiaru za pomocą przekładni pojemnościowej multimetru, co oznacza przepełnienie. Dlatego przy pomiarze pojemności, jeśli przełącznik zakresu multimetru nie jest źle ustawiony, ale miernik pokazuje „1”, oznacza to, że kondensator może być uszkodzony lub wyciek jest zbyt duży (w tym czasie można zmierzyć jego rezystancję wartość z plikiem rezystancji multimetru, aby potwierdzić, czy jest uszkodzony).
W przypadku kondensatorów elektrolitycznych umieszczonych przez długi czas wewnętrzny elektrolit niektórych kondensatorów stopniowo wysycha, zmniejszając pojemność. Dlatego podczas pomiaru kondensatorów elektrolitycznych, jeśli wyświetlana pojemność jest znacznie niższa od wartości nominalnej, kondensator generalnie nie nadaje się do użytku. Powyższe zdjęcie przedstawia kondensator elektrolityczny o pojemności 100 μF, który stoi od kilku lat, a jego zmierzona pojemność wynosi zaledwie 54,08 μF.
Możesz użyć multimetru, aby zidentyfikować dobre lub złe kondensatory. W celach informacyjnych można podać trzy metody. Kondensator należy rozładować przed pomiarem, co nie będzie powtarzane poniżej.
1. Bezpośredni pomiar
Jeśli zmierzona pojemność jest mniejsza niż maksymalny zakres multimetru, możesz użyć multimetru do bezpośredniego pomiaru. Jeśli pojemność jest normalna, odpowiednia pojemność zostanie wyświetlona na wyświetlaczu multimetru. Zmierzoną pojemność można porównać z pojemnością oznaczoną. Jeśli to Jeśli oba są równe lub względnie bliskie, można stwierdzić, że kondensator jest dobry.
2. Pomiar pliku diodowego
Jeśli pojemność, którą chcesz zidentyfikować, przekroczyła zakres multimetru, musisz w tym momencie użyć pliku diodowego multimetru, a także podłączyć przewody pomiarowe do obu końców kondensatora. Jeśli widzisz, że liczba na tarczy rośnie, a pojemność jest większa. Im bardziej oczywiste, tym można stwierdzić, że zmierzona pojemność jest również dobra.
3. Pomiar pliku rezystancji
Ta metoda jest bardzo podobna do drugiej metody. Można go wybrać, gdy pojemność przekracza zakres multimetru. Najpierw obróć igłę do pozycji oporu, a następnie podłącz igłę do obu końców kondensatora. Jeśli widzisz liczbę na tarczy multimetru Stale rosnąca, im większa pojemność, tym wolniejszy wzrost, to można ocenić, że kondensator jest dobry, jeśli cyfra 1 jest zawsze wyświetlana na tarczy, to kondensator Jest zepsuty.
