Jak sprawdzić jakość falownika za pomocą multimetru
Podczas procesu projektowania obwodów elektronicznych inżynierowie nieuchronnie potrzebują multimetrów do pomiaru niektórych przyrządów pomiarowych. Inżynierowie wiedzą, że multimetr może mierzyć prąd stały, napięcie prądu przemiennego i napięcie prądu stałego. Przetwornica częstotliwości to urządzenie sterujące silnikiem prądu przemiennego poprzez modyfikację częstotliwości zasilania silnika. W tym artykule wyjaśnimy, jak używać multimetru do pomiaru jakości falownika.

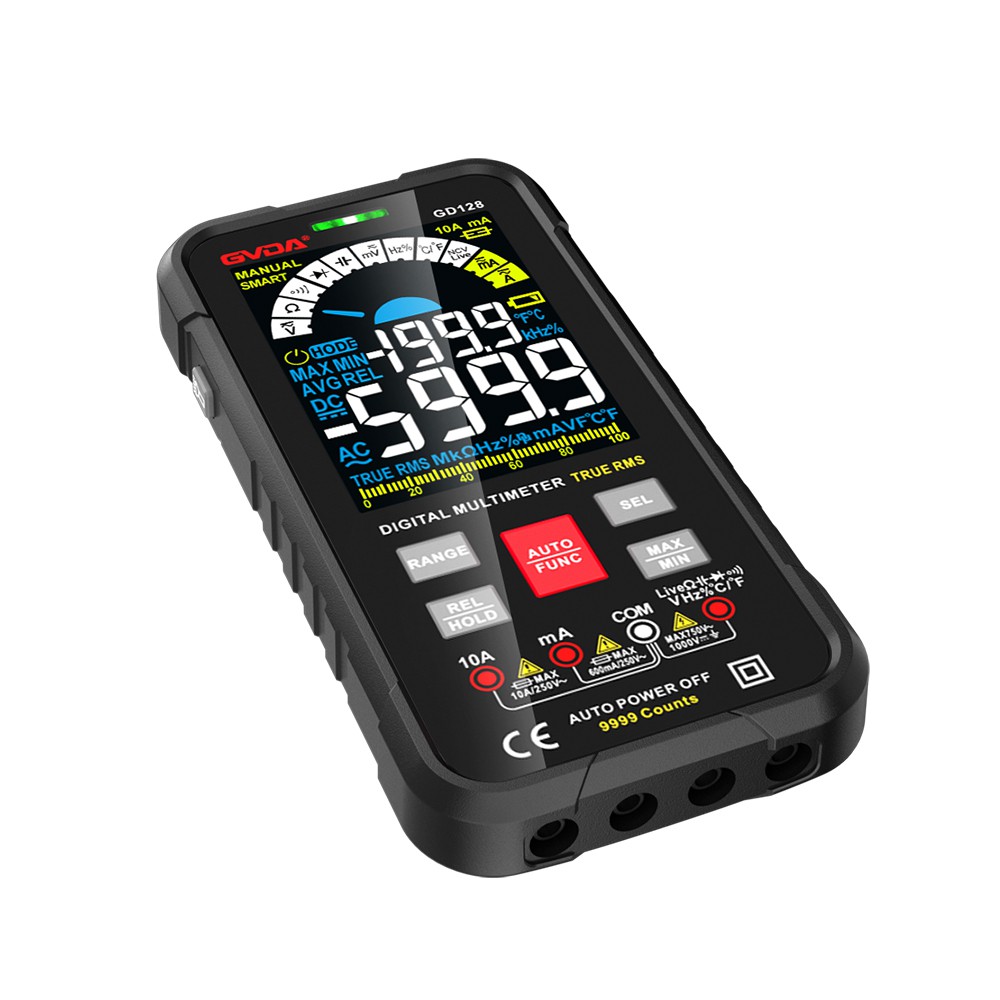

Należy pamiętać, że dla własnego bezpieczeństwa maszyna musi być wyłączona, a przed przystąpieniem do pracy należy odłączyć wejściowe linie zasilające falownika R, S, T oraz linie wyjściowe U, V, W! Najpierw przełącz multimetr na plik „lampy wtórnej”, a następnie użyj czerwonego i czarnego przewodu pomiarowego multimetru do wykrywania zgodnie z następującymi krokami:
Czarny przewód pomiarowy dotyka bieguna ujemnego P(plus) szyny DC, czerwony przewód pomiarowy dotyka kolejno R, S, T i rejestruje wyświetlaną wartość na multimetrze. Następnie dotknij czerwony przewód pomiarowy do N(-), a czarny przewód pomiarowy kolejno do R, S, T i zapisz wartość wyświetlaną na multimetrze. Jeśli sześć wyświetlanych wartości jest zasadniczo zrównoważonych, oznacza to, że nie ma problemu z prostownikiem diodowym lub rezystorem miękkiego startu falownika, w przeciwnym razie uszkodzony jest moduł prostownika lub rezystor miękkiego startu w odpowiedniej pozycji. Zjawisko: brak wyświetlacza.
Czerwony przewód pomiarowy dotyka bieguna ujemnego P(plus) szyny DC, czarny przewód pomiarowy dotyka kolejno U, V, W i rejestruje wartość wyświetlaną na multimetrze. Następnie przyłóż czarny przewód pomiarowy do N(-), a czerwony przewód pomiarowy kolejno do U, V, W i zapisz wartość wyświetlaną na multimetrze. Jeśli sześć wyświetlanych wartości jest zasadniczo zrównoważonych, oznacza to, że nie ma problemu z modułem falownika IGBT przetwornicy częstotliwości. W przeciwnym razie moduł falownika IGBT w odpowiedniej pozycji zostanie uszkodzony. Zjawisko: nie jest zgłaszany żaden sygnał wyjściowy lub błąd.
Użyj przetwornicy częstotliwości do napędzania silnika asynchronicznego o mocy dopasowanej do pracy bez obciążenia, wyreguluj częstotliwość f i zacznij spadać od 50 Hz do najniższej częstotliwości.
Podczas tego procesu użyj amperomierza, aby wykryć prąd jałowy silnika. Jeśli prąd jałowy jest stabilny podczas procesu spadku częstotliwości i może pozostać zasadniczo niezmieniony, jest to dobry falownik.
Częstotliwość minimalną można obliczyć w następujący sposób (prędkość synchroniczna - prędkość znamionowa) × liczba par biegunów p 60. Na przykład dla silnika biegunowego 4- prędkość znamionowa wynosi 1470 obr./min, a częstotliwość minimalna=(1500-1470) × 2÷60=1 Hz.
Z rezystorem soft startu nie ma problemu, w innym przypadku uszkodzony jest moduł prostownika lub rezystor soft startu w odpowiedniej pozycji, zjawisko: brak wyświetlacza.
Czerwony przewód pomiarowy dotyka bieguna ujemnego P(plus) szyny DC, czarny przewód pomiarowy dotyka kolejno U, V, W i rejestruje wartość wyświetlaną na multimetrze. Następnie przyłóż czarny przewód pomiarowy do N(-), a czerwony przewód pomiarowy kolejno do U, V, W i zapisz wartość wyświetlaną na multimetrze. Jeśli sześć wyświetlanych wartości jest zasadniczo zrównoważonych, oznacza to, że nie ma problemu z modułem falownika IGBT przetwornicy częstotliwości. W przeciwnym razie moduł falownika IGBT w odpowiedniej pozycji zostanie uszkodzony. Zjawisko: nie jest zgłaszany żaden sygnał wyjściowy lub błąd.
Użyj przetwornicy częstotliwości do napędzania silnika asynchronicznego o mocy dopasowanej do pracy bez obciążenia, wyreguluj częstotliwość f i zacznij spadać od 50 Hz do najniższej częstotliwości.
Podczas tego procesu użyj amperomierza, aby wykryć prąd jałowy silnika. Jeśli prąd jałowy jest stabilny podczas procesu spadku częstotliwości i może pozostać zasadniczo niezmieniony, jest to dobry falownik.
Częstotliwość minimalną można obliczyć w następujący sposób (prędkość synchroniczna - prędkość znamionowa) × liczba par biegunów p 60. Na przykład dla silnika biegunowego 4- prędkość znamionowa wynosi 1470 obr./min, a częstotliwość minimalna=(1500-1470) × 2÷60=1 Hz.
Rozróżnienie przekaźników półprzewodnikowych AC i DC: Zwykle obok zacisków wejściowych i wyjściowych obudowy przekaźnika półprzewodnikowego DC oznaczone są symbole „plus” i „-”, a słowa „wejście DC” i „wyjście DC” są oznaczone wyraźny. Przekaźnik półprzewodnikowy AC może być oznaczony tylko symbolami „plus” i „-” na końcu wejściowym, a koniec wyjściowy nie ma punktów dodatnich i ujemnych.
Rozróżnienie zacisku wejściowego i wyjściowego: nieoznaczony przekaźnik półprzewodnikowy, plik multimetru R×10k oraz zacisk wejściowy i wyjściowy są określane poprzez pomiar wartości rezystancji odpowiednio w przód i w tył każdego pinu. Kiedy rezystancja w kierunku przewodzenia pewnych dwóch pinów jest mała, a rezystancja wsteczna jest nieskończona, te dwa piny są zaciskami wejściowymi, a pozostałe dwa piny są zaciskami wyjściowymi. Podczas pomiaru małej wartości rezystancji czarny przewód pomiarowy jest podłączony do dodatniego zacisku wejściowego, a czerwony przewód pomiarowy do ujemnego zacisku wejściowego.
Jeśli zmierzone rezystancje w przód i w tył dwóch pinów wynoszą 0, oznacza to, że przekaźnik półprzewodnikowy został uszkodzony. Jeśli zmierzone wartości rezystancji w przód i w tył każdego pinu przekaźnika półprzewodnikowego są nieskończone, oznacza to, że przekaźnik półprzewodnikowy został uszkodzony w wyniku przerwy w obwodzie.
