Wprowadzenie do multimetru i tranzystora pomiarowego
Rozróżnienie typu lampy i pinów triody to podstawowa umiejętność dla początkujących w technice elektronicznej. Aby pomóc czytelnikom szybko zrozumieć metodę testu i oceny, autor podsumowuje cztery wzory: „Trzy inwersje, znajdź bazę; złącze PN, określ typ lampy; Kieruj się strzałką, ugięcie jest duże; jeśli nie jesteś pewien ruszaj ustami.” Wyjaśnijmy zdanie po zdaniu.
Raz, trzy odwrócone, znajdź bazę
Jak wszyscy wiemy, trioda jest urządzeniem półprzewodnikowym zawierającym dwa złącza PN. Zgodnie z różnymi sposobami łączenia dwóch złączy PN, można je podzielić na tranzystory typu NPN i PNP o dwóch różnych typach przewodności. Rysunek 1 pokazuje symbole ich obwodów i obwody równoważne.
Aby przetestować triodę, użyj przekładni omowej multimetru i wybierz przekładnię R×100 lub R×1k. Rysunek 2 przedstawia obwód zastępczy dla bloku omów multimetru. Z rysunku widać, że czerwony przewód pomiarowy jest podłączony do ujemnego bieguna baterii w zegarku, a czarny przewód pomiarowy jest podłączony do dodatniego bieguna baterii w zegarku.
Załóżmy, że nie wiemy, czy testowana trioda jest typu NPN czy PNP i nie możemy stwierdzić, jaką elektrodą jest każdy pin. Pierwszym krokiem w teście jest określenie, który pin jest podstawą. W tym momencie losowo bierzemy dwie elektrody (na przykład te dwie elektrody to 1 i 2), za pomocą dwóch przewodów pomiarowych multimetru mierzymy jego rezystancję w przód i w tył do góry nogami i obserwujemy kąt odchylenia igły; następnie weź 1, 3 dwie elektrody i 2, 3 dwie elektrody, zmierz odpowiednio ich rezystancję w przód i w tył do góry nogami i zaobserwuj kąt odchylenia dłoni. Wśród tych trzech pomiarów odwróconych do góry nogami muszą znajdować się dwa podobne wyniki pomiarów: to znaczy przy pomiarze odwróconym odchylenie rąk jest w jednym momencie duże, a w drugim małe; Szpilka jest podstawą, której szukamy (patrz rysunek 1 i rysunek 2, aby zrozumieć przyczynę).
2. Złącze PN, typ rurowy
Po znalezieniu podstawy triody możemy określić rodzaj przewodności lampy zgodnie z kierunkiem złącza PN pomiędzy podstawą a pozostałymi dwiema elektrodami (rys. 1). Przyłóż czarny przewód pomiarowy multimetru do podstawy, a czerwony przewód pomiarowy do dowolnej z dwóch pozostałych elektrod. Jeżeli kąt odchylenia wskazówki na głowicy miernika jest duży, oznacza to, że badaną triodą jest lampa NPN; jeżeli kąt odchylenia wskazówki na głowicy miernika jest mały, to badana rurka jest typu PNP.
3. Postępuj zgodnie ze strzałką, ugięcie jest duże
Po znalezieniu podstawy b, która z pozostałych dwóch elektrod jest kolektorem c, a która emiterem e? W tej chwili możemy zastosować metodę pomiaru prądu penetracyjnego ICEO, aby określić kolektor c i emiter e.
(1) W przypadku tranzystora NPN obwód pomiarowy prądu penetrującego pokazano na rysunku 3. Zgodnie z tą zasadą, należy użyć czarnego i czerwonego przewodu pomiarowego multimetru do pomiaru rezystancji Rce i Rec w kierunku przewodzenia i wstecznego między dwoma biegunami do góry nogami. Chociaż kąt odchylenia wskazówki multimetru jest bardzo mały w obu pomiarach, jeśli będziesz uważnie obserwować, zawsze będzie odchylenie. Kąt jest nieco większy. W tym momencie kierunek przepływu prądu musi być następujący: czarny przewód pomiarowy → biegun C → biegun B → biegun e → czerwony przewód pomiarowy. Należy go podłączyć do kolektora c, a czerwony długopis do emitera e.
(2) W przypadku triody typu PNP przyczyna jest również podobna jak w przypadku typu NPN. Kierunek przepływu prądu musi być następujący: czarny przewód pomiarowy → biegun e → biegun B → biegun c → czerwony przewód pomiarowy, a kierunek przepływu prądu jest również zgodny z kierunkiem strzałki w symbolu triody. Zatem w tym momencie czarny przewód pomiarowy musi być podłączony do emitera e, a czerwony przewód pomiarowy do kolektora c (patrz rysunek 1 i rysunek 3).
4. Nie można zmierzyć, poruszaj ustami
Jeżeli podczas pomiaru „podążając za strzałką odchylenie jest duże”, jeżeli odchylenie dwóch wskazówek pomiarowych przed i po odwróceniu do góry nogami jest zbyt małe, aby je rozróżnić, należy „poruszać ustami”. Specyficzna metoda jest następująca: w dwóch pomiarach „podążając za strzałką, odchylenie jest duże”, użyj dwóch rąk, aby ścisnąć złącze dwóch przewodów pomiarowych i styków, przytrzymaj elektrodę bazową b ustami (lub użyj języka trzymać) Kolektor c i emiter e można rozróżnić na podstawie metody oceny „podążając za strzałką, duże ugięcie”. Wśród nich ciało ludzkie pełni rolę rezystora polaryzacji prądu stałego, a celem jest uczynienie efektu bardziej oczywistym.

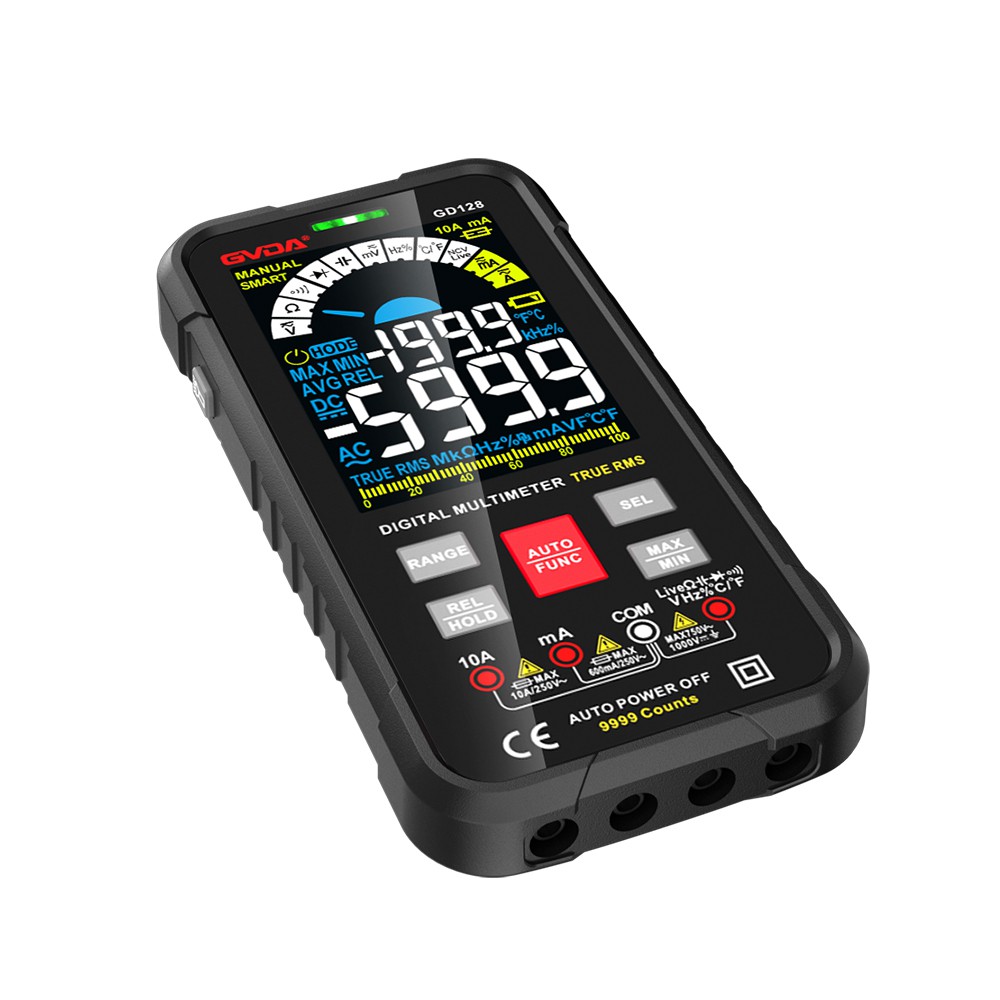

Obecnie multimetr cyfrowy jest już bardzo popularnym narzędziem pomiarowym dla elektryków i elektroniki, a jego wygoda i dokładność są uwielbiane przez personel serwisowy i entuzjastów elektroniki. Ale niektórzy znajomi powiedzą, że przy pomiarze niektórych elementów, np. Pomiaru triody, nie jest on tak dobry jak multimetr analogowy. Myślę, że multimetr cyfrowy jest wygodniejszy do pomiaru triody. Poniżej znajduje się część mojego własnego doświadczenia. Zwykle w ten sposób oceniam małe urządzenia triodowe. Równie dobrze możesz spróbować, aby sprawdzić, czy jest łatwy w użyciu i czy jest poprawny. Jeśli masz jakieś uwagi lub pytania, możesz wysłać mi list.
