Użyj multimetru, aby zmierzyć rezystancję diody w kierunku przewodzenia, dlaczego każdy bieg?

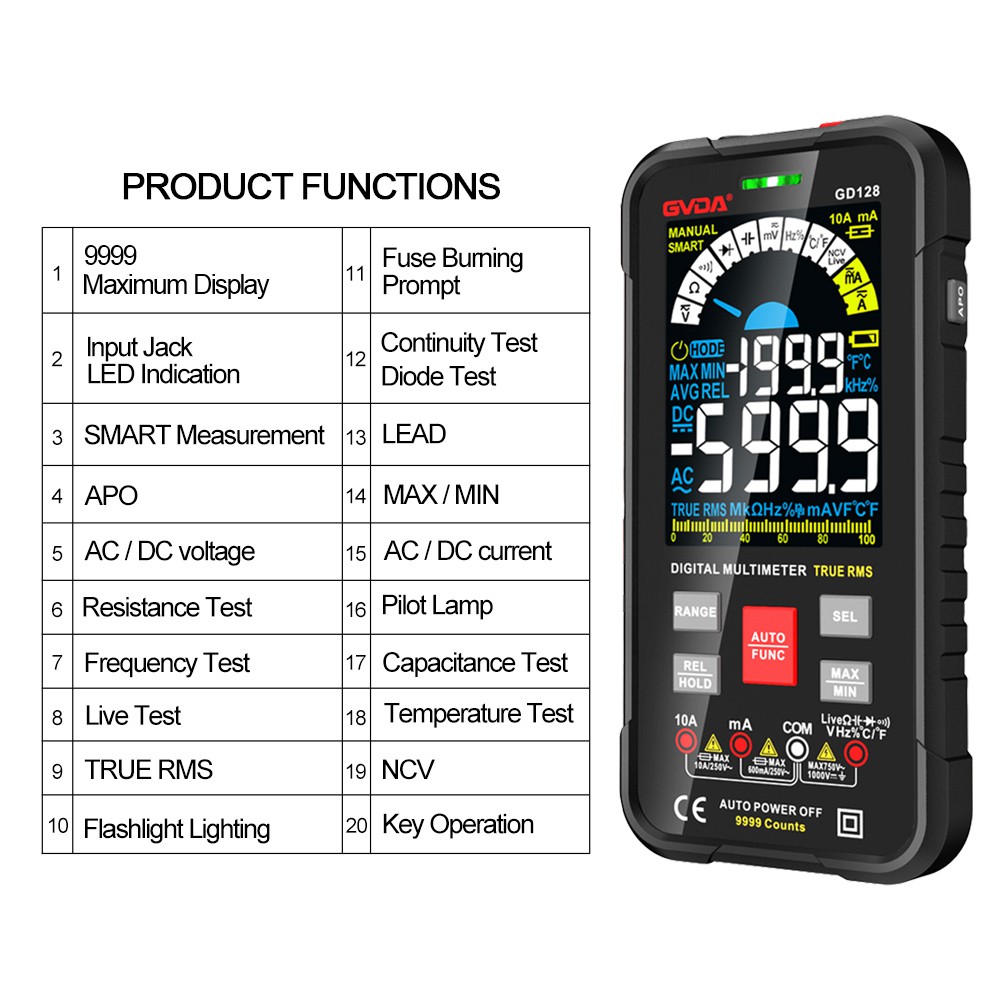

Multimetr cyfrowy konwertuje zmierzoną wartość rezystancji na sygnał cyfrowy za pomocą układu konwersji A/D, a następnie wyświetla wartość rezystancji. Multimetr wskaźnikowy wyświetla wartość liczbową poprzez odchylenie głowicy magnetycznej. Jeśli podczas testowania rezystancji diody za pomocą multimetru cyfrowego nie ma wartości rezystancji zarówno w kierunku do przodu, jak i do tyłu, istnieją następujące przyczyny:
Pomiar diody na płytce drukowanej
Po pierwsze, napięcie wyjściowe multimetru wskaźnikowego różni się od napięcia multimetru cyfrowego. Ogólnie rzecz biorąc, najwyższe napięcie wyjściowe multimetru wskaźnikowego wynosi 9 woltów, podczas gdy multimetru cyfrowego wynosi 3 wolty. Jednocześnie nie tylko różnią się ich napięciami wyjściowymi, ale przy pomiarze wybieramy inne przekładnie, różne są też ich napięcia wyjściowe. Napięcie wyjściowe pliku rezystancji multimetru cyfrowego mieści się w zakresie od 1,0 wolta do 3,0 wolta. Rezystancyjne napięcie wyjściowe multimetru wskaźnikowego jest na ogół wyższe niż multimetru cyfrowego. Napięcie wyjściowe multimetru wskaźnikowego jest większe niż wartość spadku napięcia na diodzie i diodę można włączyć. Jednak multimetr cyfrowy jest czasami mniejszy niż wartość spadku napięcia na diodzie, co spowoduje nieskończony opór w przód i w tył podczas pomiaru diody.
Po drugie, charakterystyka spadku napięcia na diodzie jest inna, co również będzie prowadzić do odchylenia pomiędzy diodą zmierzoną multimetrem wskaźnikowym a diodą zmierzoną multimetrem cyfrowym. Na przykład spadek napięcia na rurze krzemowej i germanowej wynosi zwykle od {{0}},3 V do 0,6 V, ale niektóre specjalne diody, takie jak diody wysokiego napięcia, mają stosunkowo duży spadek napięcia włączenia/wyłączenia, który zazwyczaj przekracza 0,7 V. Jednak nasz multimetr cyfrowy ma napięcie pliku o niskiej rezystancji i nie może włączyć diody, więc podczas pomiaru powstanie rezystancja.
Kiedy do pomiaru jakości diody używamy multimetru cyfrowego, najlepiej wybrać osprzęt diody. Napięcie diody multimetru cyfrowego wynosi zwykle około 2,6 V, czyli jest na ogół większe niż spadek napięcia diody w kierunku przewodzenia, a diodę można włączyć w kierunku do przodu.
Jeśli chcemy wykorzystać plik rezystancji do pomiaru, czy w diodzie nie ma upływu, możemy wybrać plik rezystancji multimetru cyfrowego. W tym momencie wynik powinien być taki, że występuje opór w kierunku do przodu i nieskończony opór w kierunku odwrotnym. Wynik zmierzony multimetrem wskaźnikowym jest taki sam. Jeśli wystąpi opór w odwrotnym kierunku, świadczy to o tym, że może nastąpić wyciek w odwrotnym kierunku diody. W takim przypadku musimy użyć specjalnego instrumentu, aby to wykryć. Niedokładne jest użycie multimetru do zmierzenia, czy w tej diodzie występuje wyciek.
