Prosta metoda rozróżnienia przewodu neutralnego i przewodu pod napięciem za pomocą multimetru
Ogólnie rzecz biorąc, do rozróżnienia przewodu neutralnego od przewodu pod napięciem w sieci zasilającej niezbędny jest długopis testowy niskiego-napięcia. Czy da się je rozróżnić multimetrem? Odpowiedź brzmi: tak. Metody są następujące:

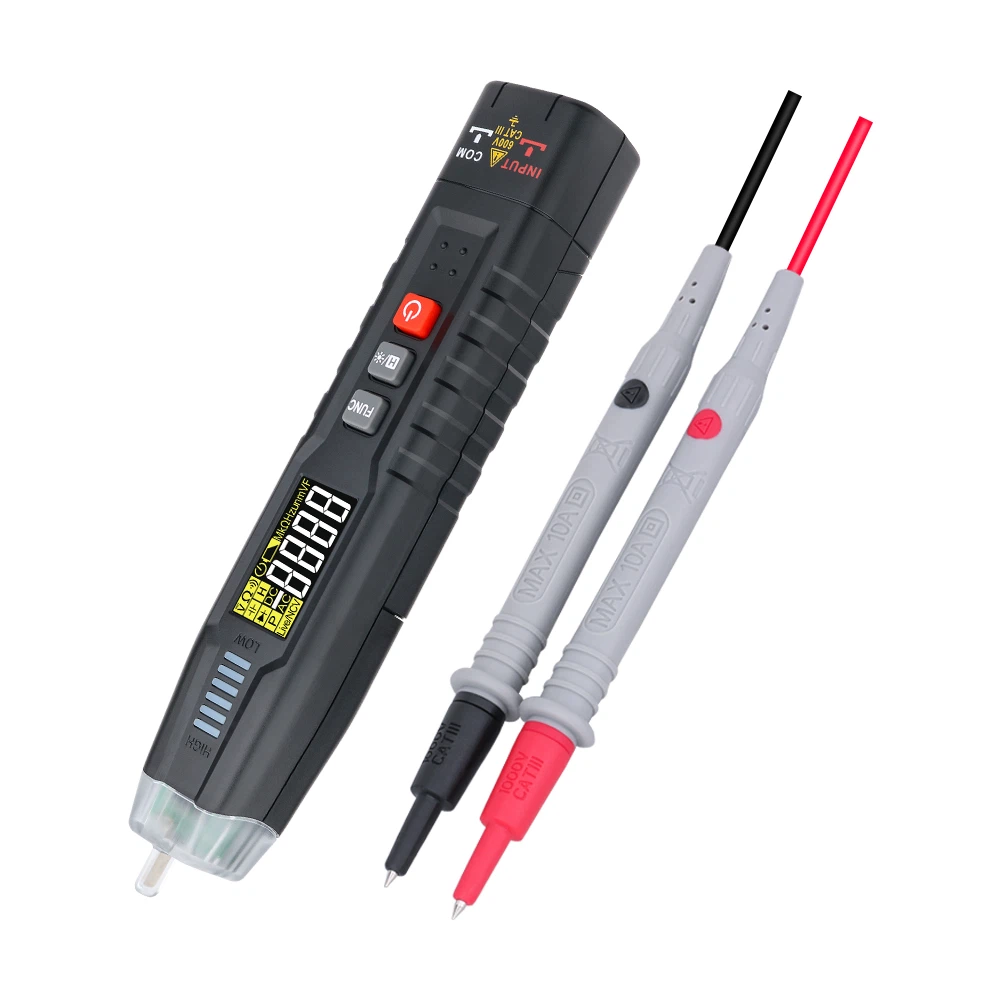

Ustaw przełącznik zakresu multimetru na zakres napięcia AC 250 V lub 500 V. Podłącz czarny przewód pomiarowy do wewnętrznej rury wodociągowej, wilgotnej podłogi, ziemi itp. Dotknij czerwonym przewodem pomiarowym przewodu zasilającego lub otworu gniazdka elektrycznego. Przewód odpowiadający wyższej wartości napięcia wskazanej przez multimetr jest przewodem pod napięciem, a przewód o niższej wartości napięcia lub zerowym napięciu jest przewodem neutralnym.
Ustaw multimetr na zakres napięcia przemiennego 250 V. Podłącz jeden przewód pomiarowy do przewodu, a drugi do ściany lub ziemi. (Jeśli ściana lub ziemia są bardzo suche, można je zwilżyć wodą, aby uzyskać bardziej wyraźny wynik.) Jeśli wskazówka multimetru nie porusza się, oznacza to, że przewód jest przewodem neutralnym; jeśli wskaźnik odchyli się, oznacza to, że przewód jest przewodem pod napięciem.
Kiedy chcemy rozróżnić przewód pod napięciem od przewodu neutralnego, ale nie mamy pod ręką pisaka, test możemy wykonać samym multimetrem. Istnieją trzy metody, które opisano w następujący sposób:
Pierwsza metoda: Jeśli masz tylko multimetr, ale nie masz pisaka testowego, a napięcie jest w normie, możesz użyć multimetru, aby odróżnić przewód pod napięciem od przewodu zerowego. Podłącz jeden przewód pomiarowy multimetru do przewodu pod napięciem lub przewodu neutralnego, a drugi do ziemi, ściany, metalowej rury wodociągowej itp. Jeśli występuje napięcie (zwykle większe niż 20 V), jest to przewód pod napięciem; jeśli nie ma napięcia, jest to przewód neutralny.
Druga metoda: Najpierw zrozummy zasadę pióra testowego. Pióro testowe składa się z metalowego pręta, żarówki neonowej, rezystora węglowego i metalowej nasadki. Żarówka neonowa to urządzenie mogące emitować światło, czyli szklana bańka wypełniona gazem obojętnym. Rezystancja rezystora węglowego wynosi 1 M omów lub więcej. Metalowa nasadka to część, której dotyka dłoń. Kiedy osoba dotyka metalowej nasadki, przewód pod napięciem, pisak testowy, ciało ludzkie i ziemia tworzą obwód. Pomiędzy ciałem człowieka a ziemią istnieje pojemność około 100PF i w ten sposób powstaje obwód.
W przypadku stosowania do pomiaru multimetru, niezależnie od tego, czy jest to multimetr cyfrowy czy analogowy, po zapoznaniu się z przybliżonym zakresem napięcia zasilania, biorąc za przykład napięcie 220VAC, należy ustawić multimetr na zakres 400VAC. Podłącz czerwony przewód pomiarowy do przewodu pod napięciem lub przewodu neutralnego i dotknij dłonią czarnego przewodu pomiarowego. Jeśli multimetr pokazuje odczyt, oznacza to, że jest to przewód pod napięciem; jeśli nie ma odczytu, to jest to przewód neutralny.
Metoda ta nie powoduje żadnego zagrożenia dla organizmu człowieka. Powodem jest to, że rezystancja wewnętrzna multimetru cyfrowego wynosi 10 M omów, a rezystancja wewnętrzna multimetru analogowego wynosi 20 K omów/V. Jeśli zmierzone napięcie wynosi 220 V, wewnętrzna rezystancja multimetru analogowego wynosi 20 K × 220 V=4400 omów, co jest całkowicie bezpieczne, ponieważ wewnętrzna rezystancja rezystora węglowego w pisaku testowym wynosi zazwyczaj 1 M omów.
