Krótki opis i zasada działania grubościomierza magnetycznego

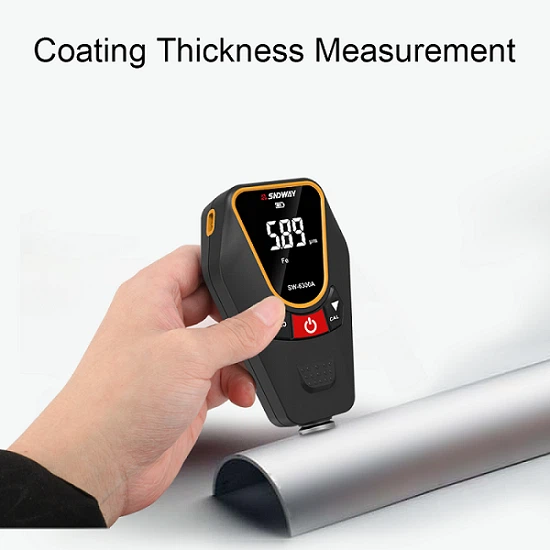

Grubościomierz magnetyczny ma zintegrowaną konstrukcję instrumentu i można go obsługiwać jedną ręką. Wykorzystuje zasadę indukcji elektromagnetycznej i nadaje się do pomiaru grubości niemagnetycznych warstw wierzchnich na różnych magnetycznych podłożach metalowych.
Może mierzyć grubość różnych powłok (z wyjątkiem niklowania), powłok, emalii, tworzyw sztucznych i innych warstw pokrywających stal. Można go również używać do pomiaru grubości różnych folii metalowych (takich jak folia miedziana, folia aluminiowa, folia złota itp.) i folii niemetalicznych (takich jak papier, plastik itp.). Przyrząd ten może być używany do kontroli produkcji, kontroli odbioru i kontroli nadzoru jakości. Zgodnie z normami krajowymi.
Istnieją dwa rodzaje grubościomierzy magnetycznych, jeden nazywany jest grubościomierzem magnetycznym, a drugi grubościomierzem magnetycznym.
Grubościomierz magnetyczny może mierzyć grubość powłoki poprzez pewną proporcjonalną zależność pomiędzy przyciąganiem magnetycznym między sondą magnetyczną a magnetycznie przepuszczalnym podłożem oraz odległością między nimi.
Zasada indukcji magnetycznej polega na wykorzystaniu wielkości strumienia magnetycznego, który sonda przechodzi przez powłokę nieferromagnetyczną i wpływa do żelaznego podłoża, do pomiaru grubości powłoki. Im grubsza powłoka, tym mniejszy zmierzony strumień, a następnie grubość powłoki jest przeliczana w procesie przetwarzania.
Siła przyciągania pomiędzy magnesem (sondą) a magnetycznie przepuszczalną stalą jest proporcjonalna do odległości między nimi. Odległość ta jest grubością powłoki.
Grubościomierz wykonany na zasadzie grubościomierza magnetycznego jest grubościomierzem magnetycznym. Dopóki różnica w przenikalności magnetycznej pomiędzy powłoką a materiałem bazowym jest wystarczająco duża, można ją zmierzyć. Ponieważ większość produktów przemysłowych jest wytłaczana ze stali konstrukcyjnej oraz blach stalowych walcowanych na gorąco i na zimno, najczęściej stosowane są grubościomierze magnetyczne.
Podstawowa konstrukcja grubościomierza magnetycznego składa się ze stali magnetycznej, sprężyny przekaźnikowej, skali i mechanizmu samozatrzymującego.
Po przyciągnięciu stali magnetycznej do mierzonego obiektu, sprężyna pomiarowa jest stopniowo rozciągana i stopniowo zwiększana jest siła ciągnąca. Gdy siła ciągnąca jest nieco większa od siły ssącej, grubość powłoki można określić rejestrując siłę ciągnącą w momencie odłączenia magnesu.
Nowsze produkty mogą zautomatyzować ten proces nagrywania. Różne modele mają różne zakresy pomiarowe i odpowiednie okazje.
Charakterystyka tego przyrządu jest prosta w obsłudze, solidna i trwała, nie wymaga zasilania, nie wymaga kalibracji przed pomiarem i jest stosunkowo tania. Bardzo dobrze nadaje się do kontroli jakości na miejscu w warsztatach.
