Dioda testowa pliku rezystancji multimetru cyfrowego do przodu i do tyłu nie ma rezystancji

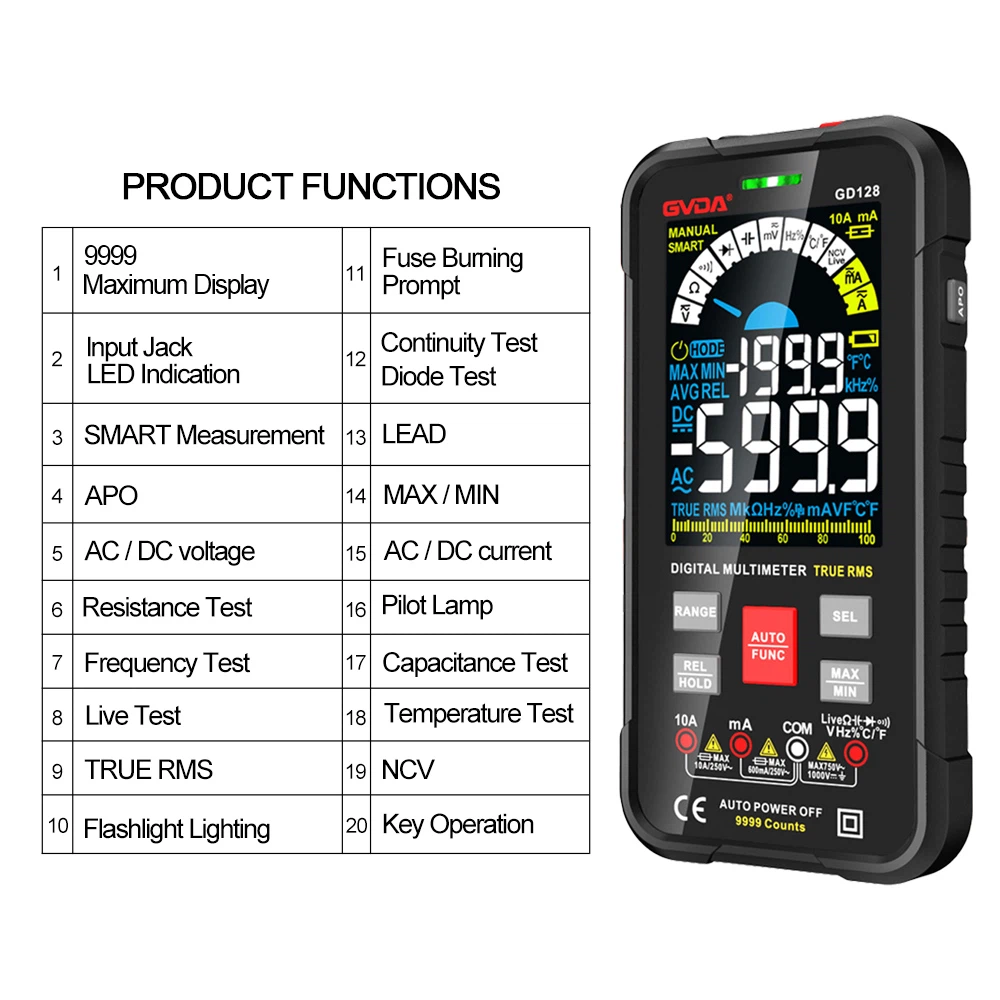

Multimetr cyfrowy konwertuje zmierzoną wartość rezystancji przez układ konwersji A/D w celu przekształcenia sygnału analogowego na sygnał cyfrowy, a następnie wyświetla wartość rezystancji. Multimetr ze wskaźnikiem wyświetla wartość poprzez odchylenie głowicy magnetycznej. W teście rezystancji nie ma wartości rezystancji w kierunku do przodu i do tyłu diody, ale istnieje rezystancja w kierunku do przodu diody testowanej za pomocą multimetru wskaźnikowego, głównie z następujących powodów:
Pomiary diod w płytkach drukowanych
Przede wszystkim napięcie wyjściowe przekładni oporowej multimetru wskaźnikowego różni się od napięcia multimetru cyfrowego. Generalnie najwyższe napięcie wyjściowe multimetru ze wskaźnikiem wynosi 9 woltów, podczas gdy najwyższe napięcie wyjściowe multimetru cyfrowego wynosi zwykle 3 wolty. Nie tylko ich napięcia wyjściowe są różne, podczas pomiaru wybieramy różne biegi, a napięcia wyjściowe są również różne. Napięcie wyjściowe przekładni oporowej multimetru cyfrowego mieści się w zakresie od 1,0 woltów do 3,0 woltów. Napięcie wyjściowe przekładni rezystancyjnej multimetru wskaźnikowego jest generalnie wyższe niż napięcie multimetru cyfrowego. Napięcie wyjściowe jest większe niż wartość spadku napięcia diody, a diodę można włączyć, ale multimetr cyfrowy jest czasami mniejszy niż wartość spadku napięcia diody, więc diody nie można włączyć, co spowoduje nieskończoność rezystancja do przodu i do tyłu podczas pomiaru diody.
Po drugie, różne są charakterystyki spadków napięcia diod, co również spowoduje rozbieżności między wynikami pomiaru diod, gdy dobierzemy zakres rezystancji multimetru wskaźnikowego, a wynikami pomiaru diod multimetrem cyfrowym. Na przykład ogólna wartość spadku napięcia lamp krzemowych i germanowych wynosi od {{0}},3 V do 0,6 V, ale niektóre specjalne diody, takie jak diody wysokonapięciowe, mają stosunkowo duży spadek napięcia przewodzenia większy niż 0,7 wolta, a nasz multimetr cyfrowy ma niskie napięcie rezystancyjne, które nie może doprowadzić diody do przejścia, więc wartość rezystancji będzie wyglądać na nieskończoną podczas pomiaru.
Kiedy używamy multimetru cyfrowego do pomiaru jakości diody, najlepiej wybrać przekładnię diodową. Przekładnia diodowa multimetru cyfrowego wynosi zwykle około 2,6 wolta, co jest na ogół większe niż wartość spadku napięcia diody do przodu, a diodę można włączyć w kierunku do przodu.
Jeśli chcemy użyć pliku rezystancji do pomiaru, czy w diodzie występuje wyciek, możemy wybrać plik rezystancji multimetru cyfrowego. W tym momencie wynik powinien być taki, że w pomiarze do przodu występuje wartość rezystancji, a wartość rezystancji jest nieskończona w pomiarze do tyłu. Wynik pomiaru multimetrem wskaźnikowym jest również taki sam. Jeśli Pomiar wykazał, że występuje rezystancja w odwrotnym kierunku, co świadczy o tym, że dioda może przeciekać w odwrotnym kierunku. W takim przypadku musimy użyć specjalnego instrumentu, aby go wykryć. Używanie multimetru do pomiaru, czy dioda ma wyciek, nie jest dokładne.
