W jaki sposób wykonuje się kalibracja oświetlenia licznika oświetlenia?
Zasada kalibracji:
Oświetlić komórkę fotowoltaiczną pionowo za pomocą LS → E=I/R2, i zmień R, aby uzyskać wartości fotoprądu przy innym oświetleniu. Konwertuj bieżącą skalę na skalę oświetlenia na podstawie korespondencji między E i I.
Metoda kalibracji:
Za pomocą standardowej lampy intensywności światła, w przybliżonej odległości roboczej źródła światła punktowego, zmień odległość L między komórką fotowoltaiczną a standardową lampą, zapisz odczyty amperomierza w każdej odległości i oblicz oświetlenie E przy użyciu odwrotnej odległości kwadratowej E=I/R2. Z tego można uzyskać szereg różnych wartości fotokrądu iluminacji, a można wykonać krzywą zmiany fotoprądu I i oświetlenia E, która jest krzywą kalibracyjną miernika oświetlenia. Krzywa kalibracyjna miernika oświetlenia można podzielić przez pokrętło miernika oświetlenia, który jest krzywą kalibracyjną miernika oświetlenia
Czynniki wpływające na krzywą kalibracji:
Podczas zastępowania komórek fotowoltaicznych i amperów wymagana jest ponowna kalibracja; Po użyciu miernika iluminacji przez pewien czas należy go ponownie skalibrować (zwykle 1-2 razy w roku); Mierniki oświetlenia o wysokiej precyzji można skalibrować przy użyciu standardowych lamp intensywności światła; Rozszerzenie stałego zakresu miernika iluminacji może zmienić odległość R, można również zastosować różne standardowe lampy. Można wybrać amperomierz małego zasięgu
Jaka jest kalibracja miernika oświetlenia?
Środowisko kalibracyjne miernika oświetlenia powinno znajdować się w stałej temperaturze i wilgotności ciemni, aby zmniejszyć wpływ zewnętrznego światła, temperatury i wilgotności. Miernik oświetlenia powinien być zainstalowany w stabilnym stole warsztatowym (wokół nie powinno być silnego pola magnetycznego, aby zapobiec zakłóceniu elektromagnetycznym);
Temperaturę wewnętrzną należy utrzymywać w (20 ± 5) stopniach (dryf komórki fotowoltaicznej wraz z temperaturą).
Środowisko wewnętrzne powinno być suche z wilgotnością mniejszą niż 85% RH. Ze względu na wpływ wilgotności na miernik kalibracji;
Dlatego wymagane jest, aby sonda światła miernika iluminacji miała dobrą wydajność uszczelnienia. W przypadku liczników iluminacji, które nie są używane przez długi czas, powinny być możliwe w regularnych odstępach czasu.
W celu zmniejszenia wpływu wibracji spowodowanych ruchem standardowej lampy wybierane są lekka szyna i koło pasowe, a one powoli przesuwają się podczas procesu pomiaru, aby zminimalizować wpływ wibracji.
Kwestia odczytów personelu wymaga, aby personel kalibracyjny posiadał znaczną wiedzę i biegłe umiejętności operacyjne w kalibracji licznika oświetlenia oraz być odpowiedzialnym i sumiennym podczas procesu kalibracji licznika oświetlenia.

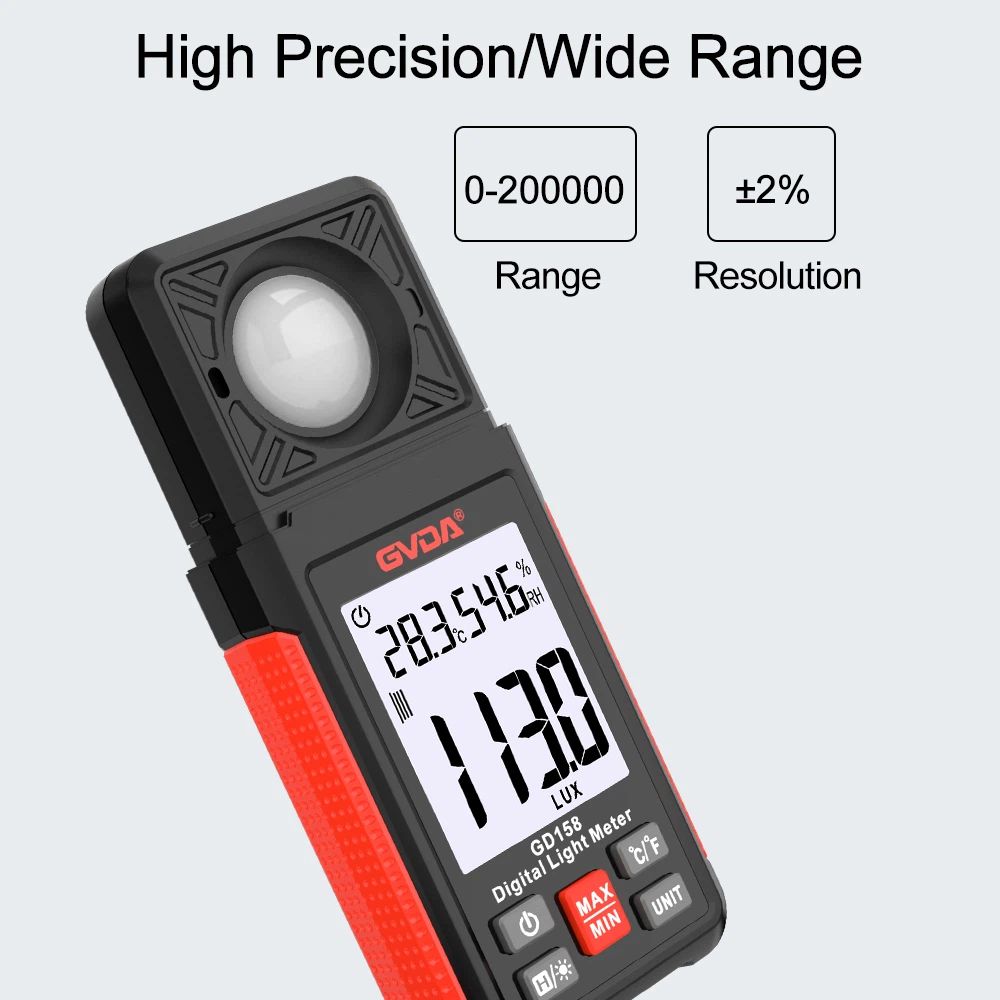

Specyficzne etapy operacji miernika oświetlenia, znane również jako miernik Lux, są wyspecjalizowanymi instrumentami do pomiaru jasności i jasności.
Jest to pomiar intensywności światła (oświetlenia), który jest stopniem, w jakim obiekt jest oświetlony, to znaczy stosunek strumienia świetlnego uzyskanego na powierzchni obiektu do oświetlonego obszaru.
