Jak zmierzyć upływ i zwarcie za pomocą miernika cęgowego
Miernik cęgowy, zwykle odnoszący się do amperomierza cęgowego, służy głównie do pomiaru prądu bez bezpośredniego kontaktu z obwodem. Chociaż mierniki cęgowe nie są specjalnie zaprojektowane do pomiaru upływu lub zwarć, w niektórych przypadkach można je wykorzystać do pomocy w wykryciu problemów z obwodami. W tym artykule szczegółowo opisano, jak używać mierników cęgowych do wykrywania wycieków i zwarć.
Podstawowa zasada zegarków zaciskowych

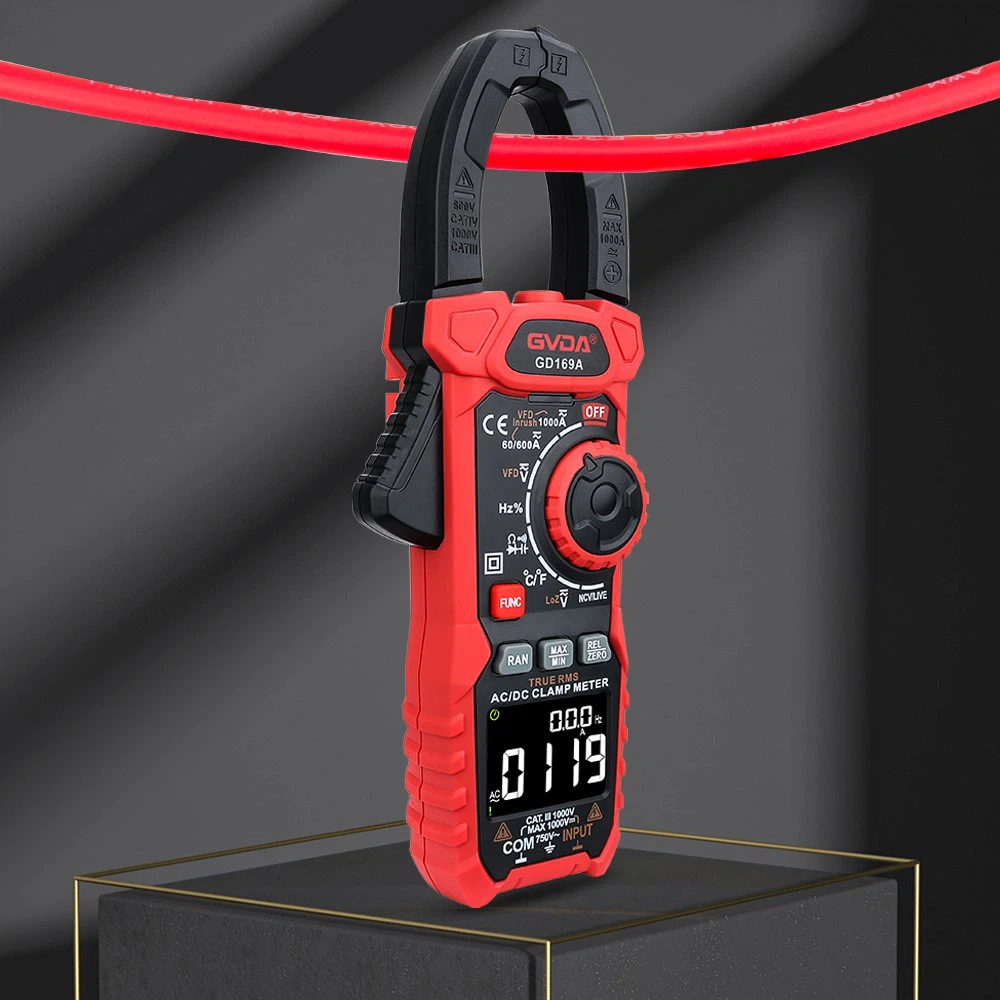

Miernik cęgowy mierzy prąd w przewodzie za pomocą czujnika Halla. Kiedy prąd przepływa przez zamknięte szczęki, wytworzone pole magnetyczne jest wykrywane przez czujnik i następnie przekształcane na odczyt prądu.
Miernik cęgowy do wykrywania wycieków
Upływ zwykle odnosi się do przepływu prądu nieoczekiwanymi ścieżkami, takimi jak izolowane przewody płynące do ziemi. Wskaźniki cęgowe mogą pomóc w wykryciu wycieków, szczególnie w przypadku braku profesjonalnych przyrządów do wykrywania wycieków:
1. Zmierz normalny prąd: Najpierw wyłącz wszystkie obciążenia (urządzenia elektryczne) i za pomocą miernika cęgowego zmierz prąd w głównej linii energetycznej, zarejestrowany jako I1.
2. Włącz obciążenie: Następnie włączaj obciążenie jedno po drugim i obserwuj, czy wzrasta odczyt na mierniku cęgowym. Jeśli odczyt prądu nienormalnie wzrasta po włączeniu obciążenia, może to wskazywać na wyciek w obciążeniu.
3. Porównanie zmian prądu: W normalnych okolicznościach prąd wzrośnie po włączeniu obciążenia, ale jeśli wzrost jest znacznie większy niż oczekiwany prąd obciążenia, może wystąpić upływ.
4. Wykrywanie przewodu neutralnego: Jeśli pozwalają na to warunki, można zmierzyć prąd przewodu neutralnego (przewodu N). W idealnej sytuacji prąd linii powinien być równy prądowi przewodu neutralnego. Jeśli te wartości nie są równe, może to wskazywać na wyciek w systemie.
Miernik cęgowy wykrywa zwarcie
Zwarcie oznacza połączenie o niskiej impedancji pomiędzy dwoma punktami obwodu, które nie powinny być bezpośrednio połączone. Wskaźniki cęgowe mogą pomóc w wykryciu zwarć, szczególnie gdy prąd w obwodzie jest nienormalnie wysoki:
1. Zmierz normalny prąd: W przypadku braku obciążenia użyj miernika cęgowego do pomiaru prądu w obwodzie, oznaczonego jako I1. W normalnych okolicznościach odczyt ten powinien być bliski zeru.
2. Zaobserwuj nagłą zmianę prądu: Jeśli odczyt prądu I1 jest nieprawidłowy bez obciążenia lub jeśli prąd szybko wzrasta do dużej wartości podczas zwiększania obciążenia, może to wskazywać na zwarcie w obwodzie.
3. Wykrywanie obwodów odgałęzionych: W przypadku złożonych układów obwodów prąd każdego obwodu odgałęzionego można mierzyć osobno. Jeśli prąd w odgałęzieniu jest nienormalnie wysoki, może to wskazywać na zwarcie w tym odgałęzieniu.
4. W połączeniu z innymi testami: Wyniki wykrywania miernikiem cęgowym należy połączyć z innymi metodami testów elektrycznych, takimi jak użycie multimetru do pomiaru rezystancji, aby dokładniej zlokalizować punkt zwarcia.
