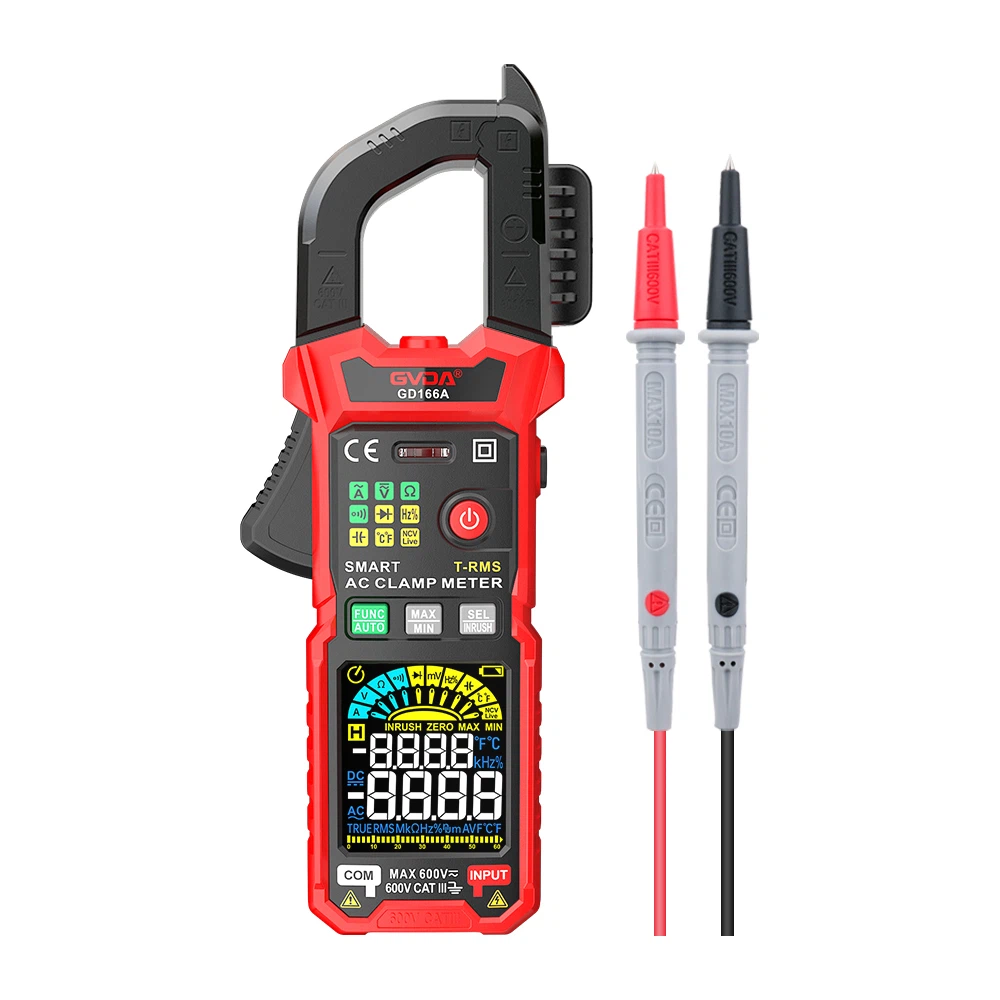

Jak używać amperomierza cęgowego do pomiaru prądu przemiennego
1. Cel: Może mierzyć prąd przemienny na liniach niskiego napięcia bez przerywania pracy obciążenia.
2. Wybór: Jego dokładność i maksymalny zasięg powinny spełniać potrzeby testowania.
3. Kontrola przed użyciem:
(1) Kontrola wzrokowa: Wszystkie części powinny być nienaruszone i nieuszkodzone; Działanie chwytu powinno być elastyczne; Żelazny rdzeń zacisku powinien być wolny od rdzy i szczelnie zamknięty; Płaszcz izolacyjny rdzenia żelaznego powinien być nienaruszony; Wskaźnik powinien móc się swobodnie kołysać; Zmiany biegów powinny być elastyczne i zapewniać wyraźne wyczucie dłoni;
(2) Regulacja: Połóż stół płasko, ze wskaźnikiem skierowanym na pozycję zerową. W przeciwnym razie należy ustawić pozycję zerową.
mierzyć
1. Wybierz odpowiedni sprzęt. Zasada wyboru biegów jest następująca:
(1) Gdy znany jest zakres mierzonego prądu: wybrać bieg większy od wartości mierzonej, ale najbliższy jej.
(2) Jeżeli zakres mierzonego prądu nie jest znany, zaleca się w pierwszej kolejności do badań umieścić go na najwyższym poziomie prądu (lub oszacować jego bezpieczną obciążalność prądową na podstawie przekroju przewodu i dobrać odpowiednią przekładnię), oraz zdecydować, czy zmniejszyć bieg na podstawie wyników testów. Krótko mówiąc, należy zmaksymalizować kąt odchylenia wskazówki zegarka.
2. Testujący powinien założyć rękawiczki, spłaszczyć miernik, otworzyć szczęki i pozwolić, aby badany drut wszedł w szczęki przed ich zamknięciem.
3. Odczyt: W zależności od używanego biegu dokonaj odczytu na odpowiedniej linii skali. (Uwaga! Wartość przekładni jest wartością pełnego przesunięcia).
4. Jeżeli kąt odchylenia wskazówki mierzony na najniższym biegu jest nadal bardzo mały (kąt odchylenia wskazówki jest mały, co oznacza, że błąd względny jej pomiaru jest duży), można owinąć drut kilka razy obraca wokół żelaznego rdzenia zacisku, zamknij zacisk i dokonaj odczytu. W tym momencie wartość prądu na przewodzie równa się odczytowi podzielonemu przez liczbę zwojów (obliczanie zwojów: ile przewodów znajduje się w cęgach, nawet jeśli jest to kilka zwojów).
Kwestie bezpieczeństwa, które należy uwzględnić podczas pomiaru
1. Przed pomiarem dokładnie zapoznaj się z tabelą i wybierz odpowiednie przełożenie.
2. Podczas badania należy nosić rękawice (izolowane lub czyste i suche rękawice druciane), a w razie potrzeby należy zapewnić nadzór.
Przy zmianie biegów do pomiaru należy najpierw zdjąć drut ze szczęk, a po zmianie biegów zacisnąć do pomiaru.
4. Nie można zmierzyć prądu w gołym przewodniku.
5. Podczas pomiaru należy zwrócić uwagę na zachowanie bezpiecznej odległości od pobliskich naładowanych obiektów. Należy przy tym zwrócić uwagę, aby nie spowodować zwarć międzyfazowych i międzyfazowych.
6. Po użyciu przekładnię należy ustawić na najwyższy poziom prądu. Jeżeli występuje osłona licznika, należy ją umieścić w osłonie i przechowywać w miejscu suchym, niezapylonym, nie powodującym korozji gazów i wibracji.
Obecna wiedza
1. Prąd neutralny w obwodzie połączenia w gwiazdę jest równy prądowi fazowemu.
2. Prąd neutralny metody połączenia trójkątnego jest równy prądowi fazowemu.
3. Oblicz prąd znamionowy na podstawie mocy P urządzenia; Silnik trójfazowy 1KW ≈ 2A, jednofazowy pobór mocy 1KW ≈ 4,5A
