Jak używać multimetru do pomiaru i oceny napięcia AC i zerowego przewodu pod napięciem

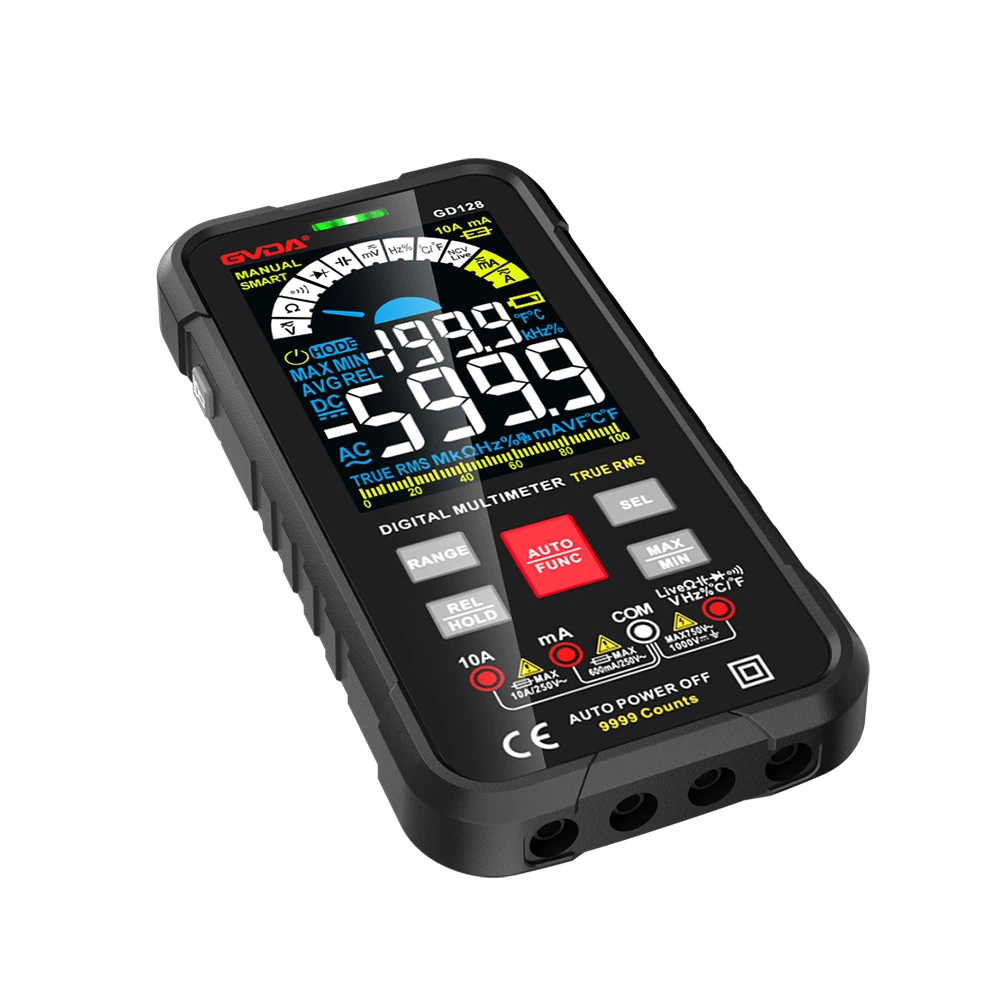

Jak zmierzyć napięcie AC za pomocą multimetru
1. Metoda pomiaru napięcia przemiennego
1. Włóż czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V/Ω.
2. Ustaw przełącznik funkcji w zakresie napięcia zmiennego V~ i podłącz pisak testowy do źródła zasilania lub obciążenia, które ma być testowane.
3. Podczas pomiaru napięcia prądu przemiennego nie jest wyświetlana polaryzacja.
4. Niezależnie od pomiaru napięcia AC lub DC należy zwrócić uwagę na bezpieczeństwo osobiste i nie dotykać przypadkowo metalowej części przewodu pomiarowego.
Weźmy jako przykład pomiar AC 220V: podczas pomiaru przestaw przełącznik na wymagany poziom napięcia (przy pomiarze AC 220V przełącznik powinien być ustawiony na AC 750V).
Podczas pomiaru pióro testowe powinno być połączone równolegle z testowanym obwodem. Jeśli nie znasz zakresu mierzonego napięcia, możesz użyć większego testu granicznego, aby najpierw uzyskać przybliżoną wartość, a następnie przejść do odpowiedniego pomiaru granicznego.
2. Wskazówki dotyczące obsługi
1. Wybierz przekładnię napięciową AC dla zakresu. Gdy zakres napięcia nie jest znany, należy go wybrać z zakresu maksymalnego.
2. Miernik należy podłączyć równolegle na obu końcach badanego obwodu lub elementu.
3. Kroki pomiaru napięcia AC
Krok 1: Włącz przełącznik zasilania multimetru cyfrowego i przekręć koło zębate multimetru na zakres napięcia prądu przemiennego 750 V.
Krok 2: Włącz wyłącznik zasilania w obwodzie.
Krok 3: Zmierz napięcie między punktami 1-2 i zapisz odczyt. Zmierzona wartość napięcia wynosi 220V.
Krok 4: Obróć koło zębate multimetru na zakres napięcia AC 20 V, zmierz napięcie między punktami 3-4, 4-5 i 6-7 i zapisz odczyty.
4. Sprawy wymagające uwagi
1. Jeśli zmierzony zakres napięcia jest nieznany. Ustaw przełącznik funkcji na maksymalny zakres i stopniowo go zmniejszaj.
2. Jeżeli na wyświetlaczu pojawi się tylko „1”, oznacza to, że zakres jest za mały i należy ustawić przełącznik funkcji na wyższy zakres.
3. „” oznacza nie mierzyć napięć wyższych niż 1000V. Możliwe jest wyświetlanie wyższych wartości napięcia, ale istnieje niebezpieczeństwo uszkodzenia obwodów wewnętrznych.
4. Podczas pomiaru wysokiego napięcia należy zwrócić szczególną uwagę, aby uniknąć porażenia prądem.
