Wprowadzenie do 3 sposobów wykorzystania multimetru
Wprowadzenie do obsługi multimetru
Multimetr jest stosunkowo praktycznym i łatwym do nauczenia narzędziem testowym. Multimetry dzielą się na multimetry analogowe i cyfrowe. Multimetry cyfrowe szybko zyskały popularność ze względu na doskonałą wydajność i niską cenę. Oprócz funkcji miernika wskaźnikowego multimetr cyfrowy może być również używany do pomiaru pojemności, częstotliwości, temperatury itp.

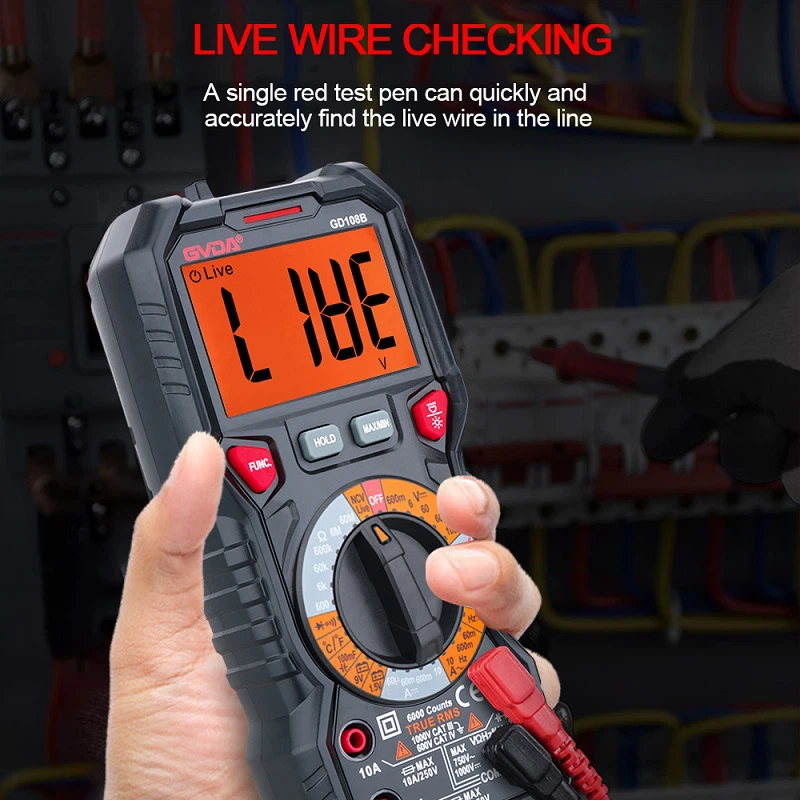

Z wyglądu górna część multimetru to ekran LCD, środkowa część to pokrętło wyboru funkcji, a dolna część to gniazdo przewodu pomiarowego, które jest podzielone na „com” – czyli wspólną końcówkę lub koniec „-” i koniec „+” oraz gniazdo prądowe A, gniazdo do pomiaru wartości beta tranzystora i gniazdo do pomiaru pojemności. Porozmawiajmy teraz szczegółowo, jak z niego korzystać.
Pomiar napięcia
1. Pomiar napięcia stałego, np. akumulatorów, zasilaczy walkman itp. Najpierw włóż czarny przewód pomiarowy do otworu „com”, a czerwony przewód pomiarowy do otworu „V Ω”. Ustaw pokrętło na zakres większy niż szacowana wartość (uwaga: wartości na pokrętle to zakres maksymalny, „V-” oznacza zakres napięcia stałego, „V~” oznacza zakres napięcia przemiennego, a „A” oznacza zakres napięcia prądu przemiennego. zakres prądu), a następnie Podłącz przewody pomiarowe do obu końców zasilacza lub akumulatora; utrzymuj kontakt stabilny. Wartość można odczytać bezpośrednio z wyświetlacza. Jeśli wyświetla się „1.”, oznacza to, że zakres jest za mały, dlatego przed pomiarem należy go zwiększyć. Jeśli po lewej stronie wartości pojawi się „-”, oznacza to, że polaryzacja przewodu pomiarowego jest przeciwna do rzeczywistej polaryzacji zasilania. W tym momencie czerwony przewód pomiarowy jest podłączony do bieguna ujemnego.
2. Pomiar napięcia przemiennego. Gniazdo przewodu pomiarowego jest takie samo jak do pomiaru napięcia stałego, lecz pokrętło należy obrócić w wymagany zakres na przekładni AC „V~”. Nie ma dodatniego lub ujemnego rozróżnienia między napięciem prądu przemiennego, a metoda pomiaru jest taka sama jak poprzednio. Niezależnie od tego czy mierzysz napięcie AC czy DC, pamiętaj o swoim bezpieczeństwie i nie dotykaj rękami metalowych części przewodów pomiarowych.
Pomiar prądu
1. Pomiar prądu stałego
Najpierw włóż czarny przewód pomiarowy do otworu „COM”. Jeżeli mierzysz prąd większy niż 200mA, włóż czerwony przewód pomiarowy do gniazda „10A” i obróć pokrętło do pozycji DC „10A”; jeśli mierzysz prąd mniejszy niż 200mA, włóż czerwony przewód pomiarowy do gniazda „200mA” i obróć pokrętło. do odpowiedniego zakresu w zakresie DC 200mA. Po regulacji można przystąpić do pomiaru. Włóż multimetr do obwodu, utrzymuj go stabilnie i możesz dokonać pomiaru. Jeśli wyświetla „1.”, oznacza to, że należy zwiększyć zakres; jeżeli po lewej stronie wartości pojawi się „-”, oznacza to, że prąd płynie z czarnego przewodu pomiarowego do multimetru.
2. Pomiar prądu przemiennego
Metoda pomiaru jest w zasadzie taka sama jak w przypadku prądu stałego, z tą różnicą, że przekładnia powinna być ustawiona na przekładnię AC. Po zakończeniu pomiaru prądu należy ponownie włożyć czerwony długopis do otworu „VΩ”.
Pomiar rezystancji
Włóż przewody pomiarowe do otworów „COM” i „VΩ”, obróć pokrętło do wymaganego zakresu w „Ω” i podłącz przewody pomiarowe do metalowych części na obu końcach rezystora. Podczas pomiaru można dotykać rezystora rękami, ale nie dotykać go jednocześnie rękami. Na obu końcach rezystora będzie to miało wpływ na dokładność pomiaru – ciało ludzkie jest przewodnikiem o dużej rezystancji, ale o ograniczonej rezystancji. Podczas odczytu należy utrzymywać dobry kontakt przewodu pomiarowego i rezystora; zwróć uwagę na jednostkę: jednostką jest „Ω” na biegu „200”, jednostką „KΩ” na biegu „2K” do „200K”, a jednostką powyżej „2M” jest „MΩ”.
